HVAC系统用弯曲式鳍管热交换蒸发器

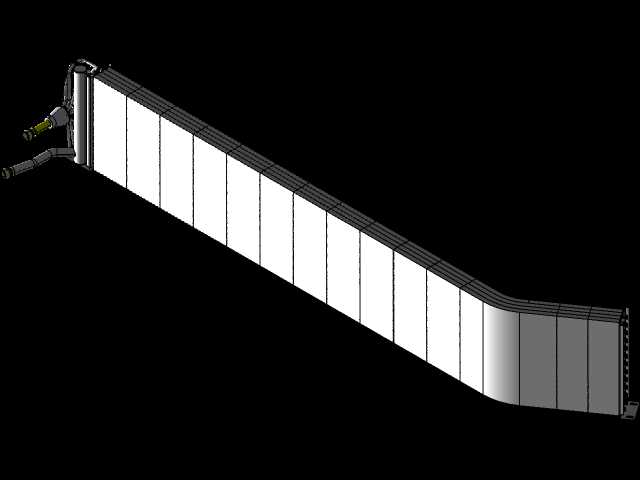

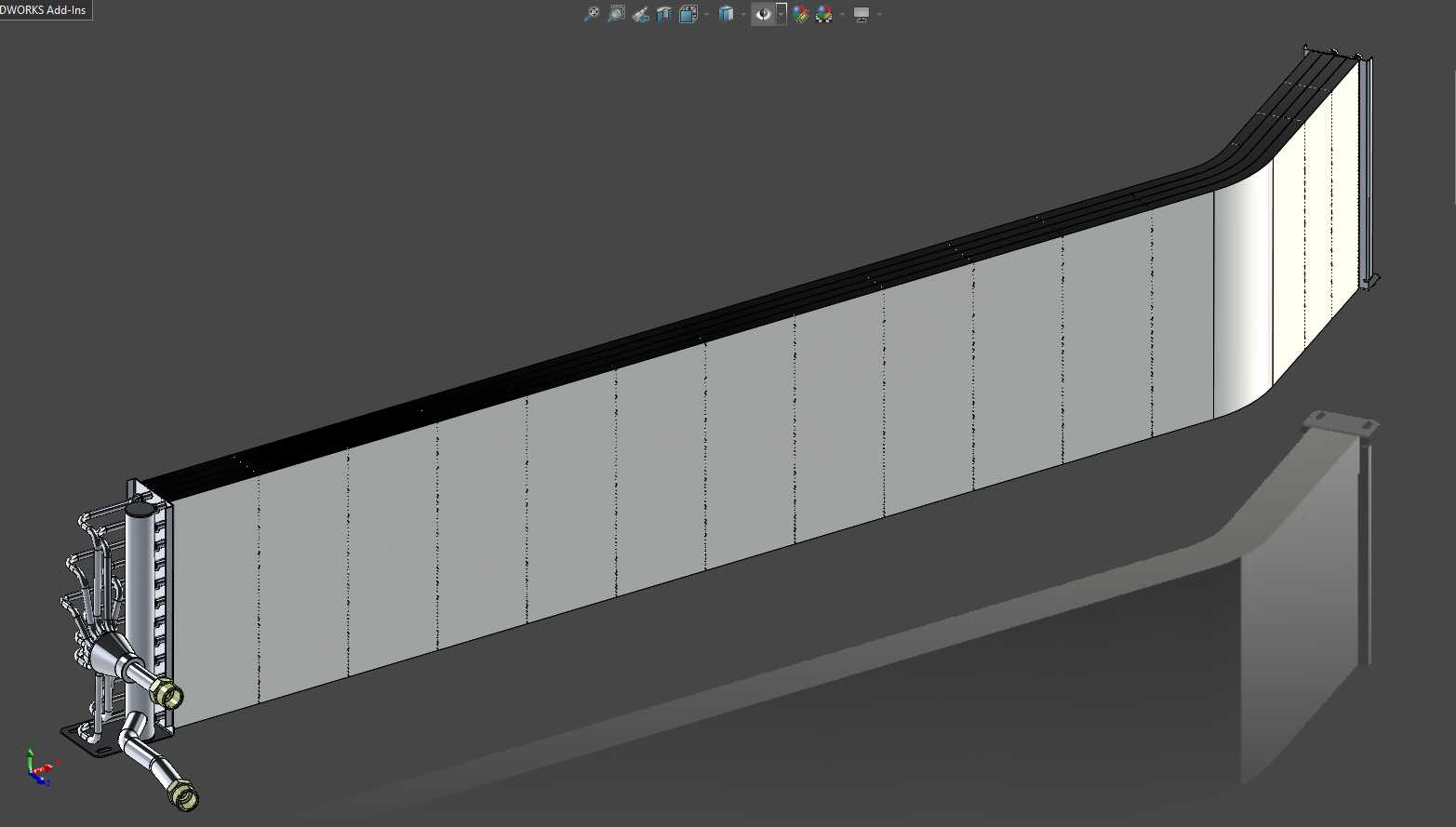

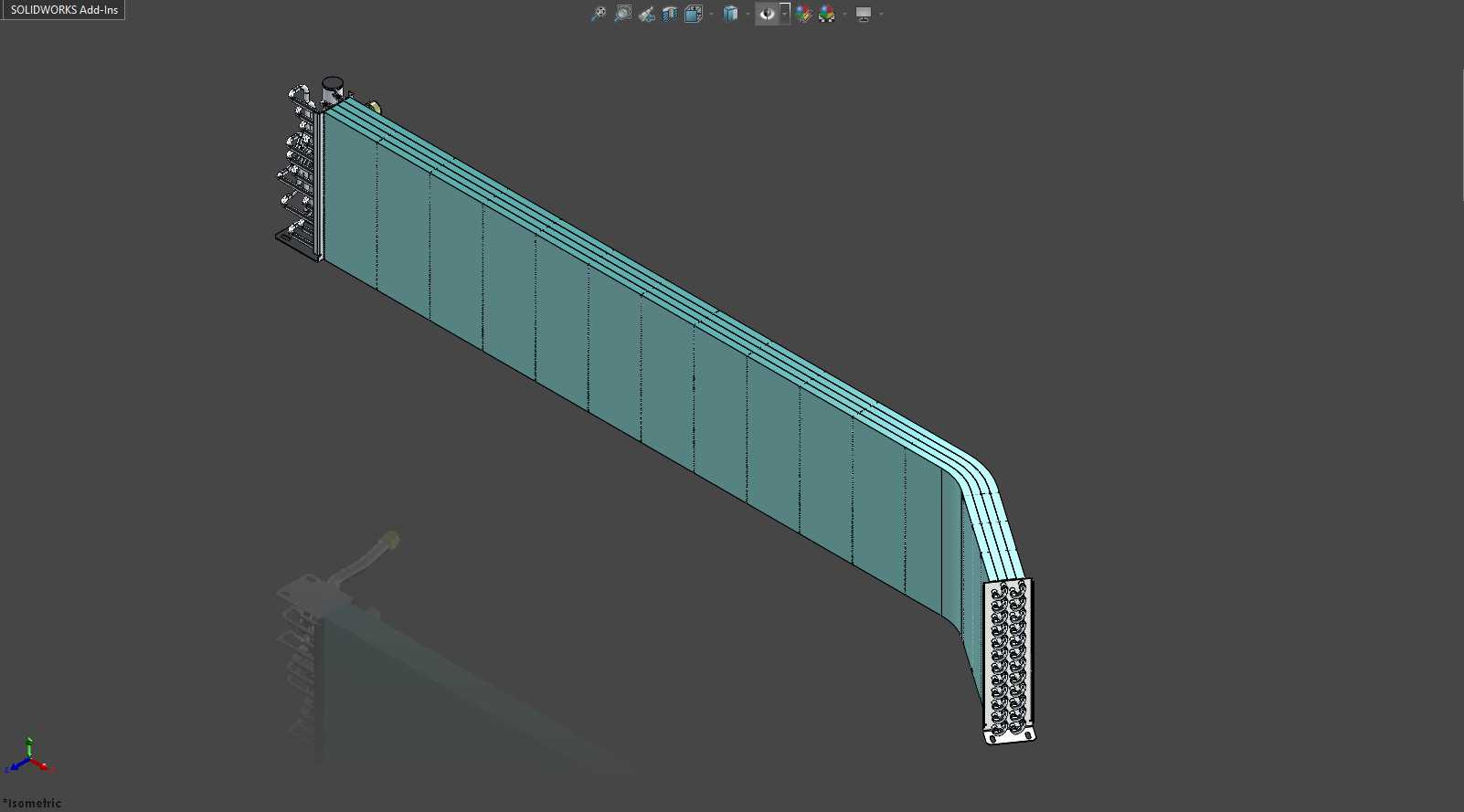

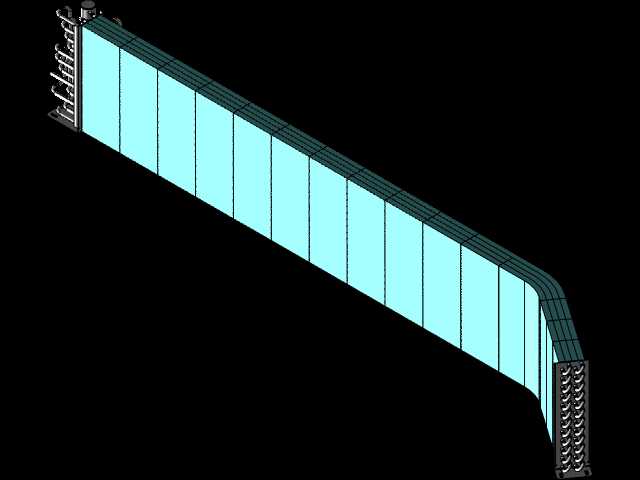

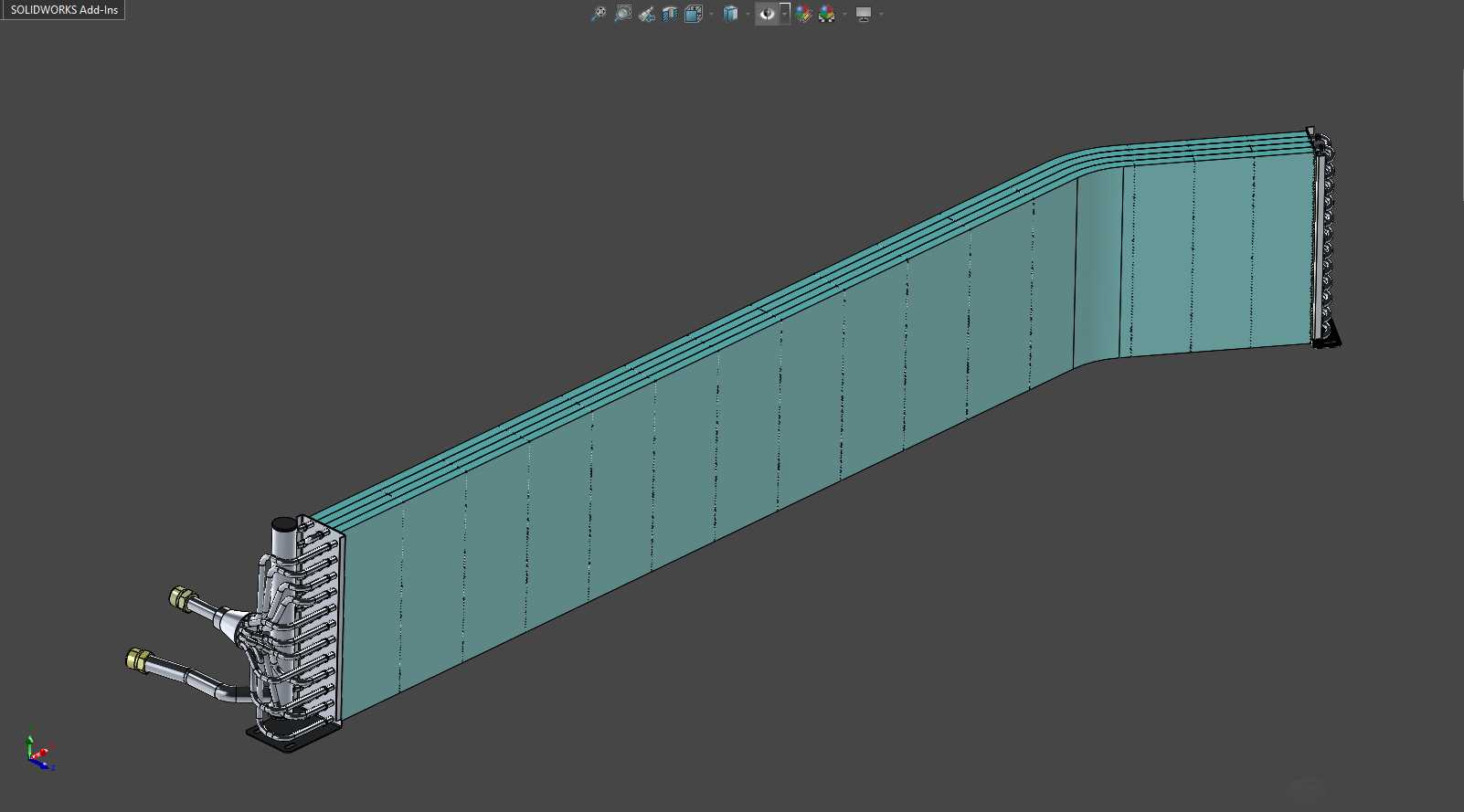

　　在商用中央空调、洁净车间恒温恒湿机组、轨道交通车辆空调系统这类对安装空间有严格限制的HVAC场景里，常规直排式鳍管蒸发器往往会因为风道转角、舱体内部异形空间的限制，无法充分利用可用换热面积，甚至需要额外增设风道转接段，既增加风阻又抬升整机占用空间。这款弯曲结构的鳍管蒸发器，正是针对这类受限安装场景做的定向结构优化，核心是在不改变换热回路总长度、鳍片总换热面积的前提下，通过管路与鳍片组的一体化弯折设计，适配L型、转角型的安装腔体，把原本会被浪费的转角空间转化为有效换热区域。

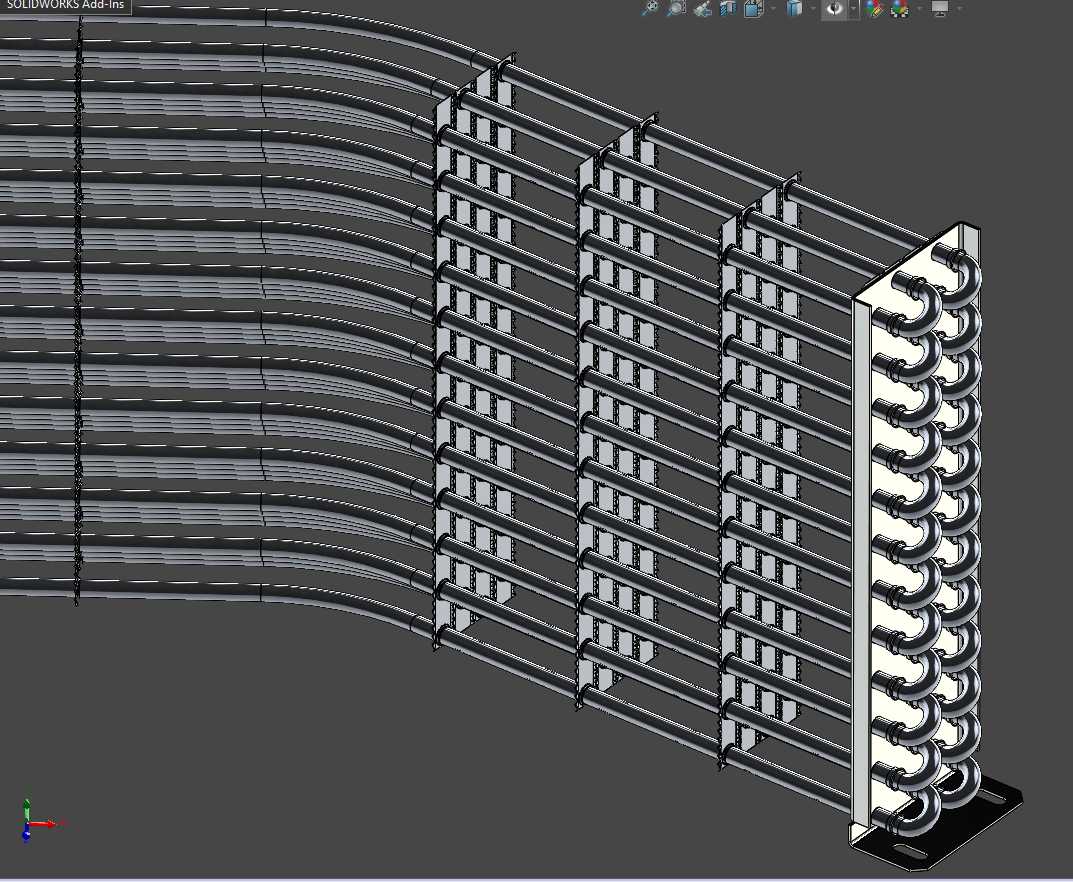

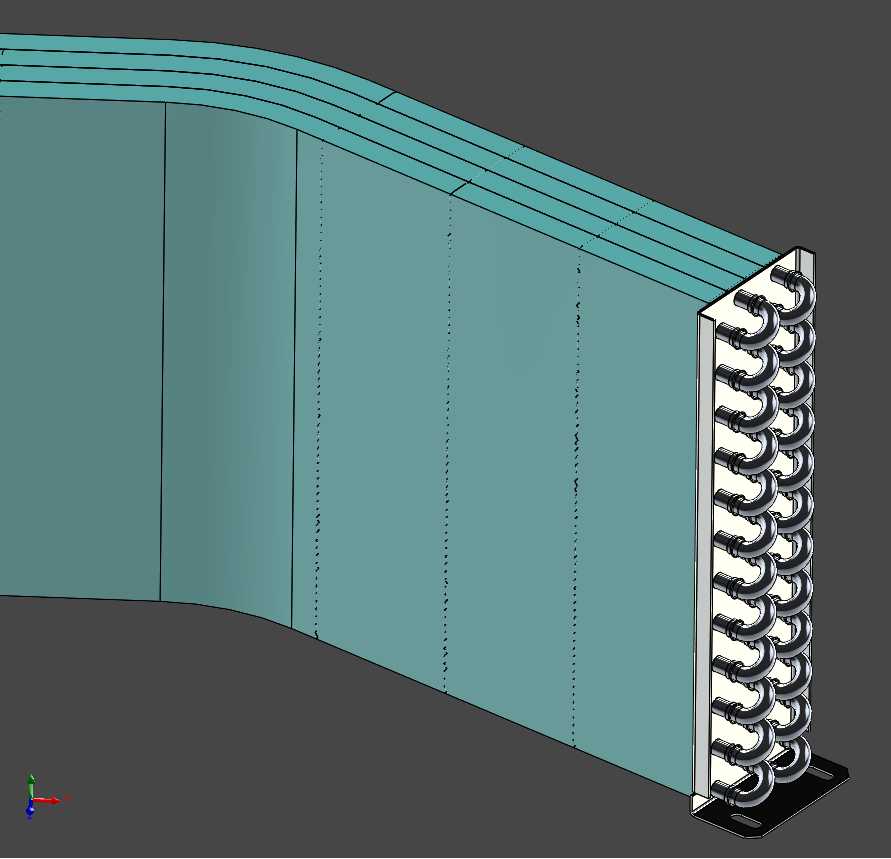

　　从实际功能层面看，该蒸发器作为制冷循环的侧端换热部件，承担着将低温低压制冷剂与流经鳍片间隙的空气进行热交换的核心作用，鳍片采用连续冲压成型的薄壁铝质结构，通过机械胀管工艺与内部的冷媒流通铜管紧密贴合，消除接触热阻，保证空气侧与冷媒侧的热量传递效率。弯折段的鳍片做了等曲率成型处理，弯折半径经过反复校核，既不会因为弯折半径过小导致鳍片倒伏、堵塞通风间隙，也不会因为半径过大浪费转角处的安装空间，弯折区域的铜管采用了软态退火工艺预处理，弯折后管壁无明显褶皱、截面变形率控制在5%以内，避免冷媒流通时出现局部阻力突增、分液不均的问题。

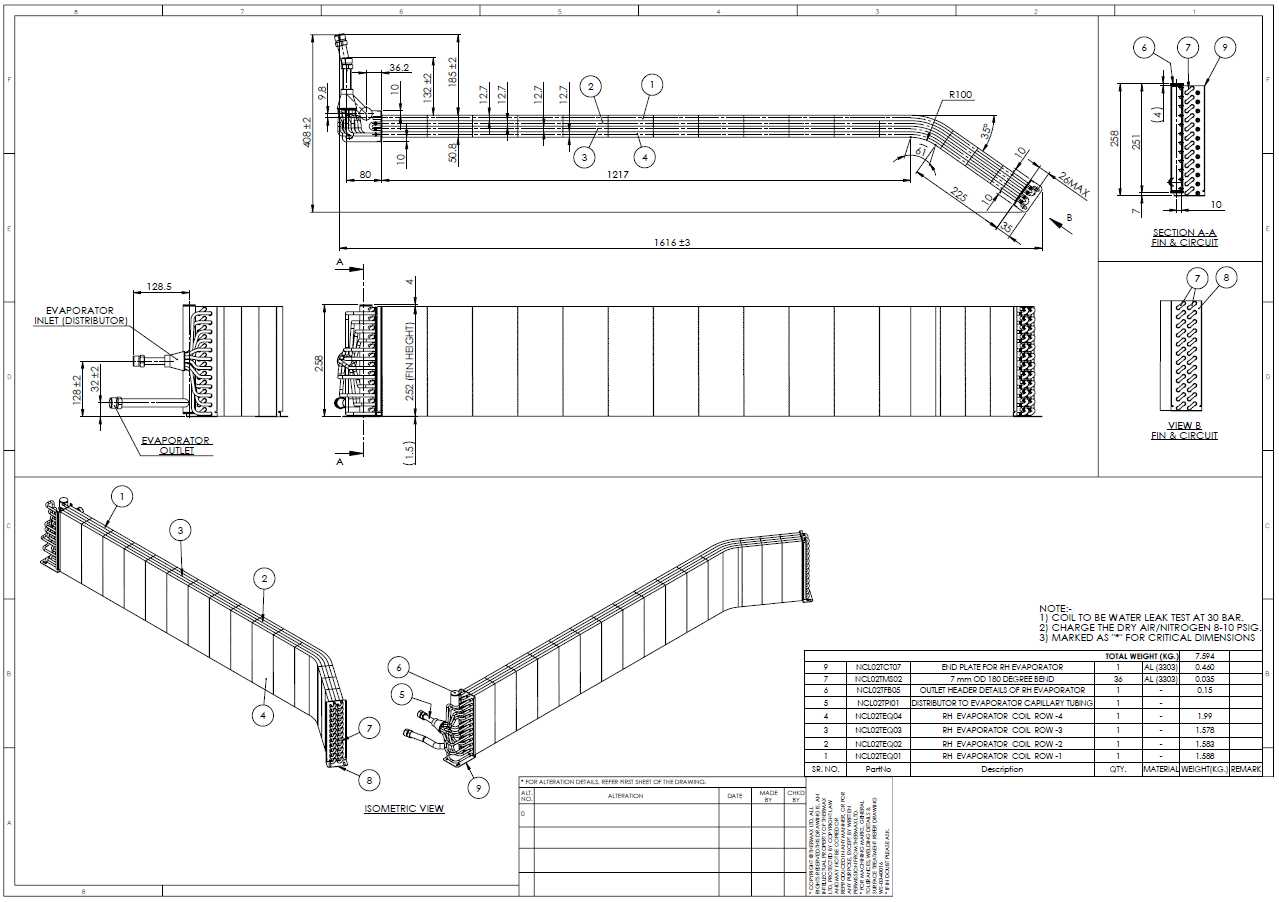

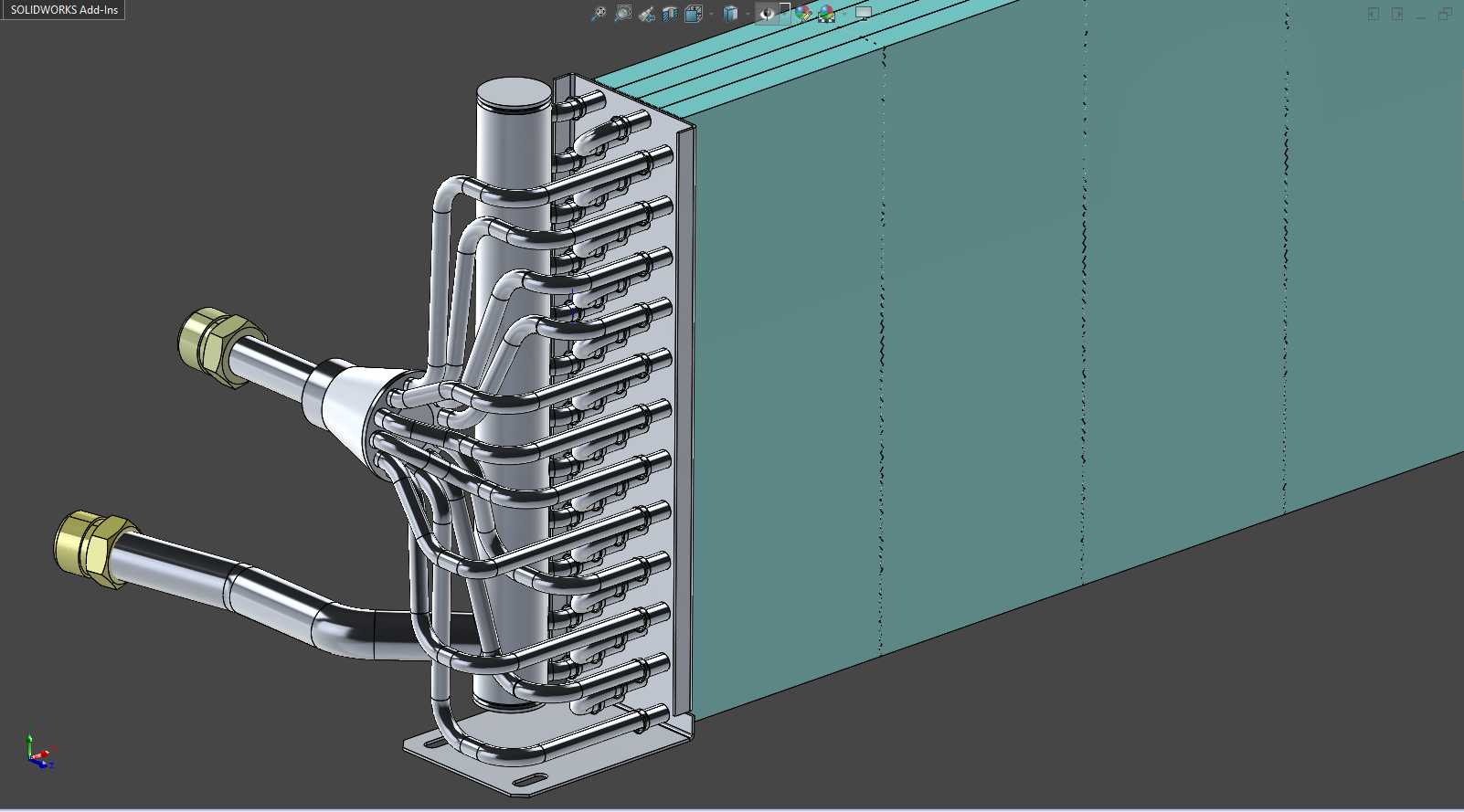

　　设计过程中首先要匹配安装边界的尺寸约束，整体结构的长边直段长度、短边直段长度、弯折角度完全贴合目标安装舱体的内壁轮廓，安装时仅需在两端的管板位置通过螺栓与舱体支架固定，不需要额外制作转接固定件。端部的冷媒分液头采用等阻力设计，每一路冷媒支管的长度、弯折角度保持一致，保证各个流路的冷媒流量均匀，避免出现局部换热面过冷、结霜不均的问题。鳍片的片距经过针对性匹配，兼顾换热效率与风阻要求，在常规空调送风工况下，空气流经鳍片组的阻力控制在合理区间，不需要额外提高送风机的压头参数，就能保证足够的风量穿过换热面。

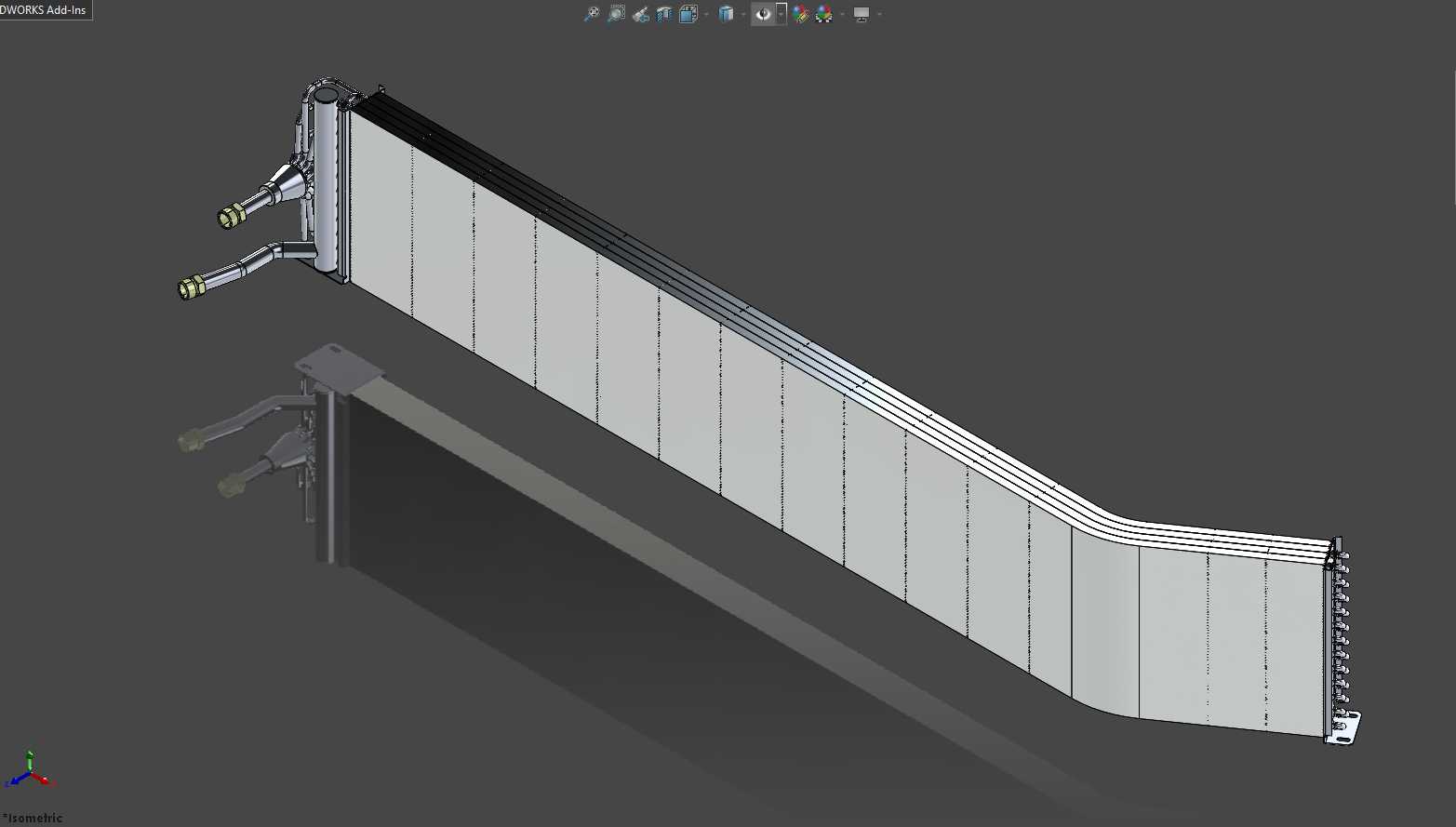

　　从安装适配性来看，该蒸发器的进出液管、回气管都布置在短边直段的端部管板上，管路接口位置预留了足够的操作空间，方便现场施工时与制冷系统的供液、回气主管路焊接连接，端部管板上同时预留了冷凝水排水接口的安装位，换热过程中鳍片表面凝结的冷凝水会顺着鳍片表面的导流纹路流向底部的接水盘，不会出现冷凝水被气流带离蒸发器、出现吹水的问题。整体结构没有多余的突出部件，安装时可以直接沿着舱体的转角位置推入，固定点仅分布在两端管板处，后期维护时仅需拆卸两端的固定螺栓就能整体抽出，方便清理鳍片间隙积攒的灰尘、纤维类杂质，维持长期使用的换热效率。

　　在结构强度层面，弯折段的鳍片组外侧增设了隐形的加固压条，与两端的管板连为整体，避免运输、安装过程中弯折区域的鳍片出现变形错位，铜管与鳍片的胀接强度经过拉脱力测试，完全满足机组运行时的振动工况要求，不会因为长期振动出现铜管与鳍片松脱、换热效率衰减的问题。流路设计上采用了逆流换热的布置逻辑，空气的流动方向与冷媒在管内的流动方向形成逆向交叉，最大化对数换热温差，在相同的换热面积、相同的迎面风速下，比顺流布置的蒸发器换热效率高出10%左右，同时也能保证蒸发器出口的冷媒过热度维持在合理区间，避免压缩机出现液击风险。
