庞贝BJ型高压多柱塞泵体结构设计

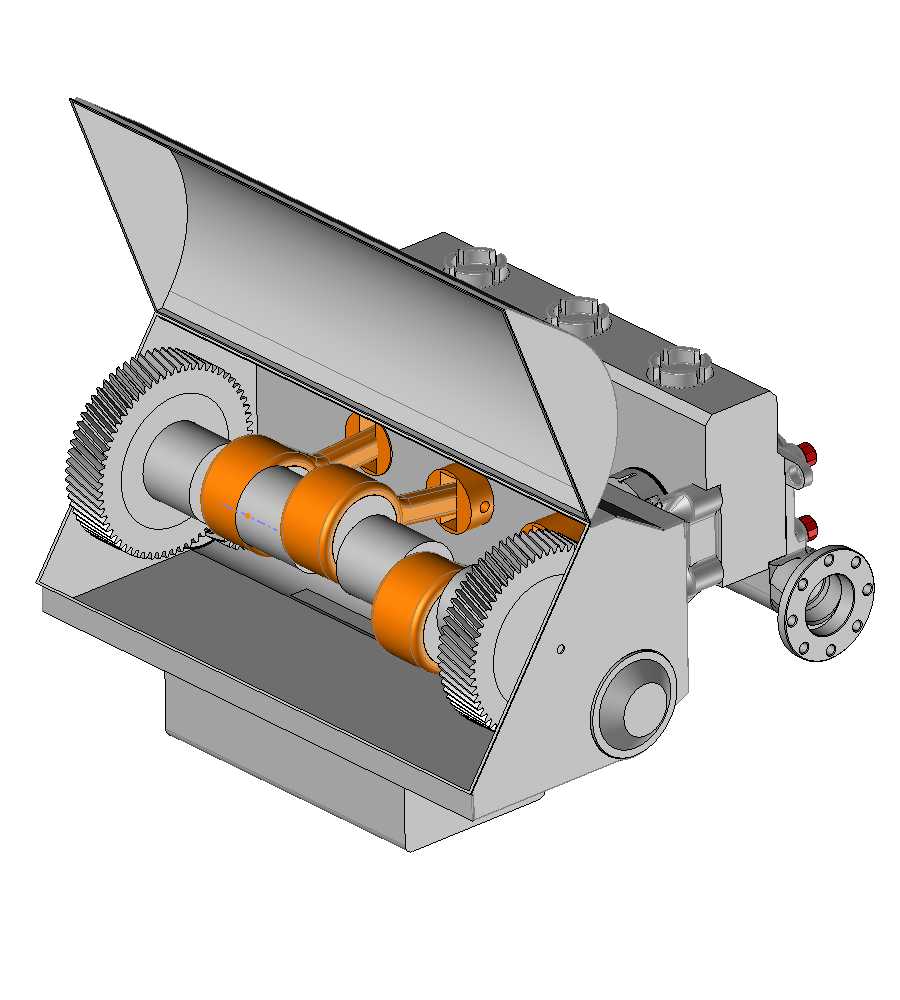

　　该模型还原的是高压多柱塞往复泵的完整装配结构，这类设备在油气集输、高压注水、化工流程介质输送、冶金高压水除鳞等场景中应用广泛，核心作用是为低粘度、无硬质颗粒的流体介质提供稳定的高压输出，相比普通离心泵，其输出压力上限更高，流量脉动控制更优，适合长距离高压输送、高压反应釜进料、管线试压等对压力稳定性要求严苛的工况。从结构设计来看，该泵采用卧式多柱塞并排布置方案，动力端与液力端采用分体式模块化设计，动力端壳体为整体铸造箱型结构，内部预留了曲轴、连杆、十字头的安装腔室，曲轴采用多曲拐错角布置，相邻曲拐相位差均匀分配，可将各柱塞往复运动产生的惯性力部分抵消，降低整机运行时的振动幅值，壳体侧面预留了检查口与轴承安装位，方便后期运维时拆检内部传动部件，输入轴端采用标准法兰连接结构，可适配不同规格的驱动电机或减速装置，无需额外制作过渡连接架。

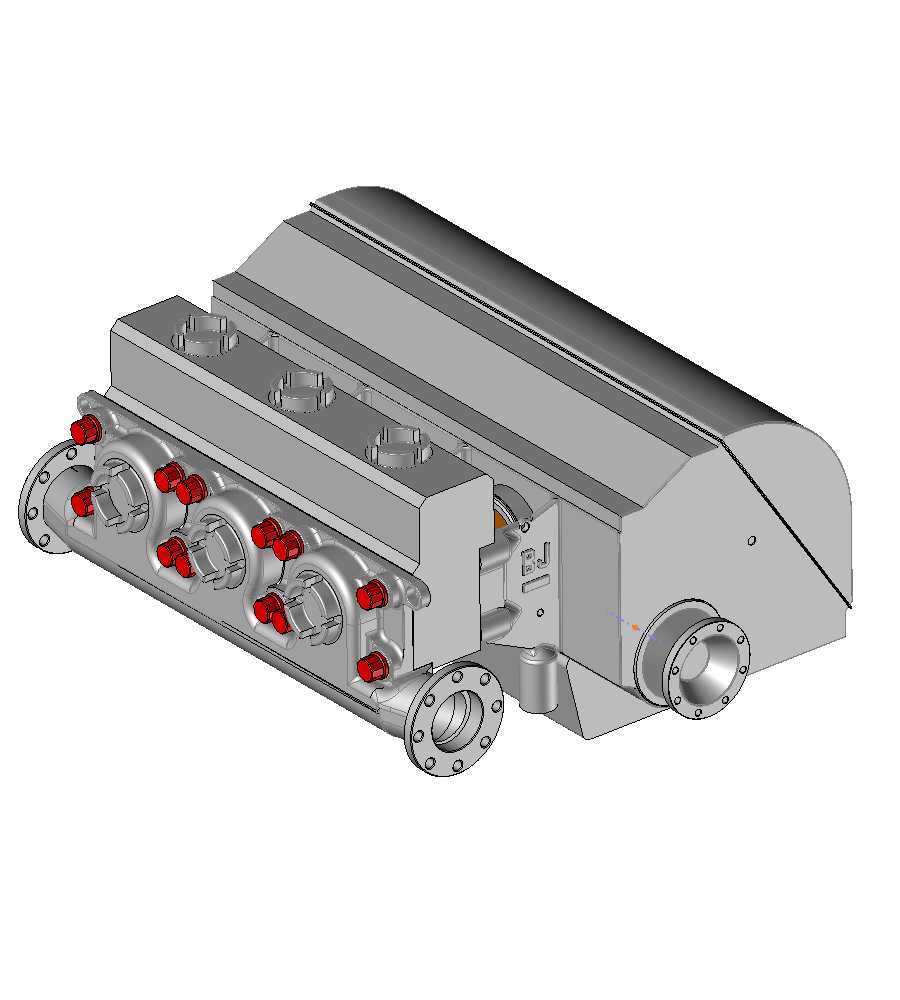

　　液力端采用分体式阀箱结构，每个柱塞对应独立的进排液阀组，进液口统一布置在泵体下方的汇流管路上，采用法兰连接形式，法兰端面加工有密封槽与定位止口，可直接对接现场工艺管线，排液口设置在液力端侧部，同样采用高压法兰连接，法兰螺栓孔分布圆直径、密封面形式符合高压管路连接标准，可直接匹配同压力等级的工业法兰。每个柱塞端部设置有组合密封结构，包含导向环、主密封、副密封与防尘圈，密封件安装槽的尺寸公差按照高压动密封标准设计，可在高压往复运动下保证密封可靠性，减少介质泄漏风险，液力端阀组采用锥面密封结构，阀板与阀座的配合面经过研磨处理，复位弹簧采用不锈钢材质，适配多数腐蚀性介质的输送需求。从安装边界来看，整机底部设置有一体化铸造的安装底座，底座上加工有多个地脚螺栓孔，孔位间距按照通用工业泵安装标准设计，可直接固定在混凝土基础或钢制安装机架上，安装时需保证底座平面度公差在允许范围内，避免壳体受额外安装应力导致变形。整机的重心沿长度方向均匀分布，吊点设置在动力端壳体顶部与液力端顶部位置，吊装时可通过两点吊装保持整机平衡，避免吊装过程中部件变形。进出口法兰的位置、朝向均按照常规工业管路布置习惯设计，进液口位于泵体低位，排液口位于侧部高位，可减少管路布置时的弯头数量，降低管路沿程阻力损失。

　　设计过程中对各运动部件的干涉情况做了完整校验，曲轴转动过程中，连杆、十字头、柱塞的运动行程内无结构干涉，各连接螺栓的安装空间预留充足，可满足常规扳手的操作空间需求，液力端的阀组拆卸空间也做了预留，无需拆解整机即可更换进排液阀与密封件，降低后期运维的拆解工作量。从外形尺寸来看，整机长度方向覆盖动力端与液力端的整体长度，宽度方向以柱塞并排布置的总宽度为基准，预留了两侧密封压盖的安装空间，高度方向以曲轴中心高为基准，向上预留了动力端顶盖的安装空间，向下预留了底座与油底壳的空间，整体尺寸紧凑，在保证结构强度的前提下尽可能缩小了占地空间，适合在厂房空间有限的工况下安装使用。

　　该结构的设计思路核心是兼顾高压输出的可靠性与运维便捷性，模块化的分体结构可根据不同流量需求增减柱塞数量，适配不同的流量参数要求，各部件的连接尺寸尽量采用通用标准件，减少非标定制件的使用比例，降低生产制造与后期备件更换的成本。在流体通道设计上，进液汇流腔采用等截面设计，减少介质进入各阀箱时的流量分配不均问题，排液汇流腔设置有缓冲容积，可降低柱塞往复运动产生的流量脉动，减少出口管路的振动。动力端的润滑采用飞溅润滑方式，壳体内部油池的容积按照连续运行的散热需求设计，可保证各运动摩擦副在运行过程中得到充分润滑，无需额外配置强制润滑系统，简化了整机的辅助系统配置。
