插入叶轮的离心泵蜗壳结构设计

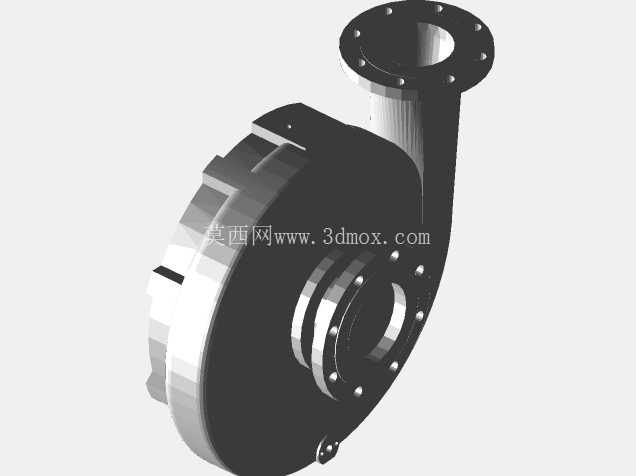

　　在流体输送系统的实际工程应用中，离心泵是应用覆盖范围最广的流体增压输送设备，从市政供水、暖通循环、工业流体输送到化工介质传输场景，都能见到这类设备的身影，而蜗壳与叶轮作为离心泵最核心的过流部件，其结构匹配度直接决定整泵的运行效率、运行稳定性与使用寿命。本次设计的带匹配叶轮的离心泵蜗壳，首先从实际安装边界出发，确定了进出口法兰的连接尺寸基准：进口法兰采用带均匀分布螺栓孔的圆形法兰结构，螺栓孔数量、孔径与节圆直径完全匹配同口径常规管路的法兰连接标准，能够直接对接对应通径的工业管路，不需要额外制作过渡转接件，降低现场安装的改造成本；出口段采用切向延伸的蜗形流道结构，流道截面从隔舌位置开始沿着叶轮旋转方向逐步扩大，这种渐变截面的设计思路，是为了将叶轮高速甩出的高速流体的动压能平稳转化为静压能，减少流道内的涡流损失与水力冲击，避免流体在流道内形成紊流导致的振动与噪音。

　　从功能特性来看，这套蜗壳与叶轮的匹配设计，首先考虑了叶轮的安装定位边界：蜗壳内腔的型线完全适配对应叶轮的外径与出口宽度，叶轮装入蜗壳后，叶轮前后盖板与蜗壳内腔的侧壁间隙控制在合理的工程范围内，既不会因为间隙过小导致运行过程中叶轮与蜗壳发生刮擦磨损，也不会因为间隙过大造成过多的流体回流，降低容积效率。蜗壳的隔舌位置采用了圆角过渡的结构设计，避免尖锐隔舌在流体高速冲击下产生局部气蚀，同时也能降低隔舌处的压力脉动，减少泵运行过程中的径向力不平衡问题，延长轴承与机械密封的使用寿命。叶轮本身采用后弯式叶片结构，叶片与前后盖板一体成型，流道表面光滑过渡，能够在输送清水或物理性质类似清水的介质时，保持较高的水力效率，同时叶轮的轮毂位置预留了与泵轴配合的安装孔与键槽结构，能够直接与标准泵轴进行装配，定位台阶的尺寸公差按照IT7级精度设计，保证装配后叶轮的同轴度，减少运行时的动平衡偏差。

　　在实际选型应用中，这套结构可以直接作为单级单吸离心泵的核心过流部件使用，适配小流量高扬程的输送工况，比如建筑供水增压、小型循环水系统、工业设备冷却循环等场景。设计过程中充分考虑了铸造工艺的可行性，蜗壳的壁厚保持均匀，所有转角位置都设置了铸造圆角，避免铸造过程中出现缩孔、浇不足等缺陷，同时蜗壳的外部加强筋布置在受力较大的法兰根部与蜗壳最大直径位置，能够承受管路连接产生的附加载荷与泵运行过程中的内部压力，不需要额外增加壁厚就能满足强度要求，控制铸件的整体重量。安装边界方面，蜗壳的底部预留了与泵体支架连接的安装定位面，定位面的平面度按照工程要求控制在0.1mm以内，保证装配后蜗壳与泵轴的垂直度，避免叶轮运行时出现偏磨。另外，蜗壳的进口法兰与出口法兰的端面都设置了密封槽，能够适配标准的橡胶密封垫片，保证连接位置的密封性，避免输送介质泄漏。在结构细节上，叶轮的进口端设置了密封环配合位置，能够与蜗壳进口处的密封环形成小间隙密封，进一步减少容积损失，同时密封环作为易损件可以单独更换，降低设备的后期维护成本。整个结构的所有配合面都考虑了实际加工的工艺性，没有出现无法加工的倒扣结构或过小的内孔，常规的铸造加普通机加工设备就可以完成生产，不需要特殊的加工工艺，适合批量生产应用。
