伊顿巴斯曼方形熔断器安装结构设计

　　在工业配电、新能源变流、电源调压系统的电路保护链路设计中，方形熔断器是承担过流故障分断的核心被动保护元件，本次建模的伊顿巴斯曼系列方形熔断器安装组件，完整还原了产品从本体到安装支架的全部结构细节，可直接用于电源柜、变压器配套保护回路的布局校核与装配模拟。

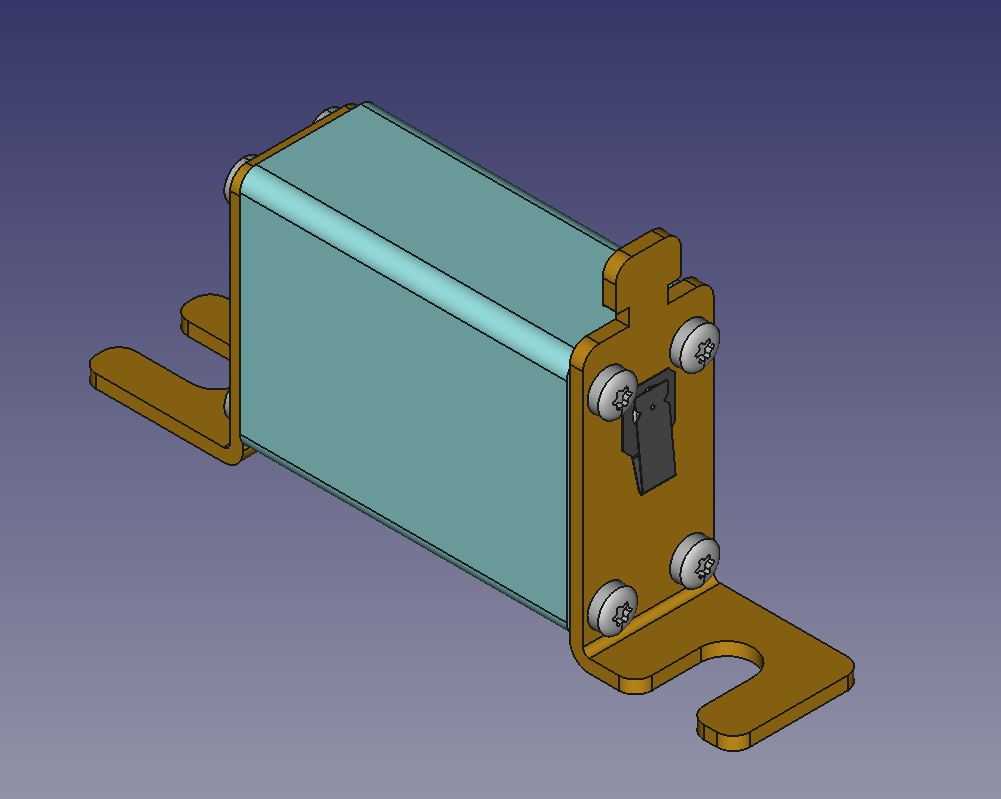

　　从实际应用场景来看，这类方形熔断器多用于额定电流较大的交直流配电回路，常见于工业控制变压器的原副边保护、UPS电源输入输出端、光伏逆变系统的直流侧保护等场景，相比传统玻璃管保险丝，其分断能力更强，能够在回路出现短路、过载工况时快速熔断切断电路，避免故障电流扩大导致变压器、功率器件等核心部件烧毁。建模过程中首先还原了熔断器本体的长方体绝缘壳体结构，壳体采用耐弧绝缘材质建模时预留了足够的壁厚，匹配实际产品的灭弧腔空间，两端的金属端盖与壳体的配合公差按照行业通用的压装工艺要求设置，保证虚拟装配时不会出现干涉错位。

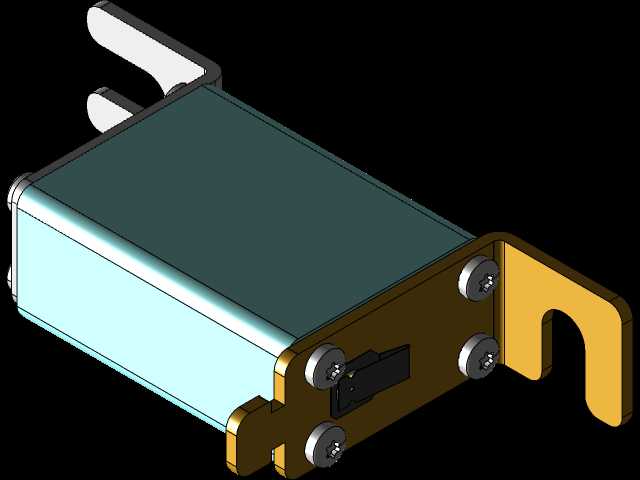

　　安装支架部分采用折弯成型的导电铜排材质设计，支架的两个安装支脚做了沉孔与开口槽结合的固定结构，其中一侧支脚的U型开口槽是为了适配现场安装时的位置公差，无需完全拆卸固定螺丝即可完成熔断器的更换维护，降低运维难度。支架与熔断器端盖的连接采用四颗十字盘头螺钉固定，建模时还原了螺钉的头部尺寸、螺纹啮合长度，同时在支架对应位置预留了螺钉过孔与螺纹底孔的尺寸差，符合实际机械装配的工艺要求。支架上还设计了独立的微动开关触发拨片，当熔断器因过流熔断时，内部的撞针会弹出触发该拨片，向外输出熔断状态信号，方便后台运维系统快速定位故障回路，这一细节结构在建模时做了运动间隙的预留，保证拨片转动时不会与支架、熔断器本体发生卡滞。

　　从安装边界尺寸来看，熔断器本体的长宽高尺寸严格匹配170M系列产品的实际安装尺寸，支架伸出的两个安装脚的孔位间距、安装面到熔断器本体的高度差都按照实际产品的安装规范设置，在做整机布局时，只需预留出熔断器本体的散热空间与更换操作空间即可，无需额外调整安装孔位。设计思路上优先考虑了大电流工况下的载流需求，支架的折弯厚度、导电接触面积都按照额定电流下的温升要求做了匹配，避免因接触面积不足导致的局部过热问题；同时绝缘壳体的爬电距离、电气间隙都满足低压配电的安全规范要求，两端金属端盖之间的绝缘距离足够，不会在高压工况下出现沿面闪络。

　　在三维建模的细节处理上，所有的折弯圆角都做了还原，避免直角折弯导致的应力集中问题，螺钉的螺纹特征做了简化处理，既保证视觉上的真实感，也不会占用过多的模型资源，方便在大型装配体中调用。模型的各个零件都做了独立的分层处理，在做装配干涉检查时可以单独隐藏某个零件查看内部配合关系，也可以直接导出工程图用于生产加工参考。对于结构设计人员来说，该模型可以直接嵌入到变压器配套的保护回路装配中，快速完成整体布局，不需要从零开始测绘建模，大幅缩短设计周期；对于设备选型人员来说，可以通过模型直观查看安装尺寸、操作空间是否满足柜体设计要求，避免选型后出现安装干涉的问题。

　　实际工程应用中，这类熔断器的更换频率并不高，但一旦发生故障就需要快速更换，因此安装支架的操作空间预留十分重要，建模时在熔断器的插拔方向预留了足够的手部操作空间，同时支架的固定螺丝位置都设置在便于工具操作的角度，不会被周边其他元件遮挡。微动开关的安装位置也做了优化，触发拨片的行程与熔断器撞针的弹出行程完全匹配，不会出现撞针弹出后无法触发信号、或者正常状态下误触发的问题。整体结构没有多余的复杂设计，所有的特征都服务于载流、固定、信号反馈、便捷维护这几个核心功能，完全符合工业电气元件的设计逻辑。
