RC遥控模型液冷无刷电机原型结构

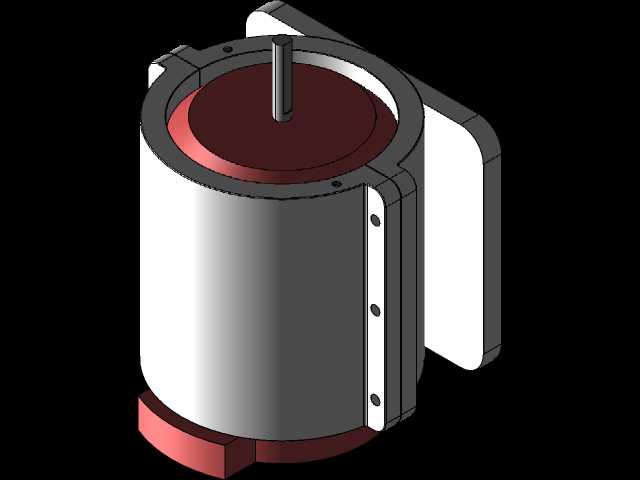

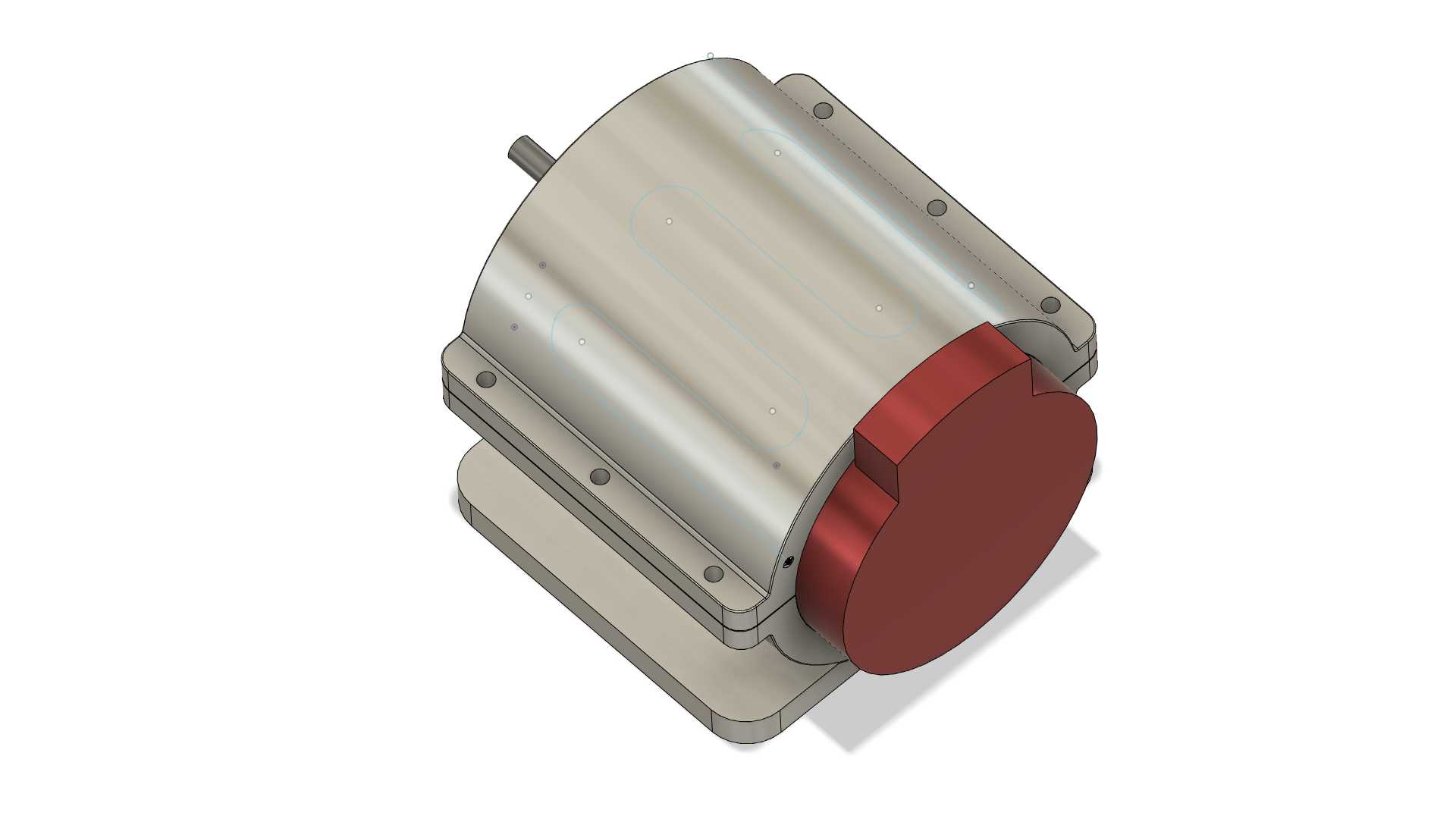

　　在RC遥控模型的动力系统选型与改装场景中，持续高负荷输出带来的电机过热问题，一直是限制动力上限、缩短部件寿命的核心痛点，尤其是越野、竞速类RC车模在连续全油门、爬坡、重载拖拽工况下，普通风冷无刷电机的温升速度极快，很容易触发退磁、绕组烧毁等故障，液冷电机的设计思路正是针对这类极端使用场景提出的解决方案。这款液冷电机原型的整体结构围绕冷却介质的密闭循环路径展开，电机主体采用圆柱形壳体布局，输出轴从前端盖伸出，可直接匹配RC车模通用的电机安装位与传动齿轮啮合尺寸，后端集成了液冷腔的端盖结构，冷却介质从端盖侧的预留接口进出，在覆盖物内部的流道段落中完成热量交换，直接带走绕组与永磁体工作时产生的热量。

　　从安装边界来看，电机底部设置了一体化的安装底座，底座上预留了标准的安装孔位，孔距适配主流1/10、1/8比例RC模型的电机固定座尺寸，不需要额外改装转接件就能完成试装，整体径向尺寸比同功率级别的风冷电机略大，主要是因为壳体外层预留了液冷流道的壁厚空间，轴向长度则和常规同规格无刷电机基本持平，不会侵占模型车内部的电池、电调安装空间。设计过程中最初的思路是尽可能缩小液冷结构的体积，把流道直接集成在电机定子的外层壳体上，让冷却介质尽可能靠近发热源，以此提升换热效率，但在做结构可行性验证的时候发现，这种一体化的密闭流道结构对加工精度要求极高，流道的密封槽、进出水口的同轴度如果出现偏差，很容易出现冷却液渗漏的问题，一旦渗漏到电机绕组或者电调位置，会直接造成整车电子设备短路。如果采用3D打印的树脂材质来制作流道壳体，树脂材料的导热系数远低于金属，冷却效果会打折扣，同时树脂打印件的层间密封性能很难承受冷却液长期循环的压力，反复的冷热交替也会让打印件出现微裂纹，最终导致渗漏。如果采用金属机加工的方式来制作流道壳体，对于RC模型这类民用消费级改装场景来说，加工成本会远高于电机本身的价值，普通玩家很难承担，这也是这款原型最终没有落地量产的核心原因。

　　从功能特性来看，这款液冷结构如果能解决密封与成本问题，相比传统风冷结构的优势非常明显：首先是冷却效率不受外部气流影响，在RC模型攀爬、低速重载这类车速低、风冷进风量不足的工况下，依然能保持稳定的散热能力；其次是电机的输出特性可以调校得更激进，不需要因为过热问题限制电流上限，能释放出更大的扭矩和功率；另外液冷结构的外壳可以把电机工作时的噪音隔绝一部分，相比带散热风扇的风冷电机，运行时的噪音会更低。

　　在结构细节上，电机的前后端盖都采用了螺栓紧固的方式，和中间的壳体、液冷腔连接，螺栓沿圆周方向均匀分布，保证端盖和壳体之间的压紧力均匀，避免因为受力不均出现密封间隙，输出轴端预留了轴承安装位，和常规无刷电机的轴承规格通用，后期维护更换不需要定制特殊配件。液冷端盖的进出水口位置做了加高的接头设计，可以直接匹配模型领域常用的硅胶冷却水管，和模型车搭载的小型冷却液泵、散热排组成完整的循环回路，不需要额外改装接头。虽然这款原型因为加工难度、成本的问题没有进入实用阶段，但这种把工业领域液冷电机的设计思路下放到RC模型场景的尝试，给后续的模型动力改装提供了很明确的方向，后续如果采用金属3D打印或者型材拼接的方式制作流道壳体，平衡好密封性能、加工成本和导热效率，完全可以做出适合RC玩家使用的液冷无刷电机产品，解决高负荷工况下的电机过热痛点。
