苹果4S充电器多工位高度测量仪

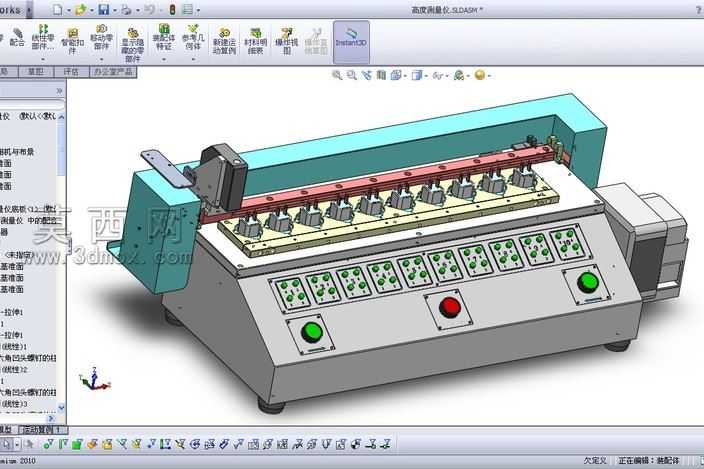

本模型为针对苹果4S充电器设计的多工位高度测量仪，整体采用台式卧式布局结构，在三维建模过程中严格遵循工业检测设备的人机工程与功能逻辑进行搭建。模型主体分为机身基座、多工位载具平台、测量执行模组、电控操作面板四大核心模块，建模时对各部件的装配关系做了精准还原：机身基座采用钣金折弯成型的箱体结构，底部设置可调式支撑脚，保证设备放置的水平稳定性，建模时对钣金的折弯圆角、拼接焊缝位置都做了细节还原；多工位载具平台沿设备长度方向排布，可同时放置十余个待检测的苹果4S充电器，载具上的定位槽完全匹配充电器的外形轮廓，保证每个待测件的定位精度，避免测量时出现位置偏移；测量执行模组采用横向滑台式结构，搭载高精度测量触头，可沿导轨横向移动依次完成每个工位的高度检测，建模时还原了导轨的滑块结构、测量头的伸缩缓冲结构以及端部的限位防护组件，确保运动逻辑符合实际设备的运行轨迹。电控操作面板区域排布了多组参数调节旋钮、状态指示灯，同时设置了绿色启动按钮、红色急停按钮，按钮的安装沉台、面板的丝印标识都在建模中做了对应呈现，材质渲染方面，机身基座采用哑光工业灰喷塑材质，测量模组的防护端板采用青蓝色烤漆材质，操作按钮采用亮面工程塑料材质，导轨与金属结构件采用拉丝不锈钢材质，不同材质的粗糙度、反光度参数都做了差异化调整，让渲染效果更贴近真实工业设备的视觉质感。设计思路上，该设备针对消费电子配件批量检测的需求，采用多工位并行上料、单测量头依次检测的结构，在控制设备成本的同时提升检测效率，建模过程中对各运动部件的行程做了干涉检查，确保测量头移动过程中不会与载具、待测件发生碰撞，所有零部件的安装孔位、连接结构都符合机械装配的工艺要求，可直接作为同类检测设备的结构设计参考。
