可调式划线圆规精密测量工具结构设计

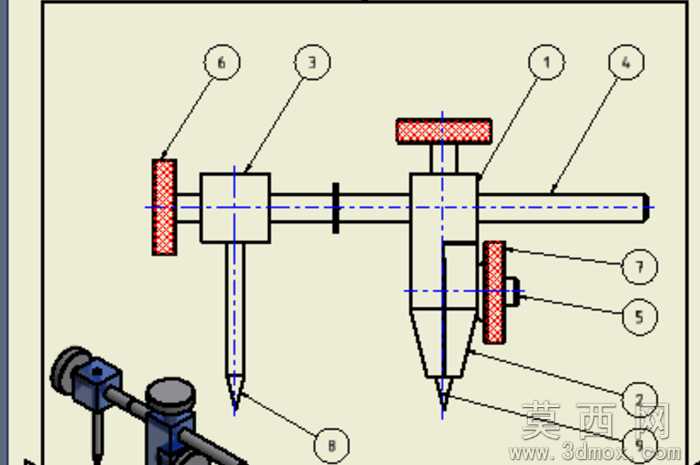

本作品为可调式划线圆规的三维参数化模型，采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械量具的设计公差规范，对各功能部件的配合间隙、运动行程做了精准的参数约束，确保模型可直接导出用于工程图绘制与实物加工参考。模型整体由长距离导向横杆、两个可滑动锁紧的划规座体构成，其中固定端座体集成了旋钮式锁紧结构与硬质合金划针组件，活动端座体配置了微调滚轮结构，可实现划线半径的毫米级精细调节，满足精密划线作业的精度要求。材质渲染阶段，对导向横杆采用哑光镀铬金属材质，还原量具常用的防锈耐磨表面处理效果；座体部分采用蓝色烤漆工程塑料搭配银灰色金属旋钮的材质组合，清晰区分不同功能部件的材质属性；划针尖端做了高亮金属硬质合金的材质表现，突出其高硬度耐磨的工作特性。结构设计上，横杆采用等截面圆杆结构，保证两个座体滑动时的同轴度，锁紧旋钮采用梯形螺纹传动结构，只需较小的旋钮扭矩即可实现座体在横杆任意位置的牢固锁止，避免划线过程中出现半径偏移；微调滚轮采用摩擦传动结构，锁止粗调位置后，转动滚轮即可带动划针做微小位移，适配小半径高精度的划线场景；两端划针均采用快换式装夹结构，可根据划线材质更换不同尖端角度的划针，拓展工具的适用场景。设计思路围绕钳工划线、钣金放样等实际作业场景展开，摒弃传统圆规的铰接式结构，采用横杆导向的结构形式，大幅提升大半径划线时的结构刚性，避免传统铰接圆规长臂变形导致的划线精度误差，同时集成粗调与微调两套调节机构，兼顾大尺寸快速定位与小尺寸精密调节的使用需求，各部件的装配关系完全符合实物的拆装逻辑，可用于量具类产品的结构教学、设计方案验证以及加工工艺参考。
