高精度机械式百分表三维结构设计

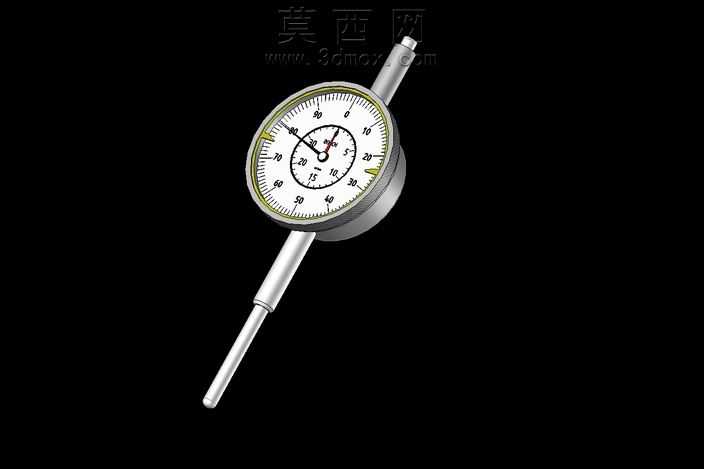

本作品为高精度机械式百分表的三维建模设计，建模过程严格遵循机械测量器具的真实结构比例与装配逻辑，完整还原了百分表从测头传动到表盘读数的全链路机械结构。建模阶段首先搭建核心传动基准，以测杆的直线运动为初始输入，精准复刻了测杆与内部齿条的啮合传动结构，保证测头产生的微小位移能够通过齿条齿轮副实现一级放大，随后通过同轴的小齿轮与大齿轮组合完成二级传动放大，最终将微米级的直线位移转化为表盘指针的可控角位移，传动路径的齿隙、配合公差均按照工业级百分表的实际参数设置，确保模型运动逻辑与实物完全一致。材质渲染方面，针对百分表不同部件的实际材质做了精细化区分：金属测杆采用哑光镀铬材质，还原实物表面耐磨、低反光的金属质感；表壳采用抛光不锈钢材质，添加细微的金属拉丝纹理与环境反射效果，还原工业量具的精致金属外观；表盘采用乳白色哑光工程塑料基底，刻度线与数字采用高对比度的黑色印刷质感，指针做了烤蓝金属的色泽处理，表圈的防滑滚花结构做了凹凸纹理建模，还原实物握持调节时的防滑触感；表蒙采用高透光学玻璃材质，添加轻微的环境反光与折射效果，模拟真实玻璃的通透质感。结构设计上完整还原了百分表的装配层级，从底部的可更换测头、测杆导向套，到中部的传动齿轮组、游丝张紧结构，再到上部的表盘刻度盘、指针组件、外圈旋转调节圈，所有部件均按照实际装配关系设置约束，可实现测杆按压后指针随动、外圈旋转调零的模拟运动效果。设计过程中重点考量了量具的精密属性，所有刻度间距、齿轮模数、传动比均严格对应0-10mm量程、分度值0.01mm的标准百分表参数，游丝结构的建模还原了其消除齿轮回程误差的功能设计，表盘的双刻度布局——小表盘指示毫米级整数值、大表盘指示微米级小数值——完全符合工业读数习惯，整体模型既具备结构展示的教学价值，也可作为机械检测场景的可视化素材使用。
