手推式地面清洁刮水作业工具结构设计

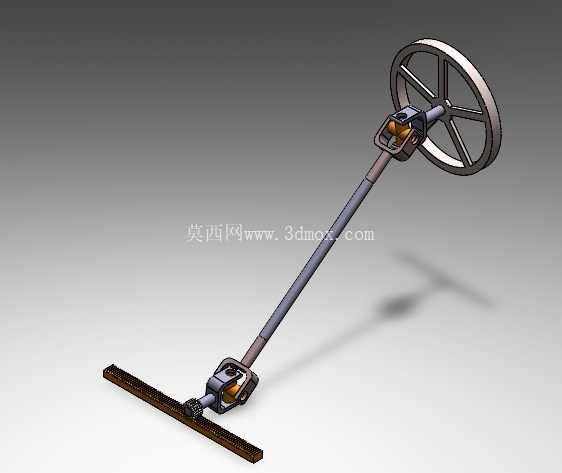

　　这款手推式地面刮水作业工具，主要面向商用物业、工业厂房、公共场馆的硬质地面水渍、薄积尘、浅层液态污渍清理场景，区别于传统手持短柄刮水板，其结构设计围绕长距离连续作业的人机工程需求展开，能大幅降低操作人员弯腰作业的劳动强度，提升大面区域清洁作业的推进效率。从结构布局来看，整机采用轮式支撑+长杆传力+刮条作业的三段式构型，上部的手推轮采用六辐式镂空轮结构，轮缘做圆弧过渡处理，作业时可作为操作人员的手部施力支点，同时在非作业推移状态下，可配合下端刮条组件实现整机的短距离拖行移动，避免操作人员全程抬举设备产生的额外负荷。

　　中部的操作杆采用变径金属杆构型，杆身做哑光防滑处理，两端分别与上部手轮组件、下部刮头铰接座连接，铰接位置预留15度到45度的角度调节余量，可适配不同身高操作人员的作业姿态，同时能在地面存在微小起伏时，保证下端刮条始终与地面保持均匀贴合，避免出现局部漏刮的问题。下部的刮头组件采用分体式压合结构，刮条选用耐磨损的橡胶材质，通过金属压条与铰接座固定，刮条长度覆盖常规单幅作业宽度，单次推移即可完成600mm幅宽的地面清理，刮条磨损后可通过松开压条螺丝快速更换，无需整体更换作业头，降低日常使用的维护成本。

　　从安装边界与尺寸适配来看，整机作业状态下的总高度控制在1100mm到1200mm区间，符合成年人直立操作的施力高度范围，刮条组件的离地间隙在非作业状态下保持20mm，推移过程中不会与地面凸起的地砖缝、小型门槛产生剐蹭；上部手轮的直径设置为180mm，握持时手部可完全包覆轮缘，施力时不会产生局部硌手的问题。设计过程中重点考量了作业时的受力传递路径，操作人员施加在顶部手轮的下压力，通过长杆传递到下部刮头时，会通过铰接座的斜面结构均匀分散到整个刮条长度方向，避免刮条两端压力过大导致的异常磨损，同时也能防止刮条中部压力不足出现的刮水不净问题。

　　在实际应用场景中，这款工具可适配瓷砖、环氧地坪、固化剂地面、水磨石等多种硬质地面材质，既可以用于商场大堂雨天后的入口水渍清理，也能用于生产车间设备检修后的地面积液清理，还可配合清洁剂完成地面浅层污渍的刮除作业，相比传统拖把清洁，其作业后地面无残留水迹，人员行走不会产生滑倒风险，清洁效率是传统手持刮水工具的3倍以上。结构上没有设置复杂的传动或电动组件，整体纯机械结构的可靠性更高，日常使用过程中仅需定期检查铰接位置的紧固螺丝、更换磨损的刮条即可，无需复杂的维护保养，适合高频次、长时间的连续作业场景。建模过程中对各个铰接位置的配合间隙做了精准还原，刮条与压条的装配关系、手轮与杆身的连接结构都按照实际加工公差做了预留，可直接作为同类清洁设备结构优化的参考原型，也可用于作业工具类产品的结构设计验证，通过调整刮条材质、杆身长度、手轮尺寸，还可衍生出适用于家庭场景、户外场地场景的不同规格变体。
