梁式喷气发动机安装固定支架结构设计

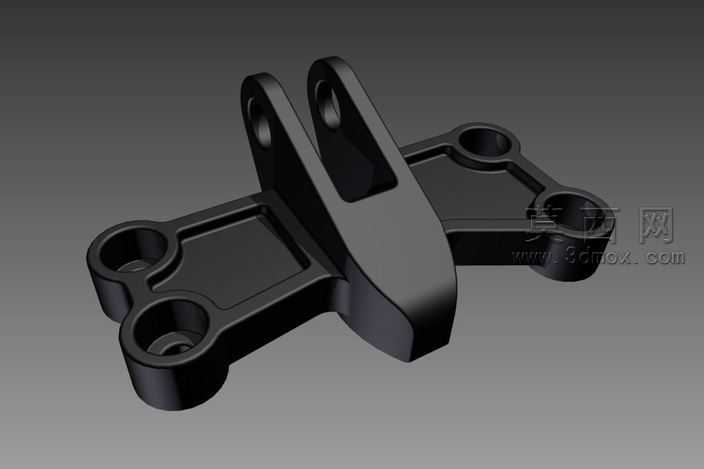

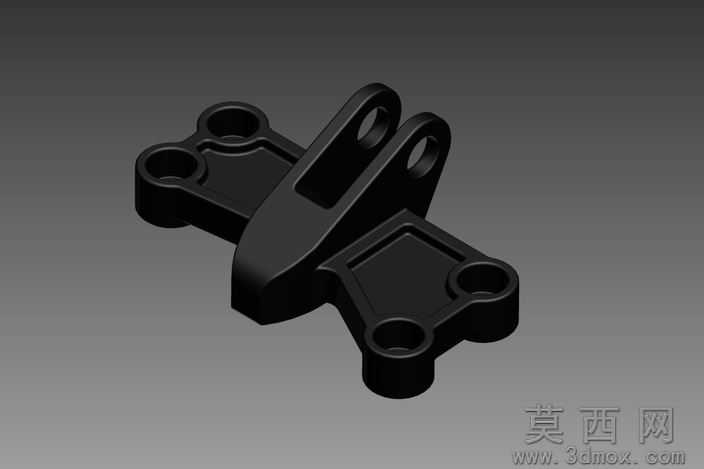

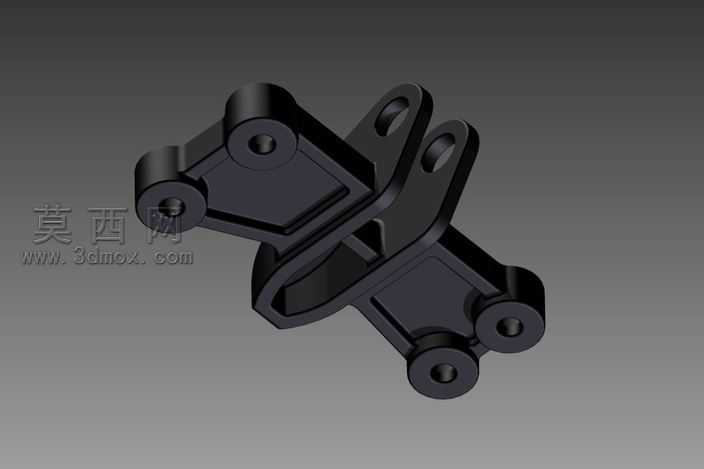

本作品为梁式喷气发动机安装固定支架的三维设计方案，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械结构设计的基准统一原则，以支架的主安装平面为核心设计基准，依次完成各功能结构的特征创建，保证各安装位的形位公差符合航空动力部件安装的精度要求。建模过程中优先采用草图驱动的特征建模逻辑，对支架的双耳铰接结构、三孔安装基座、中部承力梁体分别进行独立特征构建，通过拉伸、切除、倒圆角、拔模等基础特征命令完成整体结构搭建，同时对所有承力部位的棱边做了等半径圆角过渡处理，既消除了应力集中隐患，也还原了实际机加工件的工艺特征。材质渲染阶段选用哑光黑色金属材质作为基础材质，模拟高强度航空铝合金经硬质阳极氧化处理后的表面质感，调整材质的粗糙度、金属度参数匹配真实金属的光影反射特性，渲染时采用三点布光方案，主光源从斜上方45度投射突出支架的立体轮廓，辅助光源补充暗部细节避免结构阴影过深，背景选用中性深灰色渐变背景，让支架的结构细节得到清晰呈现。结构设计上，该支架采用梁式承力布局，前端的双耳铰接结构用于实现与发动机主体的铰接连接，双耳的同轴度、孔位精度在建模时通过同轴心约束严格控制，保证铰接转动的顺畅性；后端的三孔环形安装基座用于将支架整体固定在机身承力结构上，三个安装孔呈三角分布，最大化提升安装后的连接稳定性；中部的承力梁体采用变截面设计，在铰接端与安装端之间做平滑过渡，在保证整体结构强度、抗扭性能满足喷气发动机工作时的振动载荷、推力载荷要求的前提下，尽可能去除非承力区域的冗余材料，实现支架的轻量化设计。整体设计兼顾了结构强度、安装精度与轻量化需求，所有安装孔位、铰接结构的尺寸均符合通用航空发动机支架的安装规范，可直接用于相关结构的方案验证、教学演示或后续的工程化优化设计。
