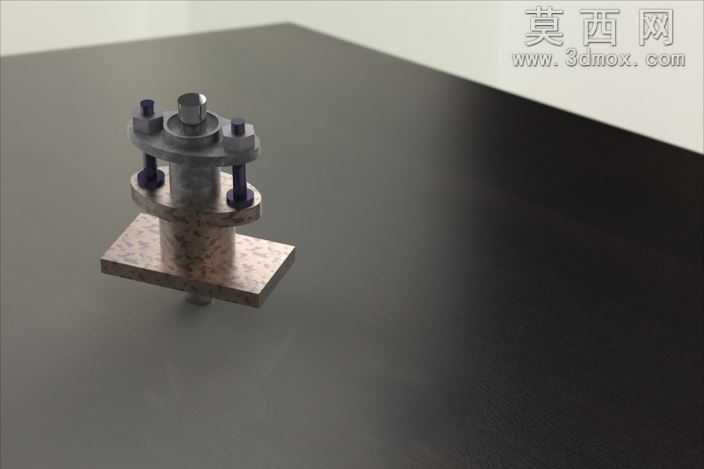

蒸汽机填料函密封组件三维结构设计

本作品为蒸汽机配套的填料函密封组件三维建模成果，建模过程严格遵循机械密封类零件的设计规范，首先通过基准面定位确立组件的中心装配轴线，依次完成芯轴、填料压盖、填料腔本体、锁紧螺栓、紧固螺母、上下密封端板等零件的参数化建模。建模阶段对各零件的配合尺寸做了严谨的公差预留设计，芯轴与填料腔内壁的同轴度公差控制在合理区间，保证后续装配后芯轴可顺畅做轴向往复动作，同时满足蒸汽介质的密封要求。材质设置上结合零件实际工况做了区分：芯轴采用调质处理的45号钢材质，渲染时呈现哑光金属质感，表面做细微的磨削纹理处理还原真实机加工效果；填料腔本体与压盖采用铸钢材质，表面做轻度氧化质感处理，还原工业铸钢件的哑光金属肌理；锁紧螺栓与螺母采用标准发黑处理的碳钢材质，呈现深灰哑光金属质感；上下端板采用铜合金材质，渲染时呈现淡暖调的金属光泽，区分不同材质零件的视觉层次。结构设计上，该填料函采用压盖压紧式密封结构，通过对称布置的两根锁紧螺栓调节压盖的下压量，挤压腔体内的密封填料，使填料产生径向形变抱紧芯轴表面，阻断蒸汽机工作时高压蒸汽沿芯轴间隙的泄漏路径；压盖与填料腔之间设置定位止口，保证压盖下压过程中不会出现偏斜，避免局部压力过大导致填料磨损不均的问题；芯轴上下两端设置限位轴肩，限制芯轴的轴向窜动行程，保证组件工作时的位置稳定性。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角投射，打出零件的结构轮廓与材质高光，辅助光源从另一侧补光消除暗部死黑，底部添加柔光反射板呈现零件在光滑台面的倒影效果，背景采用渐变中性灰突出主体零件，整体渲染效果清晰展现各零件的装配关系与结构细节，可用于蒸汽机密封结构的教学演示、零件加工前的结构校核、装配工艺模拟等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际蒸汽机的工作压力、芯轴直径参数快速调整尺寸，适配不同规格的蒸汽机密封需求。
