工字型带孔绕线支撑骨架结构

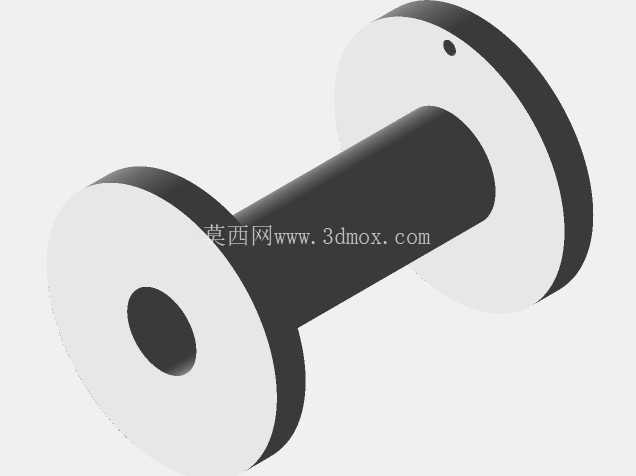

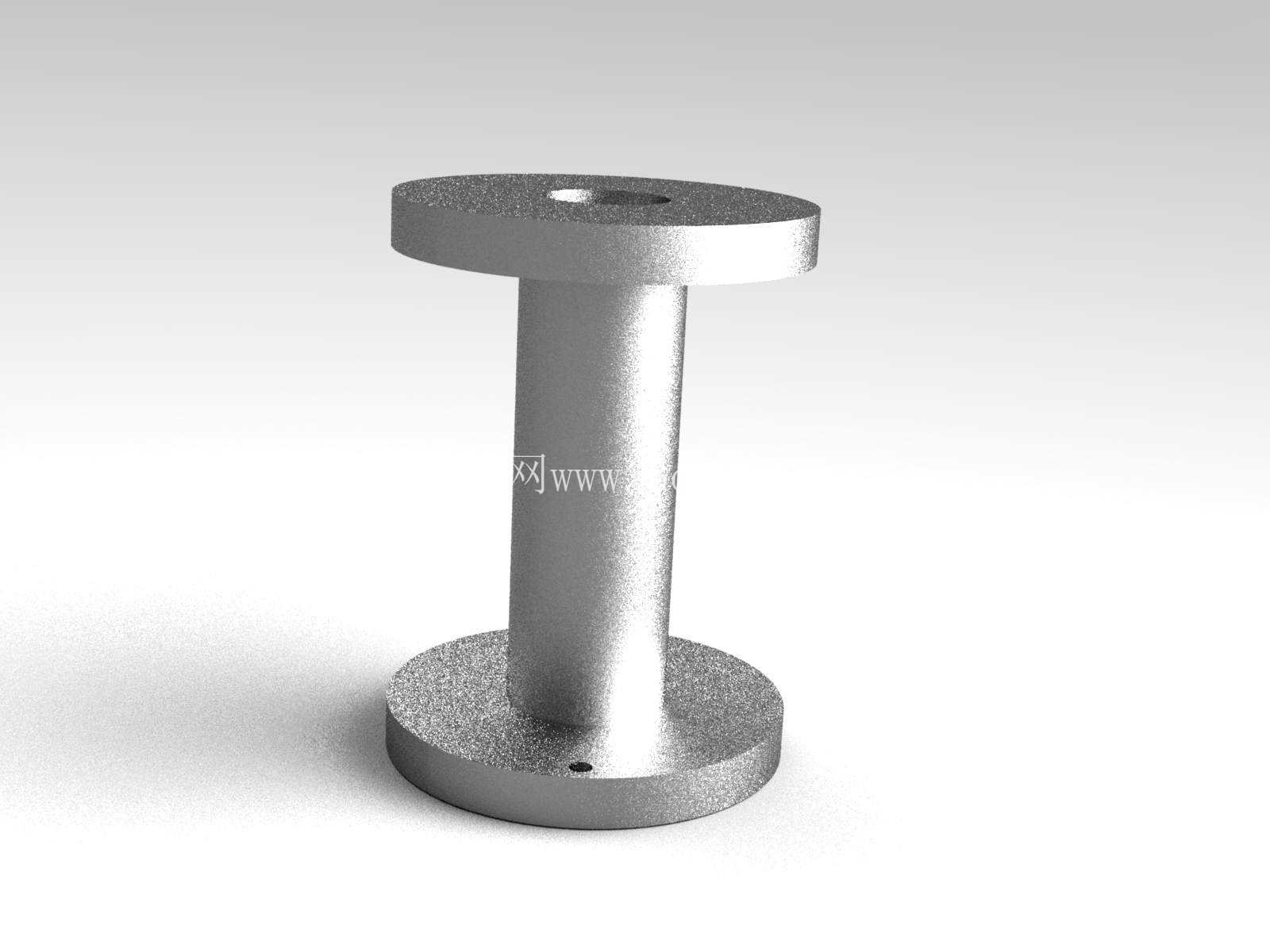

　　在电源类电磁元件的生产装配环节，这类工字型绕线支撑结构是线圈绕制工序里的核心承载部件，日常接触的小功率电源变压器、信号耦合电感的线圈承载大多会用到同构型的骨架结构，区别仅在于尺寸参数与安装位的适配调整。从结构本身来看，上下两端的圆形法兰盘承担着线圈轴向限位的作用，避免绕制完成的漆包线从柱体两端滑脱，上端法兰盘开设的通孔是线圈引线的穿出走线位，绕制完成的线头可以从该孔穿出后直接接至引脚或者外接端子，省去了额外的走线固定结构，下端法兰盘边缘的小孔是安装定位孔，装配时可以通过螺丝或者定位销将整个骨架固定在设备的安装基板上，保证绕线完成后的元件在设备振动、运输晃动的工况下不会出现移位。

　　中间的圆柱形绕线柱是核心的功能承载区，柱体的外径直接决定了单圈线圈的周长，进而影响整组线圈的直流电阻参数，柱体的高度则决定了可绕制漆包线的最大层数，设计时需要根据目标电感量、额定电流对应的线径，核算柱体的有效绕线面积，避免出现绕线空间不足或者空间冗余过大导致的元件体积浪费。很多刚接触电磁元件设计的工程师容易忽略法兰盘的厚度参数，实际上上下法兰的厚度需要匹配绕线时的张紧力，若法兰厚度过薄，绕线过程中漆包线的张紧力会让法兰出现向外的翘曲变形，长期使用后变形量累积会导致线圈松散，直接影响元件的电感量稳定性；若法兰厚度过大，则会无端增加元件的整体高度，占用更多的设备内部安装空间。上下法兰的同轴度是这类骨架加工时的关键形位公差要求，若两端法兰与中间绕线柱的同轴度偏差过大，绕线机高速绕制时会出现动平衡偏差，不仅会导致绕线排列不整齐，还会让绕线机的主轴承受额外的径向力，长期使用会加速绕线设备主轴轴承的磨损。从安装边界来看，这类骨架的最大外缘由上端法兰的直径决定，设计安装位时需要在法兰外围预留至少2mm的安全间隙，避免骨架与周边的电子元件、结构件出现干涉，下端安装面的平面度需要控制在0.1mm以内，保证装配后骨架与安装基板贴合紧密，不会出现倾斜导致的线圈与周边部件距离不足的问题。

　　实际生产中，这类骨架的材质选择也需要匹配应用场景，若用于高频变压器场景，需要选用介电常数稳定、高频损耗小的绝缘材质，若用于大电流工频电感场景，则需要优先考虑材质的耐热等级，保证长期满负荷工作时骨架不会因为线圈发热出现软化变形。在绕线工艺适配方面，中间柱体的表面粗糙度需要控制在合理区间，过于光滑的表面会让第一层绕线出现打滑移位，导致后续每层线圈排列不齐，过于粗糙的表面则可能在绕线过程中划伤漆包线的绝缘漆层，埋下匝间短路的隐患。上端的引线孔需要做倒角处理，避免孔口的锐边割破穿出的漆包线绝缘层，很多小批量试产时出现的线圈耐压不良问题，追根溯源都是引线孔未做倒角处理导致的绝缘破损。

　　下端的安装孔位置需要与行业通用的PCB安装孔位或者基板安装孔位匹配，减少客户二次加工的工作量，孔位的位置度偏差需要控制在0.05mm以内，保证自动化装配时定位销可以顺利穿入，不会出现卡滞问题。从应用场景延伸来看，这类结构除了用于电磁元件的绕线骨架，在部分小型线缆收放机构、纺织设备的纱线承载工位也会用到同类型的工字型支撑结构，只是不同场景下对柱体的承重能力、法兰的耐磨性能要求会有差异，用于线缆收放的结构会提升柱体与法兰连接处的圆角半径，降低应力集中，避免频繁收放线过程中连接处出现断裂，用于纱线承载的结构则会降低法兰边缘的粗糙度，避免刮断纤细的纱线。
