12V200WPTC恒温加热装置结构设计

　　这款PTC加热装置的三维结构设计，核心围绕小空间恒温加热场景的实际落地需求展开，在做结构排布之前，先梳理了这类加热组件的常见应用边界：小型设备舱恒温维持、DIY小型热风工位、3D打印耗材烘干辅助、车载小空间预热、小型实验台局部温控这些场景，都对加热组件的体积、安装固定方式、接线安全性、散热均匀度有明确的硬性要求，不能照搬工业大型PTC加热柜的结构逻辑。

　　从功能特性来看，整套结构采用PTC陶瓷发热芯作为核心发热单元，额定工作电压12V，额定功率200W，搭配505020规格的12V双滚珠散热风扇做强制风冷，把PTC芯体产生的热量通过导流结构均匀送出，避免芯体局部积热导致的寿命衰减。温度控制环节搭配STC-1000数字温度控制器做闭环温控，可根据实际使用场景设定目标温度，达到阈值后自动切断发热回路，温度回落至下限值时重新启动加热，整套温控逻辑不需要额外编写控制程序，直接通过温控器的硬件逻辑实现，降低了组装和调试的门槛。

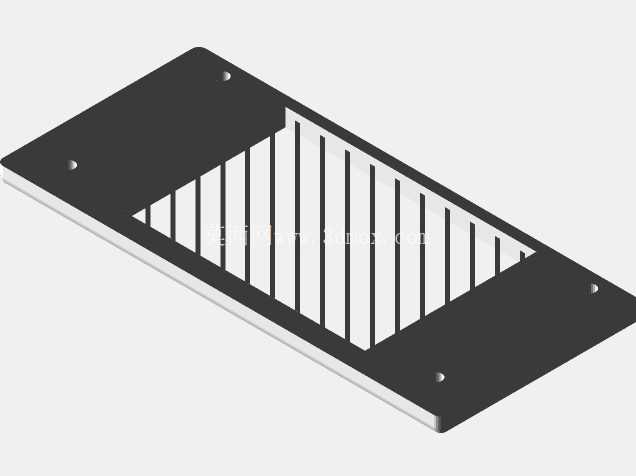

　　结构设计思路上，优先考虑安装适配性，发热芯与风扇的连接采用卡扣式固定结构，不需要额外焊接支架，风扇护罩采用5cm规格的标准网罩，既可以防止异物触碰旋转扇叶，也能规整出风方向，避免气流乱散。电气连接部分做了分层排布：强电回路（12V供电回路）采用18AWG规格的硅胶线，耐温等级满足发热组件附近的高温环境，避免线材绝缘层老化；控制回路的接线采用4PIN16/20A船型开关做电源通断控制，接线位置预留了管状绝缘线连接器的安装空间，所有接线端子位置都设计了压线扣结构，防止设备移动过程中线材拉扯导致的接线松脱。快速接头部分兼容M3、M4规格的螺栓固定位，搭配绝缘接线座做电气隔离，防水线连接器的安装位做了台阶式密封槽，可适配常规的硅胶密封圈，满足少量溅水环境下的使用需求，热缩管的排布空间也在结构上做了预留，不需要额外裁剪线材就能完成绝缘防护处理。

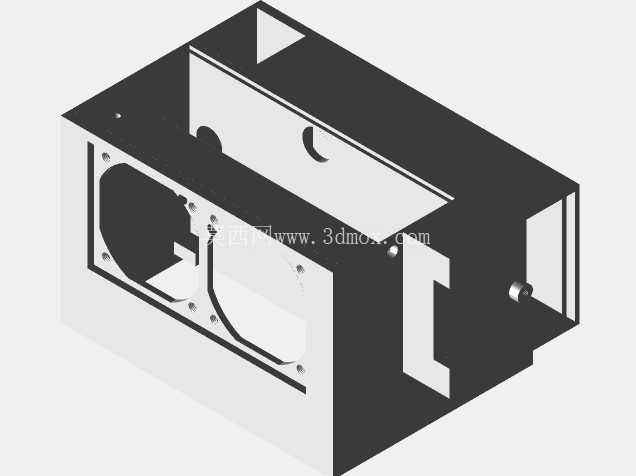

　　外形尺寸与安装边界方面，整套加热组件的核心发热段截面尺寸控制在60*60mm范围内，总长度不含接线端子为120mm，安装孔位采用对称式排布，孔距兼容常见的小型设备安装支架标准，既可以通过螺栓直接固定在设备内壁，也可以搭配卡扣支架做导轨式安装。出风方向做了导流斜面设计，出风角度可通过调整安装支架的角度在0-45度范围内调整，满足不同场景的出风方向需求。接线端的引出位置做了圆角处理，避免线材弯折时被结构锐边割破绝缘层，所有结构棱边都做了R1的圆角倒钝，防止组装过程中划伤操作人员。

　　在结构细节的处理上，发热芯与风扇的贴合面设计了0.5mm的导热硅胶片安装间隙，既可以填充两个部件之间的装配公差，也能把风扇端的少量热量传导出去，降低风扇电机的工作环境温度，延长双滚珠风扇的使用寿命。温控器的安装位设计在组件的侧方冷区位置，远离发热芯的高温辐射区域，避免温控器本身因为环境温度过高出现检测偏差，温控器的操作面板预留了嵌入式安装槽，可直接把温控器面板卡在结构件上，不需要额外的固定螺丝。电源开关的安装位做了防呆设计，开关的定位凸台与结构件的凹槽一一对应，不会出现装反的情况。

　　从实际使用的适配性来看，这套结构不需要做二次修改就能直接适配DIY小型热风台、宠物箱恒温加热、小型电子设备低温环境预热、3D打印机腔体恒温等场景，所有外购件都采用标准市售规格，不需要定制特殊五金件或者电子元件，组装过程只需要常规的十字螺丝刀、压线钳就能完成，不需要特殊的工装夹具。结构上预留了扩展安装位，后续如果需要增加过热保护保险丝、温度显示屏等部件，不需要重新开模或者大幅修改结构，直接在预留位上固定即可。气流通道的设计做了等截面处理，从风扇进风到PTC芯体再到出风口，气流通道的截面积变化率控制在10%以内，减少风阻的同时降低风扇工作的噪音，在额定转速下工作时，出风口10cm位置的风速可以达到2.5m/s，能够满足小空间内的热量快速循环需求。
