带散热风机的工业开关电源外壳结构设计

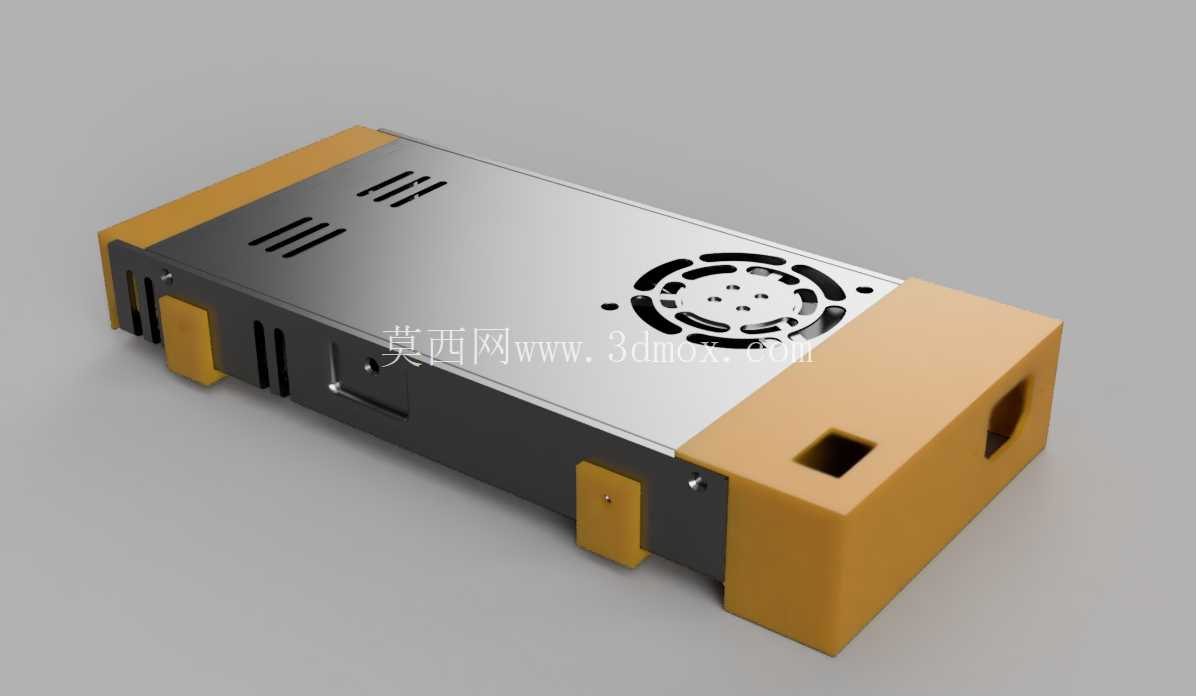

　　在工业电控柜、自动化设备配电回路、小型工控装置的供电环节，这类封闭式开关电源壳体是承载变压、整流、稳压电路的核心载体，日常选型时经常会碰到安装空间局促、柜内散热条件差、周边电磁干扰强的实际问题，这款壳体的结构设计正是围绕这些现场痛点展开。先看安装边界的考量，壳体两端的端盖做了凸起的定位凸台，侧面预留的固定耳带沉头安装孔，适配DIN导轨安装与螺丝直接固定两种常见的柜内安装方式，安装孔位的间距匹配主流150W-250W功率段开关电源的通用安装尺寸，不需要在电控柜安装板上重新打孔，替换同功率段旧电源时可以直接适配原有安装位，减少现场改孔的工作量。

　　壳体主体采用0.8mm厚的冷轧钢板折弯成型，表面做喷塑绝缘处理，既可以屏蔽内部电路产生的电磁辐射，避免干扰柜内PLC、传感器等弱电元件的信号传输，也能阻挡车间内的金属粉尘、切削液飞沫直接接触内部电路板，提升恶劣工业环境下的运行可靠性。顶部的散热区域做了分区设计，靠近输出端的位置布置轴流风机安装位，风机周边开有阵列式通风孔，进风侧对应壳体底部的开槽，形成贯穿壳体内部的风冷通道，能直接带走功率管、变压器磁芯工作时产生的热量；远离风机的区域开有长条状冲压散热槽，在不降低壳体结构强度的前提下，增加自然散热的面积，即使风机出现故障停转，也能依靠自然散热维持短时间的低负载运行，避免电路瞬间过热烧毁。

　　两端的米黄色绝缘端盖采用阻燃ABS材质注塑成型，端盖上预留了输入接线端子、输出接线端子的让位缺口，还有状态指示灯的透光孔，端盖和金属壳体的配合处做了卡扣加定位筋的结构，装配时不需要额外打胶，靠卡扣就能实现紧密贴合，后期检修拆开时也不会破坏端盖结构。壳体侧面预留了接地螺丝的安装位，符合工业电气设备的安全接地要求，内部的电路板安装柱和壳体一体冲压成型，不需要额外压铆铜柱，减少装配工序的同时，也能保证电路板和壳体之间的绝缘距离满足安规要求。

　　在做三维结构设计时，需要重点关注几个配合公差：金属壳体折弯后的内尺寸要比电路板外形尺寸单边留0.3mm的装配间隙，避免折弯误差导致电路板卡滞；端盖和壳体的配合止口单边留0.15mm的间隙，兼顾装配顺畅度和配合紧密性；风机安装位的螺丝孔要和风机本体的安装孔严格对中，避免装配时出现螺丝滑牙或者风机偏心产生运行噪音。另外壳体表面的散热槽冲压深度不能超过板材厚度的1.5倍，否则冲压位置容易出现应力集中，长期受柜内温度循环影响出现开裂变形。这类壳体的实际应用场景覆盖很广，从自动化生产线的控制箱、小型数控设备的供电单元，到LED工业照明的驱动电源、通讯基站的备用供电模块，都能看到同结构类型的电源壳体，设计时除了满足结构强度和散热要求，还要兼顾批量生产的工艺性，所有折弯角度都采用90度标准折弯，减少特殊折弯工序的成本，冲压孔位都避开折弯线，避免折弯时孔位出现拉伸变形。
