带轴空间扭曲叶片叶轮结构设计

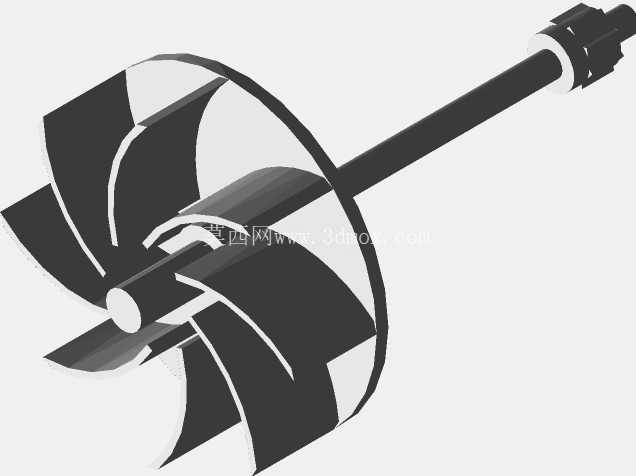

　　在流体输送与动力转换类设备的核心部件选型与结构设计中，带轴一体式叶轮的结构合理性直接决定整套设备的运行效率与服役寿命，这类部件广泛应用在中小型离心式流体设备、微型动力输出单元、紧凑型换热循环系统中，区别于分体式装配的叶轮与轴结构，一体式带轴设计从根源上消除了叶轮与轴配合面的装配间隙，避免了长期高速转动下的配合松动、键槽磨损、动平衡偏移等常见工程问题。从结构设计逻辑来看，该叶轮采用空间扭曲式叶片构型，叶片型线沿轴向从轮缘向轮毂方向平滑过渡，每个叶片的进出口安装角根据预设的流体工况参数做了差异化匹配，能够在较低的转速区间内实现稳定的流体导向，减少叶片入口处的流体冲击损失，同时避免流道内出现涡流、脱流等不良流态，叶片与中心轮毂采用圆弧过渡连接，过渡区域做了等曲率圆角处理，既降低了流体在轮毂处的流动阻力，也能有效分散叶片转动时传递到轮毂的应力，避免应力集中导致的叶片根部断裂风险。

　　与叶轮集成的传动轴采用等直径光轴设计，轴段长度根据安装边界做了匹配设计，轴端预留的装配段可直接适配标准规格的轴承内圈与联轴器，无需额外加工轴肩或键槽即可完成装配，轴与叶轮轮毂的连接区域采用大直径过渡结构，提升了轴与叶轮连接的扭转刚度，在传递额定扭矩时不会出现轴段挠曲变形的问题。从安装边界来看，该叶轮的最大外轮廓直径适配常规小尺寸流体设备的腔体尺寸，安装时无需对腔体内部做额外的切削避让，轴段的两端支撑跨距经过动平衡校核，在额定转速范围内转动时，轴端的径向跳动量可控制在机械设计标准允许的范围内，不会出现叶轮与腔体内壁刮擦的问题。

　　在实际工程应用中，这类带轴叶轮常被用在小型冷却循环系统、微型通风设备、低压流体输送单元中，相比分体式装配结构，一体式结构减少了装配环节的公差累积，装配时仅需要完成两端轴承的定位与密封件的安装即可完成转子部分的组装，大幅降低了现场装配的难度，也减少了后期维护时的拆装工作量。设计过程中针对叶片的型线做了多次迭代调整，最初的直板叶片方案在测试中出现了出口流体压力脉动过大的问题，后续通过调整叶片的空间扭转角度，优化叶片进出口的弦长比例，有效降低了流体通过叶轮时的压力脉动，同时也降低了转动过程中的气动噪声，能够满足对运行噪音有要求的民用与工业场景使用需求。

　　叶轮的轮缘部分做了等厚度设计，既保证了叶片外边缘的结构强度，避免流体中夹杂的硬质颗粒撞击导致叶片边缘变形，也控制了叶轮整体的转动惯量，降低设备启动时的瞬时扭矩负载，减少驱动端的启动冲击。传动轴的表面粗糙度按照转动配合面的要求做了控制，与轴承配合的轴段表面粗糙度能够满足标准滚动轴承的装配要求，无需后续二次加工即可直接使用，轴端的倒角设计方便装配时轴承与密封件的顺利导入，避免装配时刮伤密封件的唇口导致密封失效。在流道设计上，相邻叶片之间形成的流道截面面积沿流体流动方向均匀变化，能够保证流体在流道内匀速加速，避免截面突变导致的局部阻力损失，叶片的厚度从根部到轮缘逐渐减薄，在保证结构强度的前提下尽可能减少叶片对流体的阻挡面积，提升过流效率。
