433/315MHz UHF频段射频功率放大板

　　在工业无线遥控、小型数传电台、物联网无线节点这类需要中短距离射频信号覆盖的场景里，射频功率放大单元是决定发射端有效覆盖半径、信号抗遮挡能力的核心部件，这款适配433MHz、315MHz两个常用UHF频段的功率放大板，就是针对小功率射频发射前端做功率提升的专用硬件。从实际工程应用来看，很多低功耗无线发射芯片的原生输出功率仅在毫瓦级，在厂区设备遥控、户外传感器数据回传、小型无线对讲节点这类场景下，信号很容易被建筑墙体、金属设备遮挡，导致通讯中断，加装这款功放板后，可以将输入的小功率射频信号放大至8-9W输出级别，大幅提升信号的穿透能力与传输距离，满足复杂工业环境下的无线通讯需求。

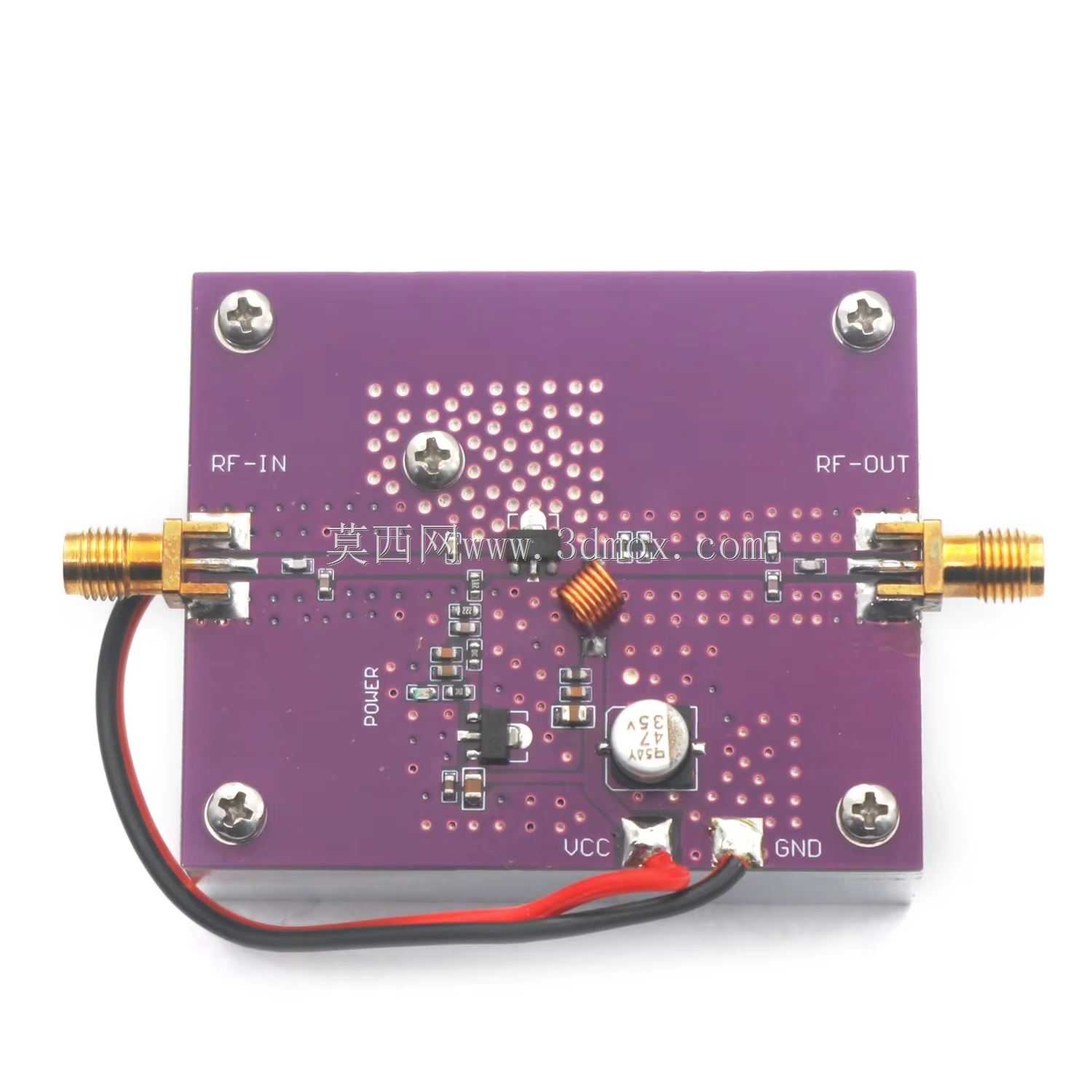

　　从电路设计思路来看，这块板卡采用四层PCB布局，顶层与底层做完整的铺地处理，射频输入、输出路径严格做50欧姆阻抗控制，避免信号在传输路径上出现反射损耗，输入输出端都采用标准SMA-K射频接头，方便和前端发射模块、后端发射天线直接对接，不需要额外做转接处理。板上的功率放大管周边做了密集的过孔阵列，将器件工作产生的热量直接传导到内层铺铜与底层散热面，保证长时间连续发射时器件不会因为过热出现功率下降甚至损坏的问题。电源输入部分采用红黑导线引出，标注有清晰的UCC、GND丝印，供电范围覆盖直流6-9V，适配常见的锂电池组、直流开关电源供电场景，板上集成了电源滤波、输入匹配、输出匹配网络，不需要用户额外搭建外围匹配电路，只要接好电源、接上输入输出射频链路就可以正常工作。

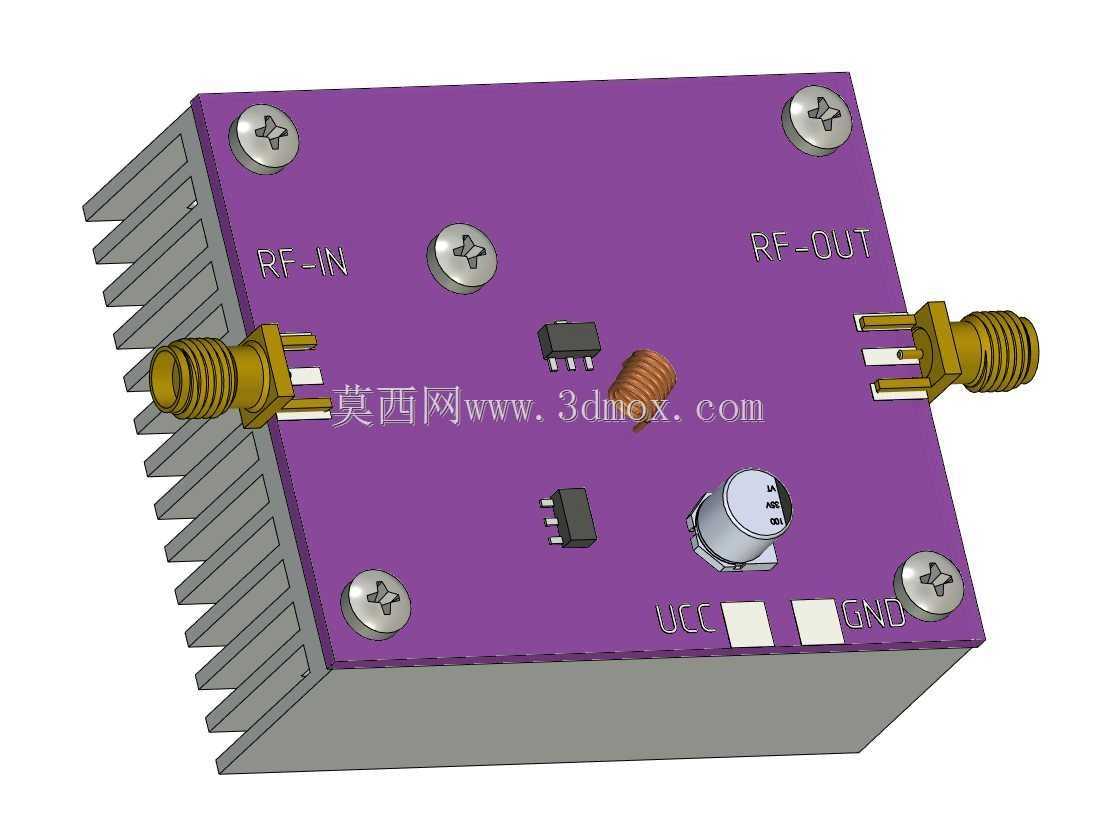

　　从安装边界来看，整块板卡为矩形结构，四个角预留了标准的螺丝固定孔，孔位间距匹配常见的小型设备安装仓尺寸，固定孔采用金属化包边处理，螺丝锁紧时不会出现PCB基材压裂的问题。板卡上的元器件全部采用表贴工艺焊接，最高的器件高度不超过板卡表面8mm，加上SMA接头的整体突出高度，整个板卡的安装厚度可以控制在15mm以内，能够轻松嵌入到小型手持发射终端、壁挂式无线信号中继器、工业遥控发射机的壳体内部，不会占用过多的内部结构空间。射频输入端口标注RF-IN，输出端口标注RF-OUT，电源端口的丝印清晰，现场安装接线时不容易出现接反的问题，板上预留的功率管静态工作点调试焊盘，也方便生产调试时根据实际器件参数微调工作状态，保证每块板卡都能工作在最佳放大区间。

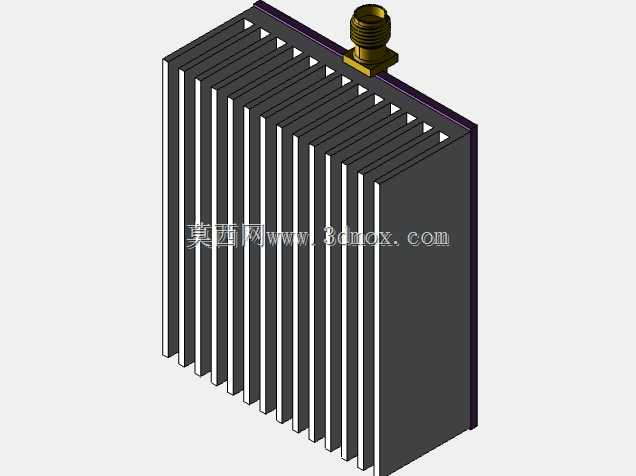

　　在实际选型适配的时候，需要注意这款功放是针对433MHz、315MHz两个ISM频段做的匹配优化，不能直接跨频段使用，否则会出现放大效率骤降、输出功率不足甚至烧坏器件的问题。安装时要尽量让板卡远离设备内部的开关电源、电机驱动这类强干扰源，射频输出线尽量采用阻抗匹配的同轴电缆，减少路径上的信号损耗，如果是长时间满功率工作的场景，可以在板卡底部额外加装薄铝散热片，进一步提升散热能力，保证设备长期工作的稳定性。这款板卡的结构设计充分考虑了嵌入式安装的需求，没有多余的突出结构，固定孔位、接口位置的布局都经过优化，在做三维结构适配的时候，可以直接按照板卡的实际轮廓做安装仓的限位设计，不需要额外预留过多的避让空间，能够有效缩小整个发射设备的整体体积。
