便携式电源分隔模块结构设计

项目分类:变压器/电感器 发布时间:2025-02-17 ID:939366
  • 便携式电源分隔模块结构设计
  • 便携式电源分隔模块结构设计
  • 便携式电源分隔模块结构设计
  • 便携式电源分隔模块结构设计
  • 便携式电源分隔模块结构设计

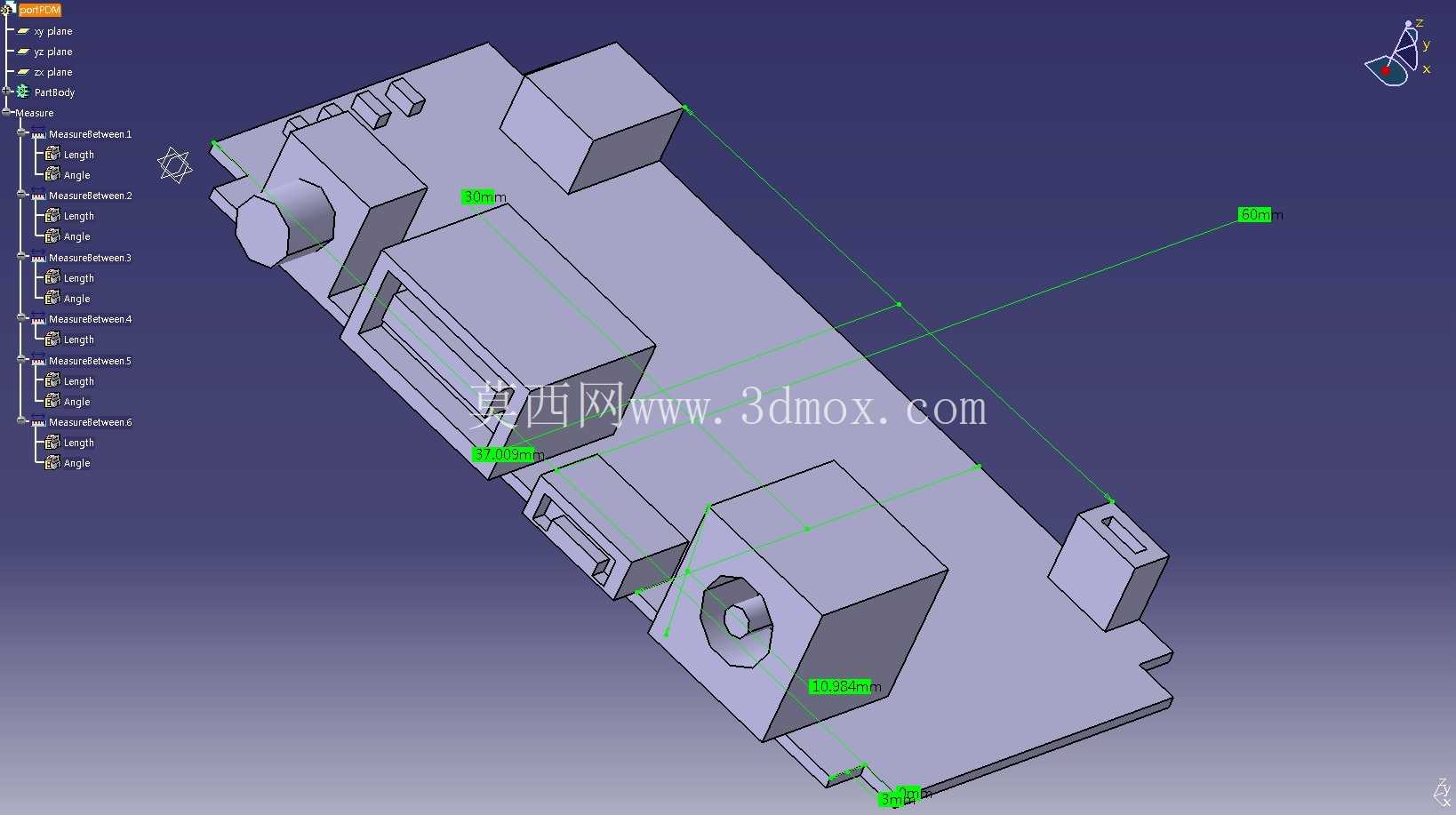

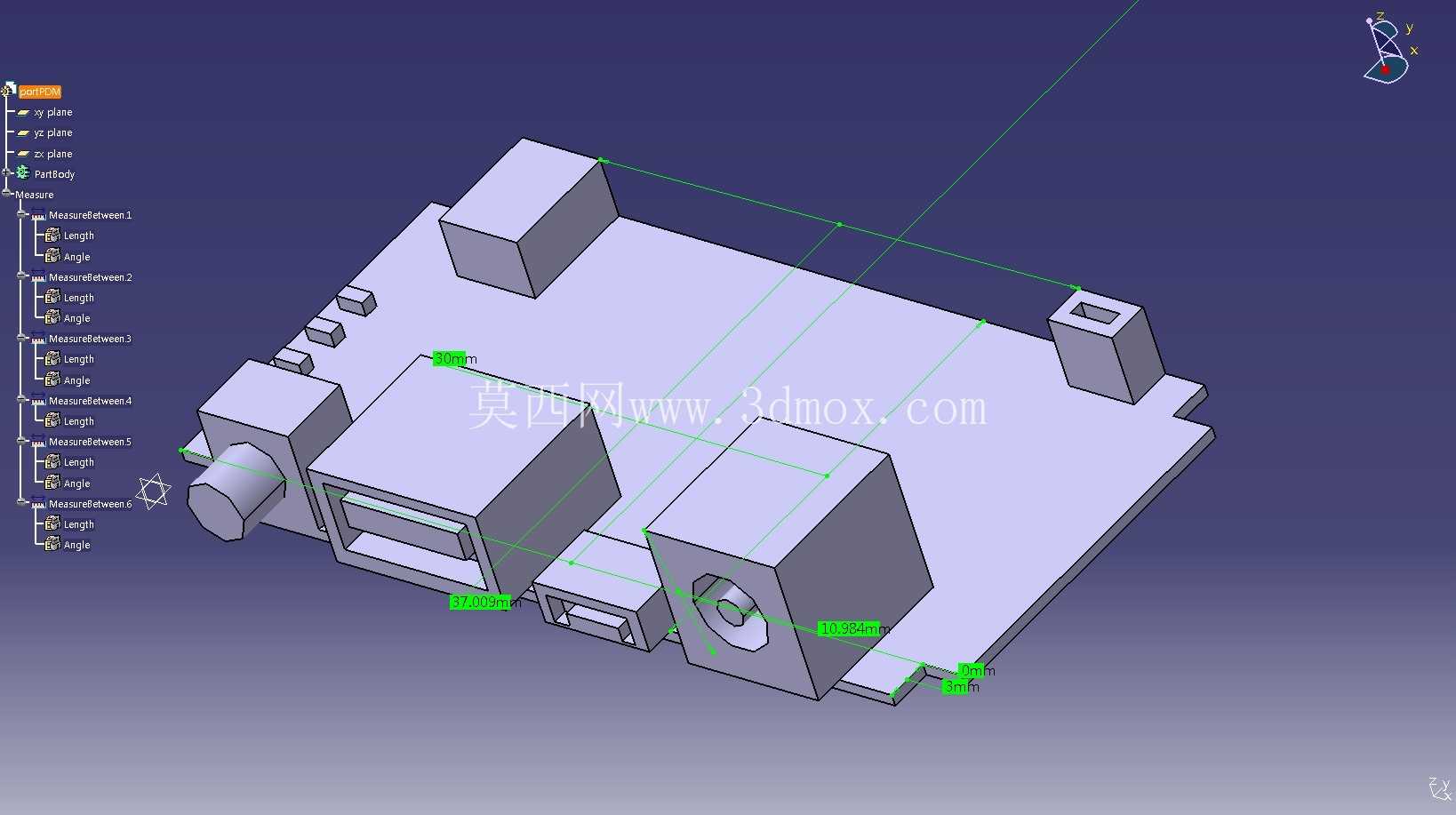

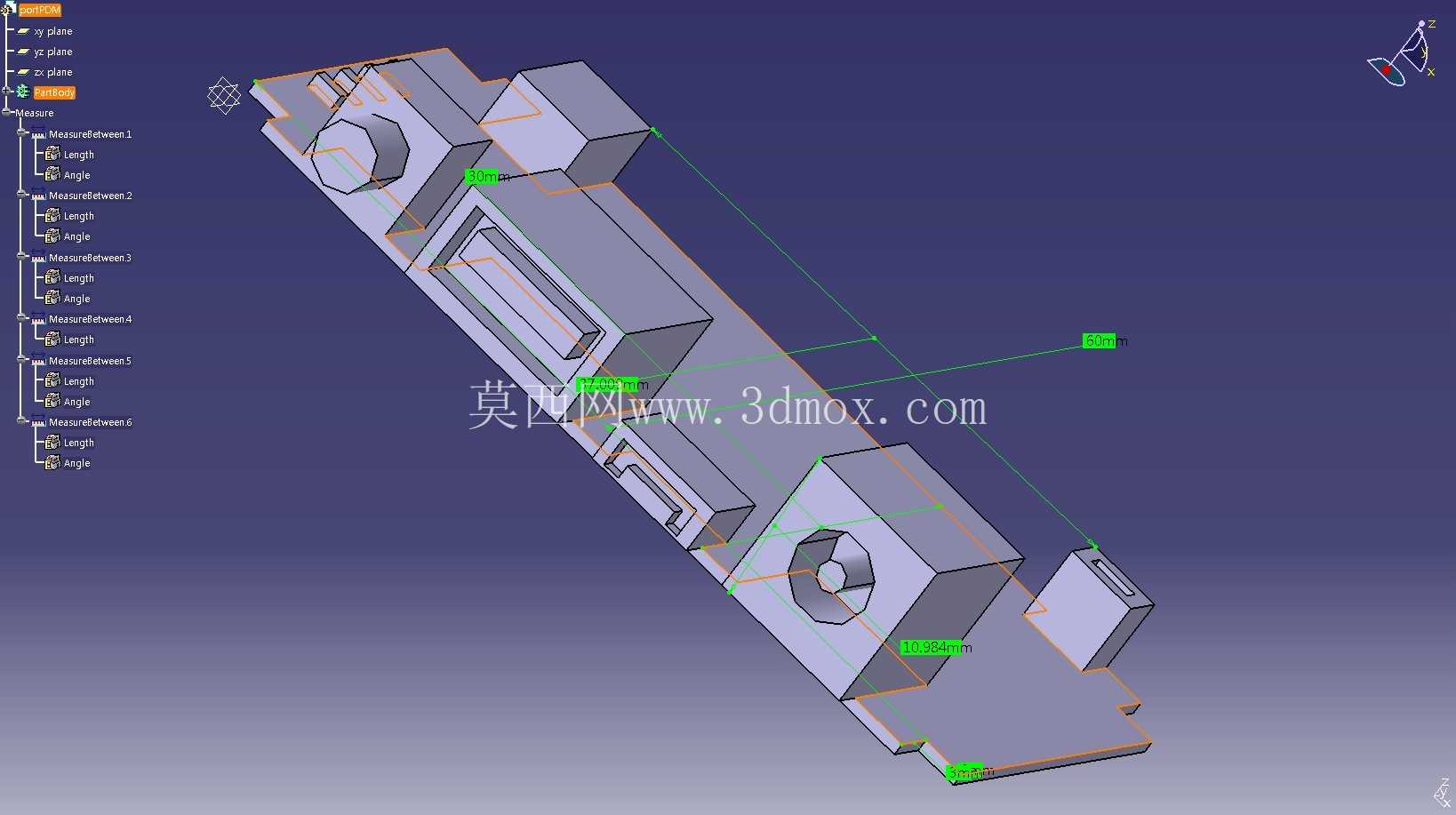

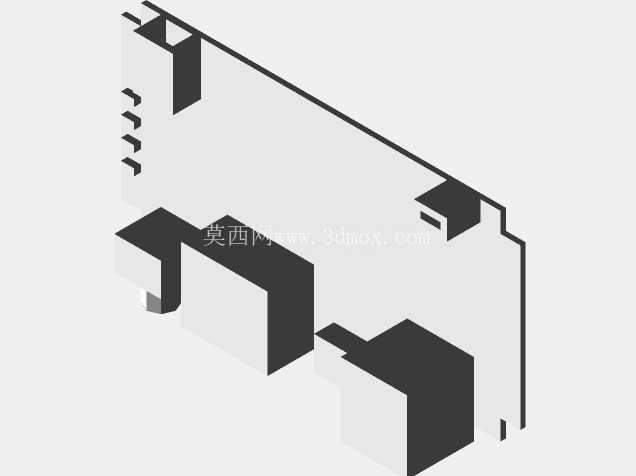

  在户外便携测试设备、小型移动工控终端、现场检修用电子仪器这类需要多回路独立供电的场景里,不同功能电路间的电源串扰一直是影响设备运行稳定性的核心问题,这款便携式电源分隔模块正是针对这类需求完成的结构设计,核心作用是在有限的安装空间内实现多路输入输出电源的物理分隔与电气隔离,避免不同功率等级的电路之间出现电磁干扰、电压倒灌等问题。从结构布局来看,模块采用一体化基板承载所有功能组件,基板上根据不同元件的功率等级、发热特性做了分区排布:大体积的隔离绕组组件布置在基板两侧的边角位置,既可以利用边角空间预留足够的散热间隙,也能让绕组产生的磁场远离中间区域的敏感信号元件;中间区域排布的是接线端口与辅助电路元件,端口采用侧出式设计,接线方向与基板平面平行,能够大幅降低模块安装后在设备内部占用的垂直空间,适配便携设备紧凑的内部腔体。

  设计过程中优先考虑了安装边界的适配性,基板整体采用规则矩形轮廓,四个边角预留了标准安装孔位,孔位间距匹配便携电子设备通用的安装螺柱规格,不需要额外做转接支架就可以直接固定在设备腔体的预留安装位上;所有元件的最高凸起高度控制在统一尺寸范围内,确保模块安装后不会和设备上盖、内部其他排线组件产生结构干涉,同时元件之间的走线槽预留了足够的宽度,既可以走高压侧的功率走线,也能容纳低压侧的信号走线,不同电压等级的走线之间通过基板上的凸起隔筋做物理分隔,避免装配过程中出现线材磨损导致的短路风险。

  从实际使用的角度出发,模块的结构设计充分考虑了便携设备的使用工况:所有元件均采用焊接加卡扣双重固定的方式,即使设备在移动过程中出现振动、轻微磕碰,也不会出现元件松脱、接线移位的问题;绕组组件外部做了绝缘包覆处理,即使在潮湿的户外现场环境下使用,也能避免绝缘性能下降带来的安全隐患。在功能实现层面,这款模块可以同时接入多路不同电压等级的输入电源,经过内部的隔离分隔之后输出相互独立的供电回路,分别给设备内的主控电路、信号采集电路、功率输出电路供电,不同回路之间的隔离度满足工业级现场使用的要求,不会因为某一路负载出现短路故障就影响其他回路的正常供电。

  结构设计时还特意将发热相对明显的元件布置在靠近基板边缘的位置,工作时产生的热量可以通过基板直接传导到设备外壳上散出,不需要额外加装散热片,进一步压缩了模块的整体体积,让模块可以适配更多内部空间有限的便携电子设备。对于需要做便携设备结构开发、小型工控终端电路布局的工程师来说,这款模块的结构设计可以直接参考复用,其分区排布的思路、安装孔位的预留方式、隔筋走线的设计,都能有效缩短同类产品的开发周期,避免在结构适配、电磁兼容方面出现反复改模的问题。
