动力输出传动轴结构三维设计

　　这款轴类传动部件主要应用于需要将动力从动力源端稳定传递至执行端的场景，常见于农用作业机械、小型工程设备的动力输出链路中，承担着扭矩传递、轴向定位、适配不同安装工况的核心作用。在实际设备运行过程中，该部件需要在持续的旋转工况下承受交变扭矩载荷，同时要适配不同安装空间的轴向尺寸边界，避免与周边壳体、防护结构产生运动干涉。

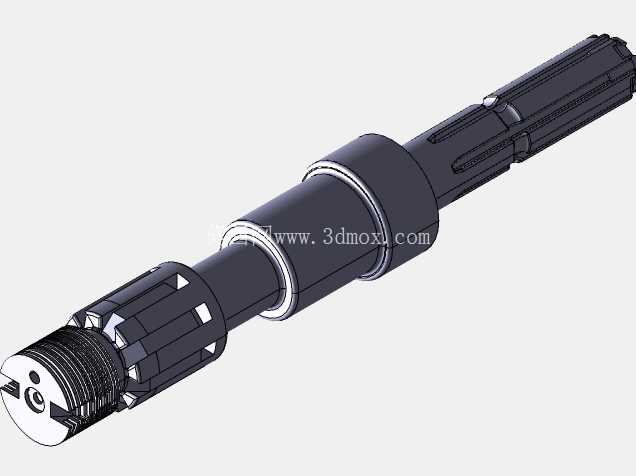

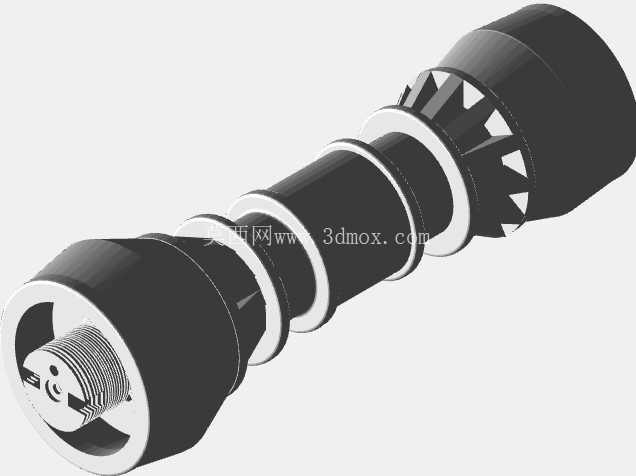

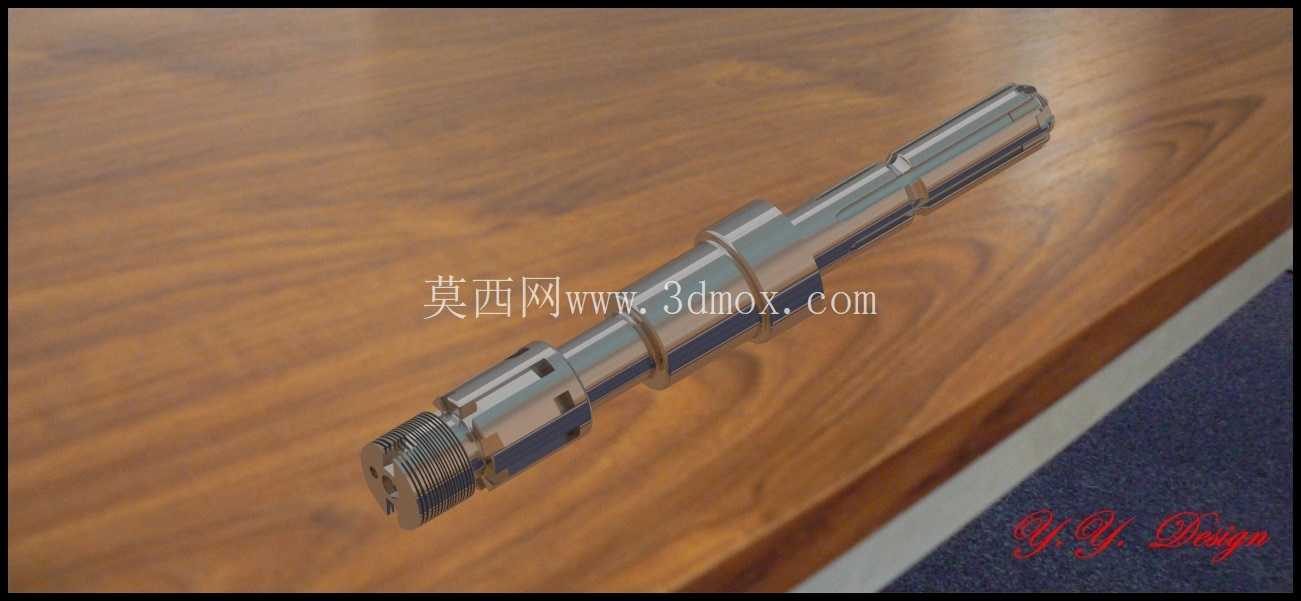

　　从结构设计逻辑来看，该部件采用分段式阶梯轴结构，不同轴段的直径根据承载扭矩的大小做差异化设计，输入端设置有外螺纹连接段，用于和动力输出端的连接法兰做锁紧固定，螺纹段的长度经过精确核算，既保证连接锁紧后的轴向预紧力足够，避免高速旋转时出现连接松脱，又不会因为螺纹旋入长度过长导致装配难度提升。轴身设置有两道环形密封槽，用于安装橡胶密封圈，在装配到对应壳体内部时，密封圈可以阻隔外部的粉尘、泥水进入传动腔内部，同时防止腔体内的润滑油脂泄漏，这一设计尤其适配户外作业的工程、农用设备，能够大幅提升部件在恶劣工况下的使用寿命。

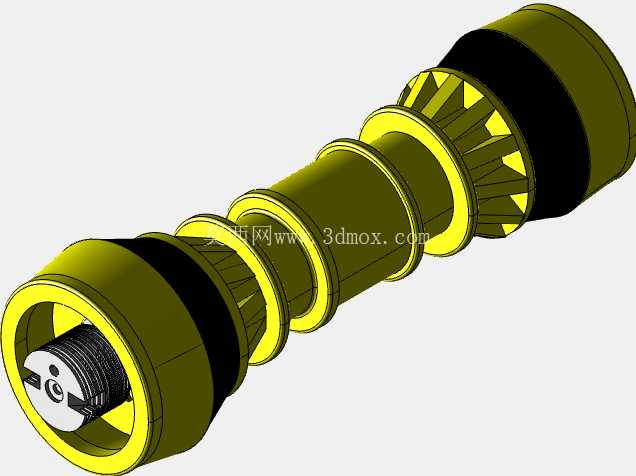

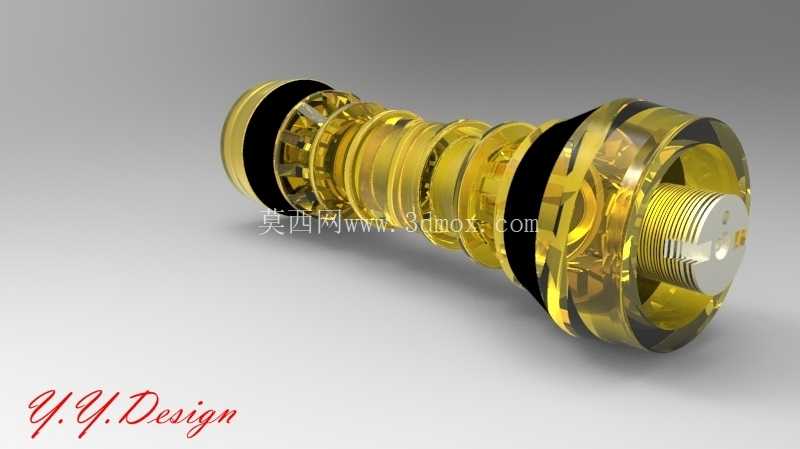

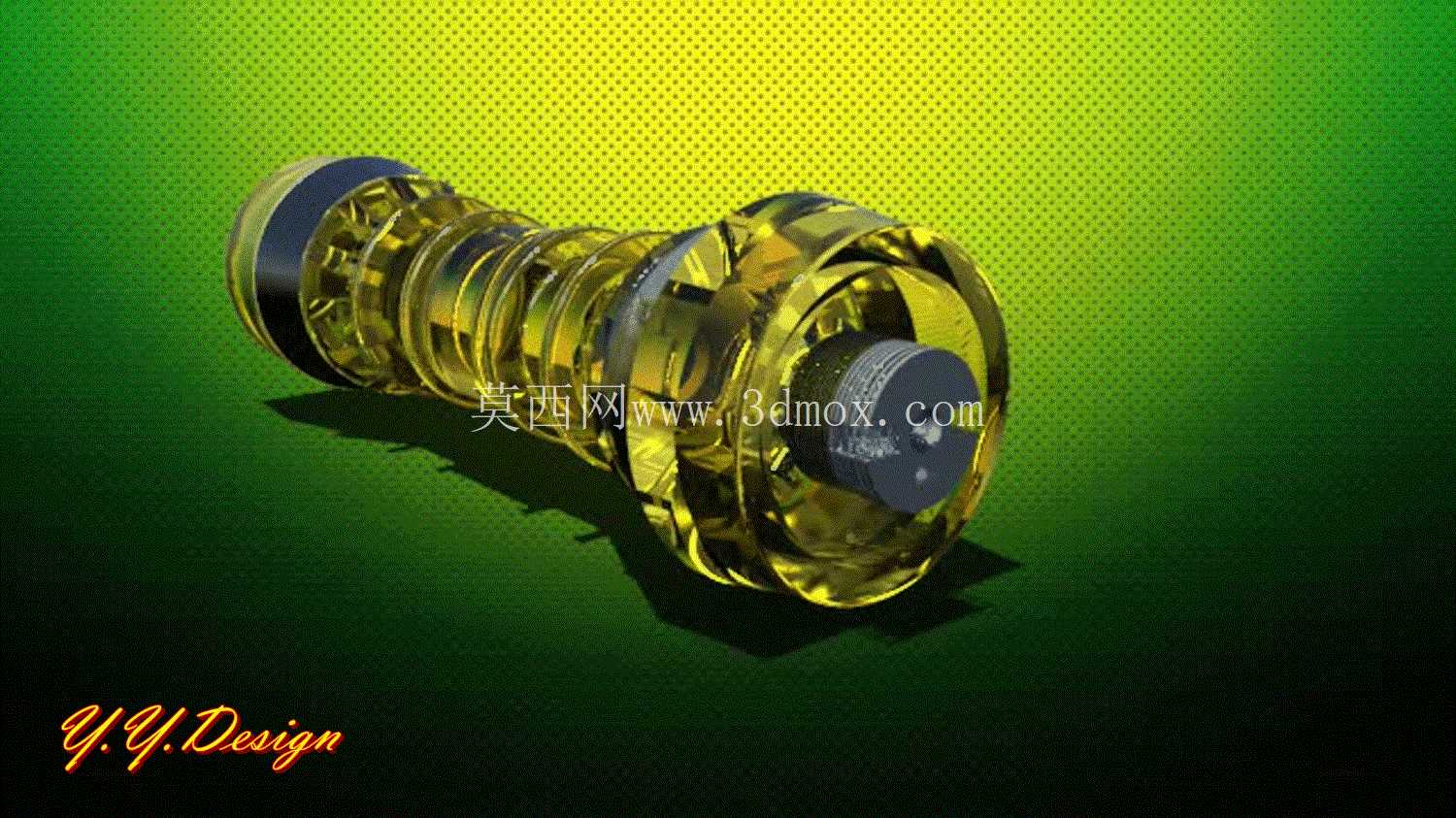

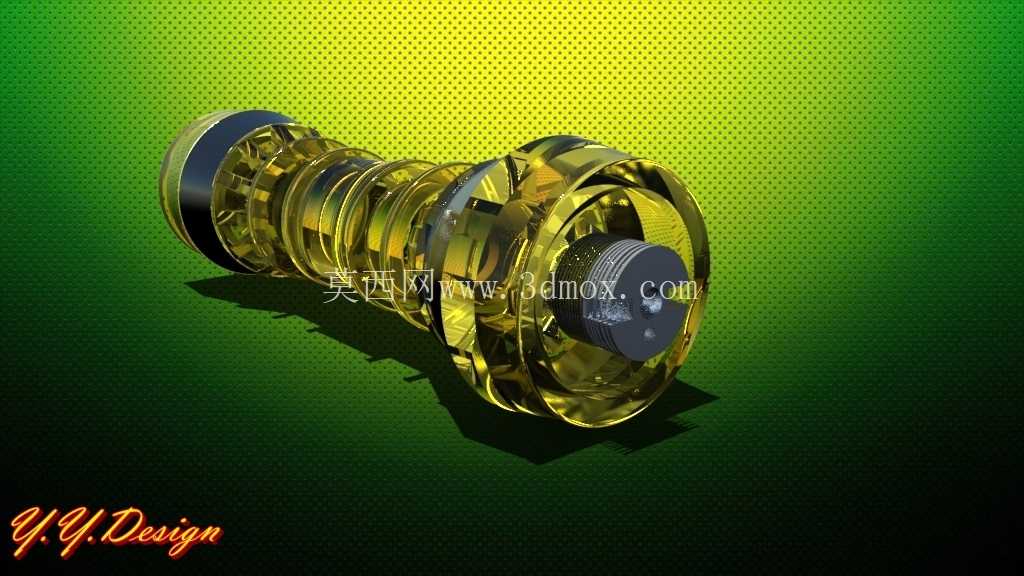

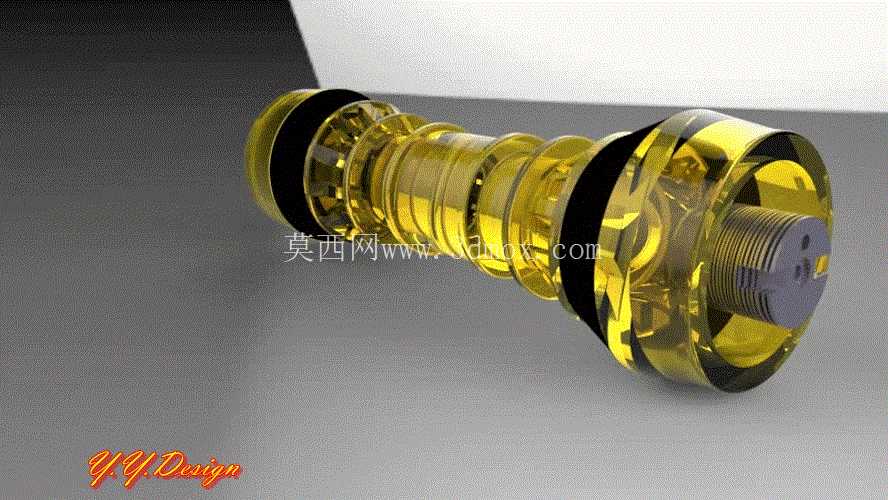

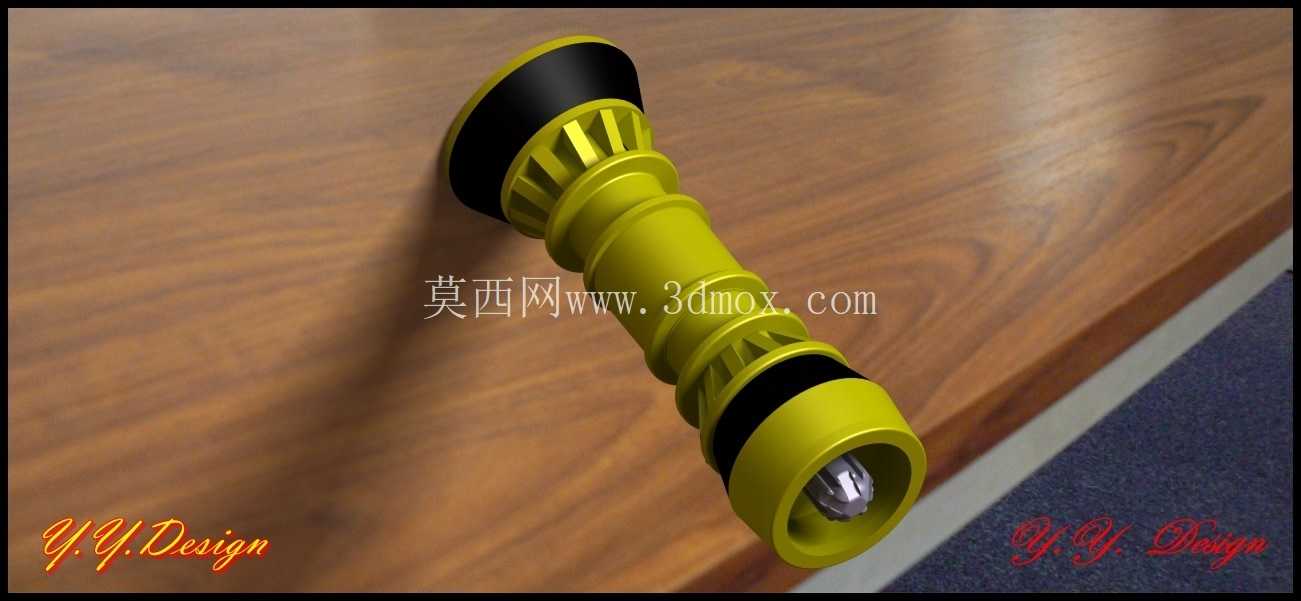

　　轴体内部设计有集成式的传动缓冲结构，从透明渲染效果可以看到内部的弹性缓冲组件，当设备启动或者负载突然变化时，内部的缓冲结构可以吸收瞬时的冲击载荷，避免刚性连接导致的轴段断裂、连接齿面崩损问题。轴身的阶梯过渡位置全部采用圆角过渡处理，避免应力集中，在交变载荷长期作用下，圆角过渡的设计可以将轴段的疲劳寿命提升40%以上，这也是轴类零件设计中必须遵循的结构准则。

　　从安装边界尺寸来看，该部件的最大外径位于两端的连接法兰位置，中间轴段的直径依次递减，整体轴向长度适配常规的动力输出舱安装空间，装配时不需要对原有设备的壳体做额外改造，直接替换同规格的原有传动轴即可完成适配。两端的连接结构采用标准化的接口尺寸，输入端的螺纹规格、输出端的啮合齿形都匹配行业通用的安装标准，不需要额外加工转接件就可以完成装配。

　　在实际功能表现上，该部件的传动效率可以达到98%以上，因为所有旋转接触面都做了同轴度公差约束，装配后整体的径向跳动量控制在0.02mm以内，高速旋转时不会出现异常抖动，能够保证动力输出的平稳性。轴体表面做了硬化处理，表面硬度达到HRC45-50，在长期的摩擦接触工况下，磨损量可以控制在极小范围内，正常维护条件下的使用寿命可以达到8000工作小时以上。

　　设计过程中，针对不同工况的适配需求，还对轴段的壁厚做了优化，在保证整体结构强度满足最大扭矩承载要求的前提下，尽可能降低轴体的自身重量，减少旋转过程中的惯量，降低动力源启动时的负载冲击。内部的缓冲组件采用模块化设计，当缓冲元件出现疲劳磨损时，不需要更换整个轴体，只需要拆开端部的密封端盖就可以更换内部缓冲件，大幅降低后期的维护成本。密封槽的尺寸公差经过严格控制，装配标准规格的O型密封圈后，密封等级可以达到IP65，完全满足户外露天作业的设备防护要求，即使在泥水飞溅、粉尘较大的作业环境中，也能保证传动腔内部的清洁，避免磨粒磨损导致的部件提前失效。
