明纬EPP系列电源适配PSU套管外壳结构

　　在桌面级DIY电子设备、小型工控集成装置、3D打印改装供电单元这类场景里，开关电源的外露安装始终是个绕不开的问题：明纬EPP系列作为高性价比的宽幅供电选项，覆盖300W到500W功率段，被大量爱好者和小批量设备开发者选用，但原厂裸板结构没有统一的防护外壳，接线端裸露易积灰短路，侧边散热区无导流结构，叠装时还容易和周边线材、金属结构件发生干涉，这款适配套管外壳就是针对这些实际工程痛点做的定制化结构设计。

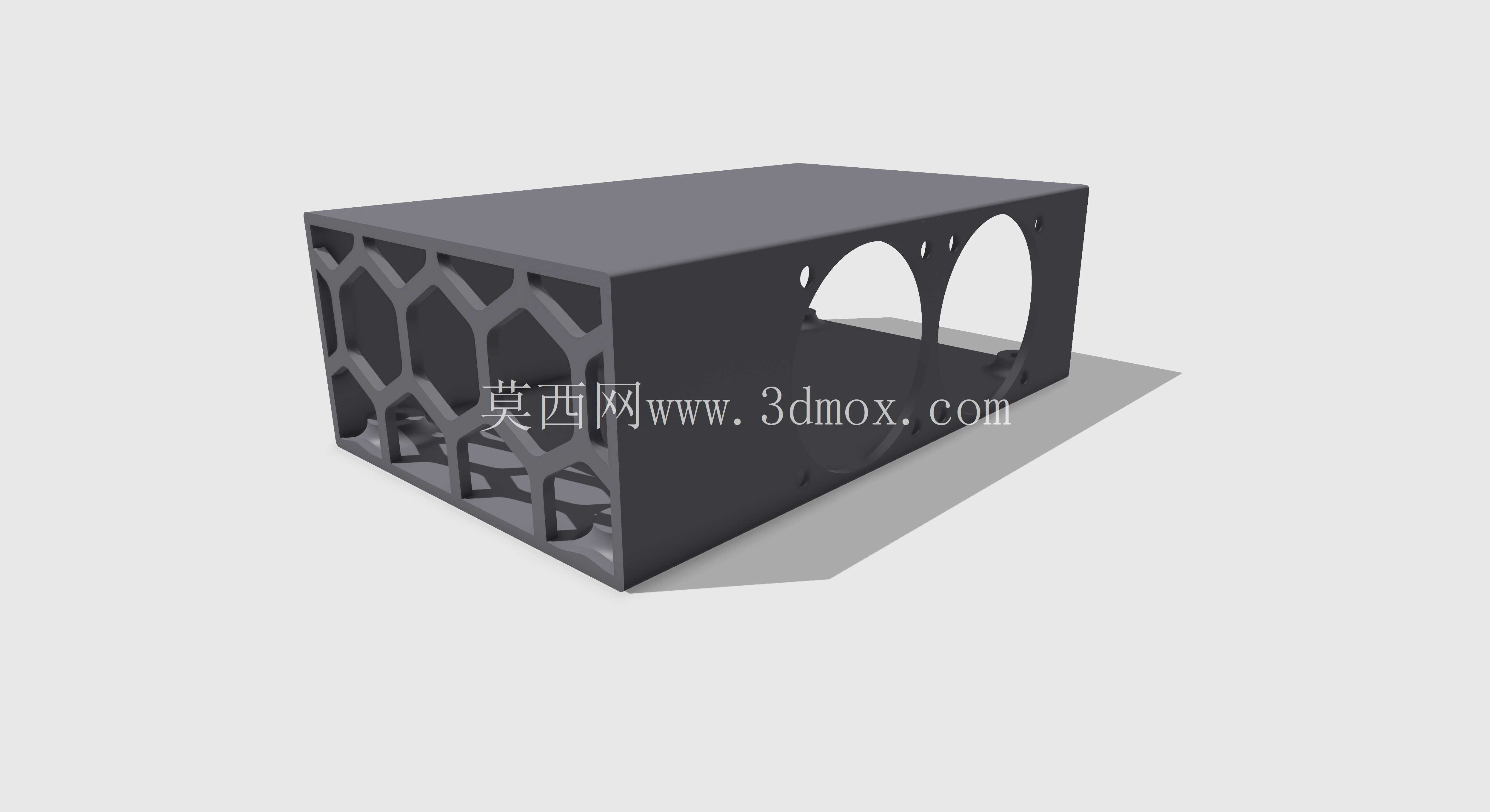

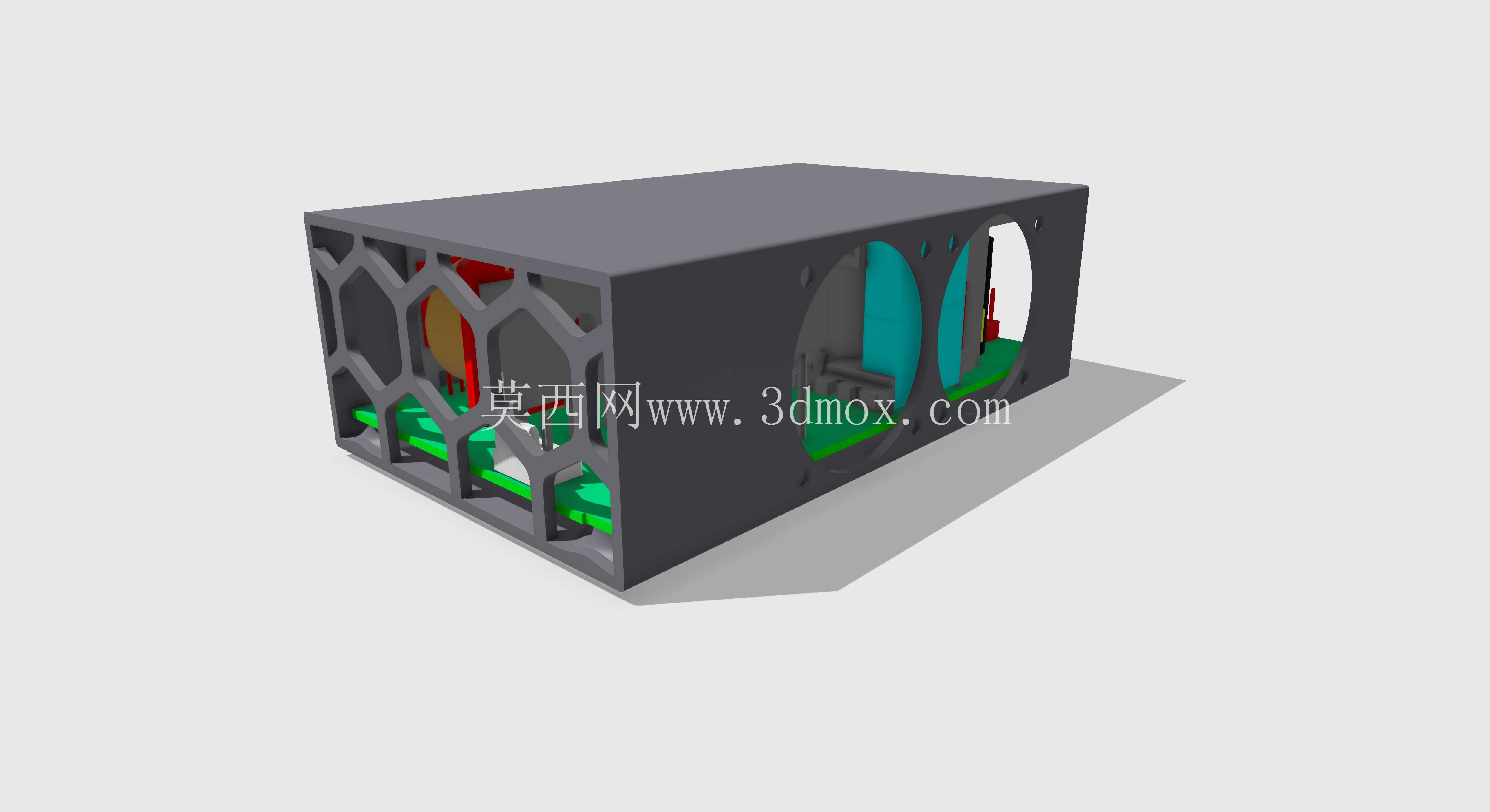

　　从实际安装边界来看，外壳整体内空尺寸严格匹配EPP-300、400、500全系列对应型号的PCB板轮廓，外形尺寸控制在132mm×43mm×81.2mm，刚好能卡在标准1U设备安装位的预留间隙里，不会超出常规小型工控机箱、DIY桌面电源盒的内部安装限高。外壳侧边做了六边形镂空的格栅结构，不是单纯的装饰造型：每一个镂空孔的位置都对应电源板上发热元件的排布区域，MOS管、整流桥这些高热器件刚好正对格栅开孔，自然对流状态下的散热风道能直接覆盖热源，不会因为加了外壳导致电源温升超标。

　　安装固定逻辑上完全贴合现场装配的实际需求，不需要额外给电源板打孔改结构：外壳预留的4个M3×6mm螺钉安装位，刚好对应EPP系列电源板原厂自带的固定孔位，直接用螺丝就能把PCB锁在外壳内部的定位柱上，不会出现板件晃动、引脚受力的问题。另外预留的4个M3×5mm×4mm黄铜热熔插件位置，是专门给外壳和设备主体连接准备的，不管是装在3D打印机的电控仓里，还是固定在小型测试电源的面板后侧，都能直接用标准M3 FHCS螺丝做双面安装，不需要额外做螺母预埋，装配效率比常规扎带固定高很多。

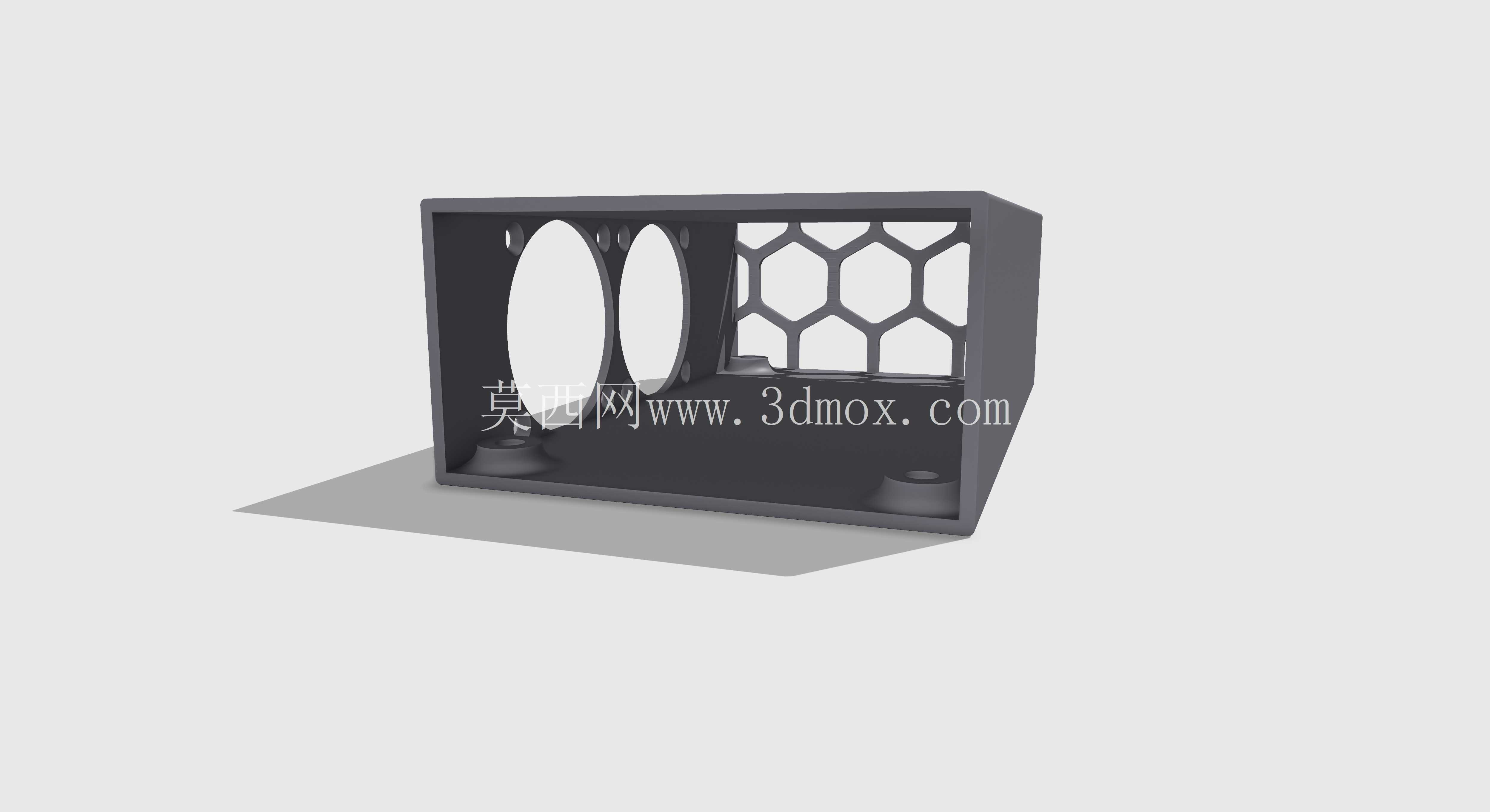

　　外壳的一端预留了标准40mm风扇安装位，兼容4010、4020规格的DC12V散热风扇，针对高负载持续运行的场景，比如长时间给大功率舵机测试台、多轴3D打印机供电的时候，可以直接加装风扇做强制风冷，风扇接线可以从外壳内部预留的走线槽走到电源板的辅助供电端，不会出现线材外露被扇叶打到的问题。另一端的开孔完全匹配EPP系列电源的输入输出端子位置，AC输入插座、DC输出接线柱的位置都做了精准避让，装完外壳之后不需要额外扩孔就能直接插线接线，端子周围做了2mm高的挡边，能避免接线时螺丝掉落到电源板上造成短路。

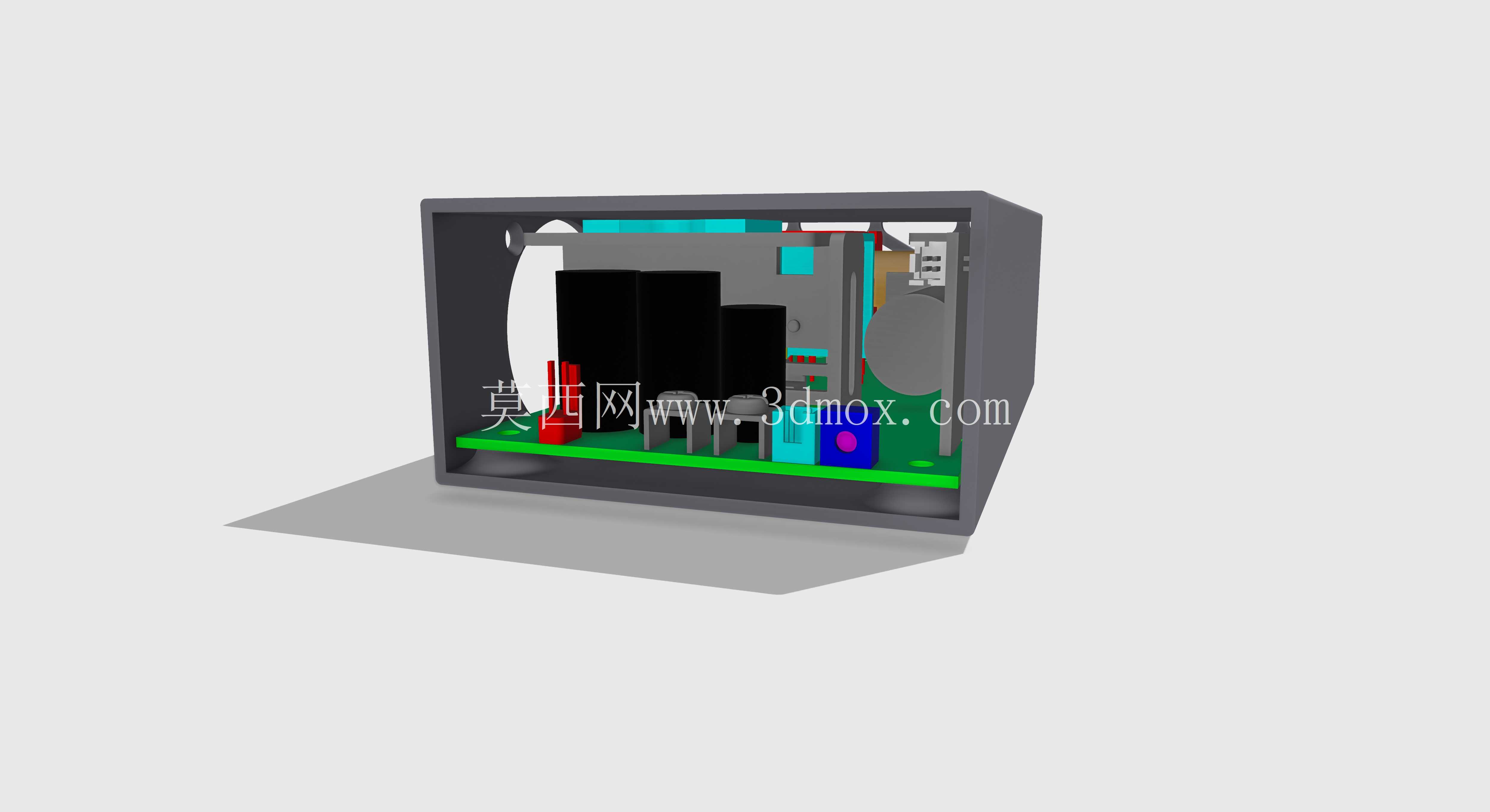

　　做结构设计的时候特意考虑了3D打印的工艺适配性，所有壁厚都控制在2mm，没有大角度的悬空结构，不需要加太多支撑就能打印成型，打印完成之后的支撑拆除工作量很小，不管是用PLA还是PETG材料打印，都不会出现壁厚不均导致的翘曲变形。外壳内部做了1mm的定位凸台，电源板装进去之后刚好卡在凸台上，和外壳内壁留出1mm的间隙，既可以避免板件背面的焊盘直接接触外壳造成短路，也能给板件背面的元件留出散热空间，不会因为贴得太近导致热量积聚。

　　从实际使用场景的适配性来看，这款外壳不光能用来做固定安装的防护，也适合做便携式测试电源的外框：外壳边角做了R3的圆角处理，没有尖锐的棱角，日常拿取的时候不会划手，侧边的格栅也能方便观察内部电源的指示灯状态，不用拆开外壳就能判断电源是否正常工作。叠装使用的时候，外壳上下表面做了0.5mm的定位凹槽，多个同规格外壳叠放的时候不会出现滑动偏移，适合多电源组配的集成设备使用，比如多电压输出的测试台、小型自动化设备的分路供电单元，都可以用这个外壳做统一的防护安装。

　　很多DIY场景里大家给电源做外壳经常会遇到尺寸不准、固定位不匹配、散热不够的问题，这款结构在设计的时候逐一核对了全系列EPP电源的板型尺寸，从12V输出的300W型号到54V输出的500W型号，所有板件的固定孔位、端子位置、元件高度都做了公差适配，哪怕不同批次的电源板元件高度有0.5mm以内的误差，也能顺利装进去，不会出现元件顶到外壳内壁的情况。内部预留的走线空间足够容纳输入输出的接线，线径到16AWG的硅胶线也能顺利走到端子位置，不会出现压线、卡线的问题。
