Trisonica迷你风与天气传感装置结构设计

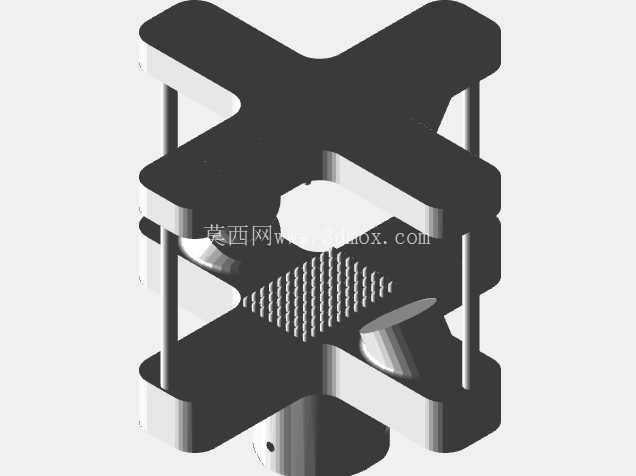

　　在野外气象站布设、城市楼宇风环境监测、光伏电站风况采集、小型无人机起降场气象保障这类场景里，传统分体式风速风向、温湿度、气压传感组件往往存在安装件多、校准流程繁琐、迎风面扰流大影响检测精度的问题，这款集成式的风与天气传感结构，正是针对这类分散式、轻量化部署的需求做的一体化设计。从结构布局来看，整体采用十字交叉的层叠式架构，上下两层十字形承力框架通过四根对称布置的竖向支撑柱连接，形成稳定的笼式受力结构，这种布局首先能保证各个方向来风都能无遮挡进入中间的检测腔体，不会因为结构件的遮挡导致某一风向的检测数据出现偏差。中间检测区域的网格状整流结构，是设计里很关键的细节，来流经过网格整流后会消除局部紊流，让进入超声检测区间的气流更平稳，避免阵风扰动带来的检测值跳变，相比没有整流结构的开放式超声风传感器，这种设计在近地面紊流较多的安装场景下，数据稳定性会有明显提升。侧面预留的斜向检测探头安装位，是为超声换能器预留的装配空间，四个方向的换能器两两对射，通过声波在气流中的传播时间差计算风速风向，相比传统的风杯、风标式机械传感器，没有转动磨损部件，长期户外部署不需要定期维护转动轴承，也不会因为沙尘卡滞导致设备失效。

　　带管道的延伸结构设计，是为了适配管道内风速检测的场景，比如通风管道出风口的风速监测、农业大棚通风口的风量统计，只需要把下端管道段对接在通风管路出口，就能直接检测管道内流出的气流参数，不需要额外做转接工装，兼顾了户外露天安装和管道内嵌安装两种使用需求。从安装边界来看，十字形框架的四个延伸端都预留了安装孔位，不管是用抱箍固定在气象立杆上，还是用螺丝固定在设备平台、建筑外立面，都能找到对称的受力点，不会因为安装偏心导致设备在大风工况下出现晃动，影响检测精度。竖向支撑柱采用细径圆柱设计，尽可能减小对来流的阻挡面积，同时柱体做了等直径设计，避免不同高度的柱体扰流在检测区间形成涡流。

　　上下层框架的边缘做了圆弧导角处理，一方面是避免尖锐边角在安装维护时划伤操作人员，另一方面也能减少框架边缘的气流分离，降低结构自身产生的风噪对超声检测的干扰。设备下端的柱形连接段，内部预留了走线空间，所有检测探头的线缆都可以从内部空腔引出到安装杆内部，不会有外露线缆，既避免户外长期日晒导致线缆老化，也不会因为线缆兜风增加设备的风阻载荷。在结构强度设计上，层叠的框架采用等壁厚的加强筋布局，十字交叉的中心区域做了局部加厚，因为这个位置是所有支撑柱和检测组件的安装基准，加厚处理能保证在强风工况下，整个结构的形变量控制在超声检测的允许误差范围内，不会因为框架形变导致换能器的对射角度出现偏移，影响检测精度。

　　针对户外使用的凝露、积水问题，检测腔体的网格整流面下方预留了微小的排水缝隙，雨天进入腔体的雨水可以顺着缝隙自然排出，不会在腔体内积水浸泡检测元件。这种一体化的集成结构，相比传统分体式气象传感组件，整体安装体积缩小了近六成，现场部署的时候只需要固定一个设备、接一组线缆就能完成所有风参数和基础气象参数的采集，不需要分别校准多个传感器的安装角度和水平度，能大幅降低现场施工的工作量，不管是临时布设的移动气象监测点，还是长期固定的户外监测站点，都能适配安装需求。在做三维建模的时候，各个装配位都预留了标准的公差配合间隙，换能器安装位的定位基准和框架的安装基准做了统一，保证零件加工完成后装配不需要额外修配，就能满足换能器的对射精度要求，支撑柱和上下框架的连接采用定位孔加锁紧螺丝的方式，既方便拆装维护，也能保证长期使用不会出现连接松动。
