  在低压直流供电的各类电子、小型电气设备结构设计中,电源输入接口的固定可靠性、接线便利性一直是结构工程师需要重点考量的细节,这款带一体式L型安装支架的DC筒式插孔组件,正是针对板外接线、独立模块供电场景设计的接口固定方案。不同于直接焊接在PCB板上的贴片或插装DC插座,这款组件将插孔本体通过绝缘固定座与金属安装支架结合,不需要依赖电路板作为承载结构,可以直接固定在设备壳体、机架钣金或者内部安装梁上,适配那些电源接口需要远离电路板布置、或者设备本身无内置PCB仅做电源转接的应用场景,比如小型外置电源转接模块、桌面式供电分线装置、老旧设备电源接口改装、工业现场低压传感节点的供电输入改造等场景,都能用到这类独立安装的电源接口组件。

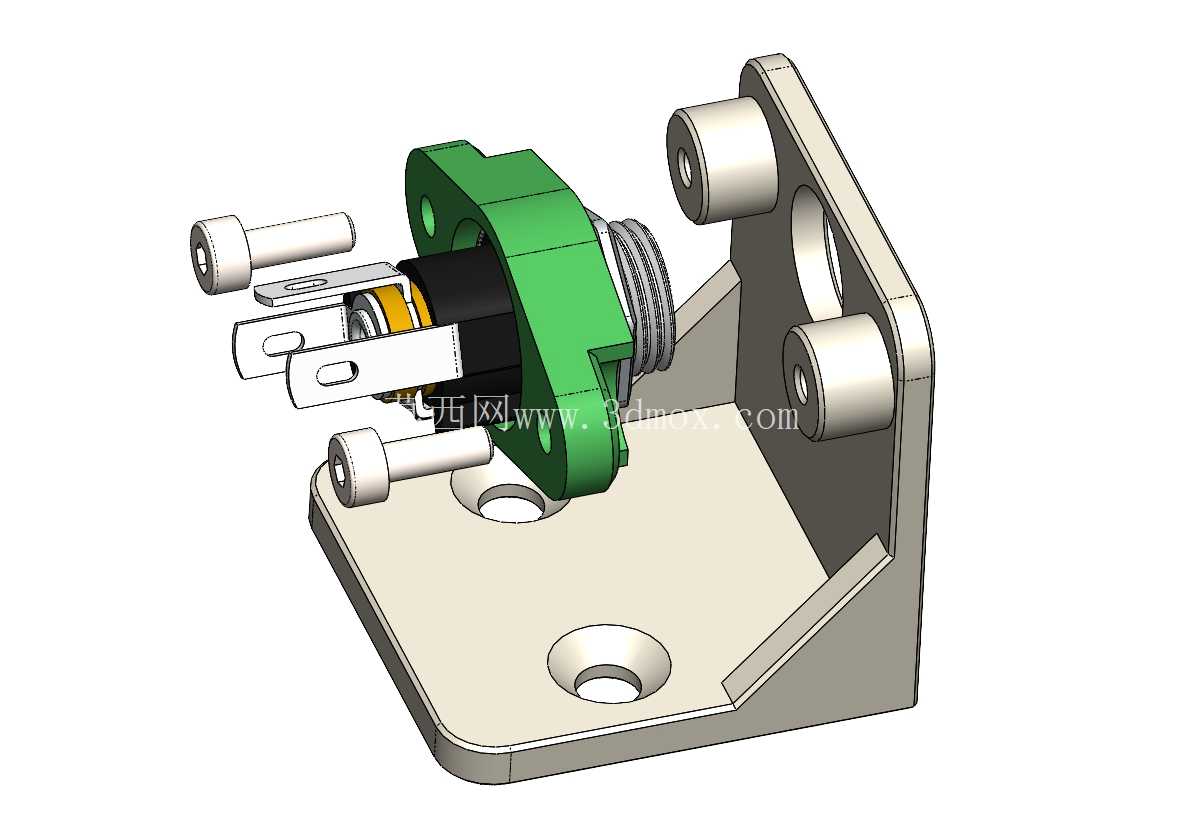

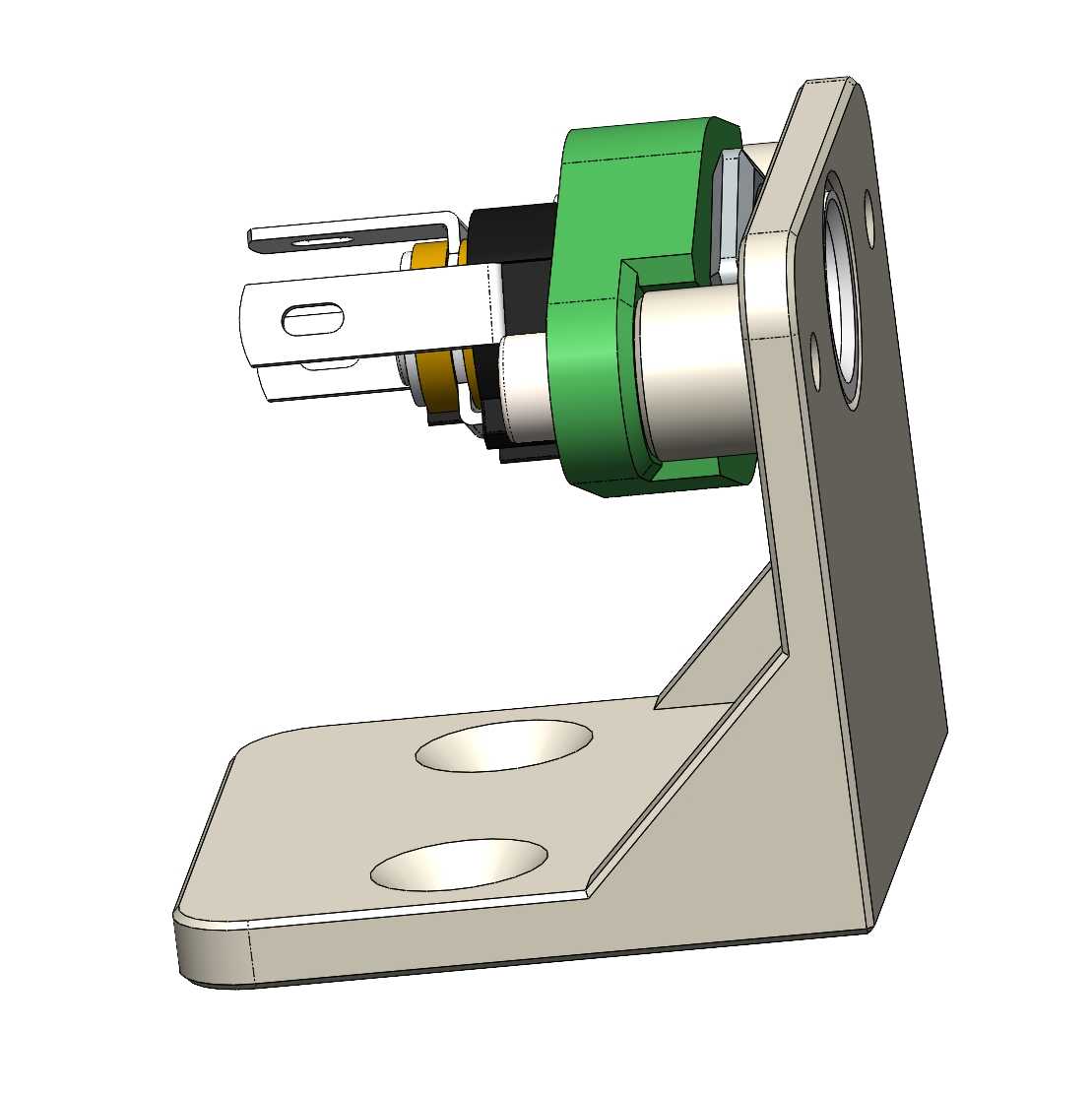

  从功能特性上看,这款组件的核心导电部分采用标准DC筒式插孔结构,适配外径5.5mm、内径2.1mm的常规DC电源插头,是目前低压直流供电领域应用最广泛的接口规格之一,导电插片采用外露式焊片设计,不需要在支架上预留过大的接线操作空间,电工可以直接在支架外侧完成导线焊接或者压接端子的螺丝固定,接线完成后不会和支架金属部分产生接触短路,因为插孔本体和金属支架之间设置了绿色的绝缘隔离衬套,衬套采用台阶式结构,一侧卡在支架的安装孔位上,另一侧包裹住插孔的金属外壳,完全隔断导电部分与安装支架的电气连接,即使设备金属外壳与支架连通,也不会出现电源外壳短路的问题。组件附带的两个定位销轴,是用来在装配时预先固定插孔与绝缘衬套的相对位置,避免安装螺丝锁紧时插孔发生转动,导致焊片方向偏移影响接线操作。

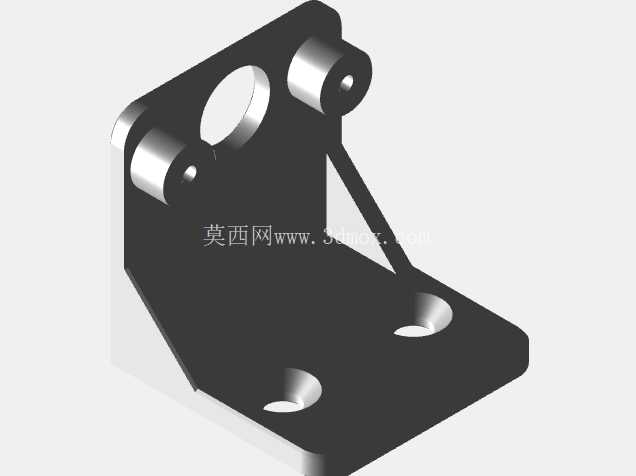

  设计思路上,这款安装支架采用L型折弯的钣金结构,竖直面用来固定DC插孔本体,水平面用来和设备基体做连接,两个安装面之间设置了三角加强筋结构,折弯处做了圆角过渡避免应力集中,即使长期受到插头插拔的侧向力,支架也不会出现折弯变形。竖直面上的插孔安装孔采用台阶孔设计,刚好容纳绝缘衬套的定位台阶,不需要额外做防呆结构就能保证插孔的安装角度一致,三个焊片对应的位置预留了足够的避让缺口,焊片伸出后不会和支架壁发生干涉。水平安装面上设置了两个沉头安装孔,孔位间距符合常规小尺寸电源接口的安装规范,可以用M3或者M4的沉头螺丝从上方锁紧,螺丝头部完全沉入孔内不会突出支架表面,保证支架和安装基面完全贴合,不会出现安装倾斜的问题。

  从安装边界尺寸来看,这款组件整体占用的安装空间非常紧凑,支架水平面的长宽尺寸适配小空间安装需求,竖直面的高度刚好覆盖插孔本体的固定段,不会过多占用设备内部的纵深空间,插孔中心距离安装基面的高度经过精准核算,插头插入后,插头尾部的线缆不会和安装基面产生摩擦,长期插拔使用也不会磨损线缆外皮。插拔力的控制上,插孔内部的弹性接触片采用了适配常规插头的弧度设计,插入时不会出现过松导致接触不良、或者过紧导致插头难以拔出的问题,接触片的导电部位做了镀镍处理,抗氧化能力强,长期使用也不会因为接触电阻过大出现发热问题。在实际选型使用时,需要注意安装基面的开孔位置要和支架的沉头孔位完全对齐,支架固定完成后再进行接线操作,焊接焊片时要注意控制烙铁温度,避免高温传导到绝缘衬套上导致衬套变形,影响插孔的固定强度。这类独立安装的DC接口组件,解决了常规板载DC插座无法脱离PCB安装的痛点,给低压直流设备的结构设计提供了更灵活的接口布置方案,不需要为了电源接口的位置特意调整PCB的外形尺寸,也能避免插拔力直接传导到PCB上导致焊盘脱落的问题,在小批量设备试制、设备改装维修场景下的实用性非常突出。
