工业管道流量测量用文丘里节流件结构

　　在化工、市政给排水、热力管网、油气输送等涉及流体输送的工业场景中，管道内流体流量的精准测量是工艺管控、能耗核算、安全运维的核心环节，文丘里式节流测量件正是这类场景下应用极为广泛的差压式流量测量核心元件。不同于孔板等节流件存在的压损大、前后直管段要求严苛、易被介质中杂质磨损堵塞的问题，文丘里结构通过平滑的收缩-喉道-扩散流道设计，能在实现稳定差压输出的同时，大幅降低流体经过测量件时的永久压力损失，对于大管径、低静压、含少量固体杂质的流体输送工况适配性更强。

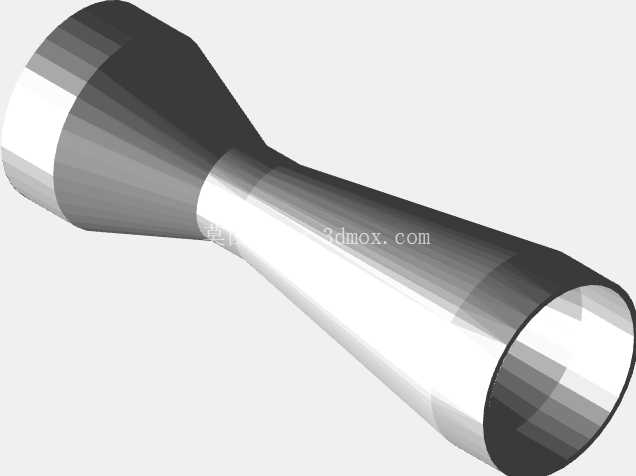

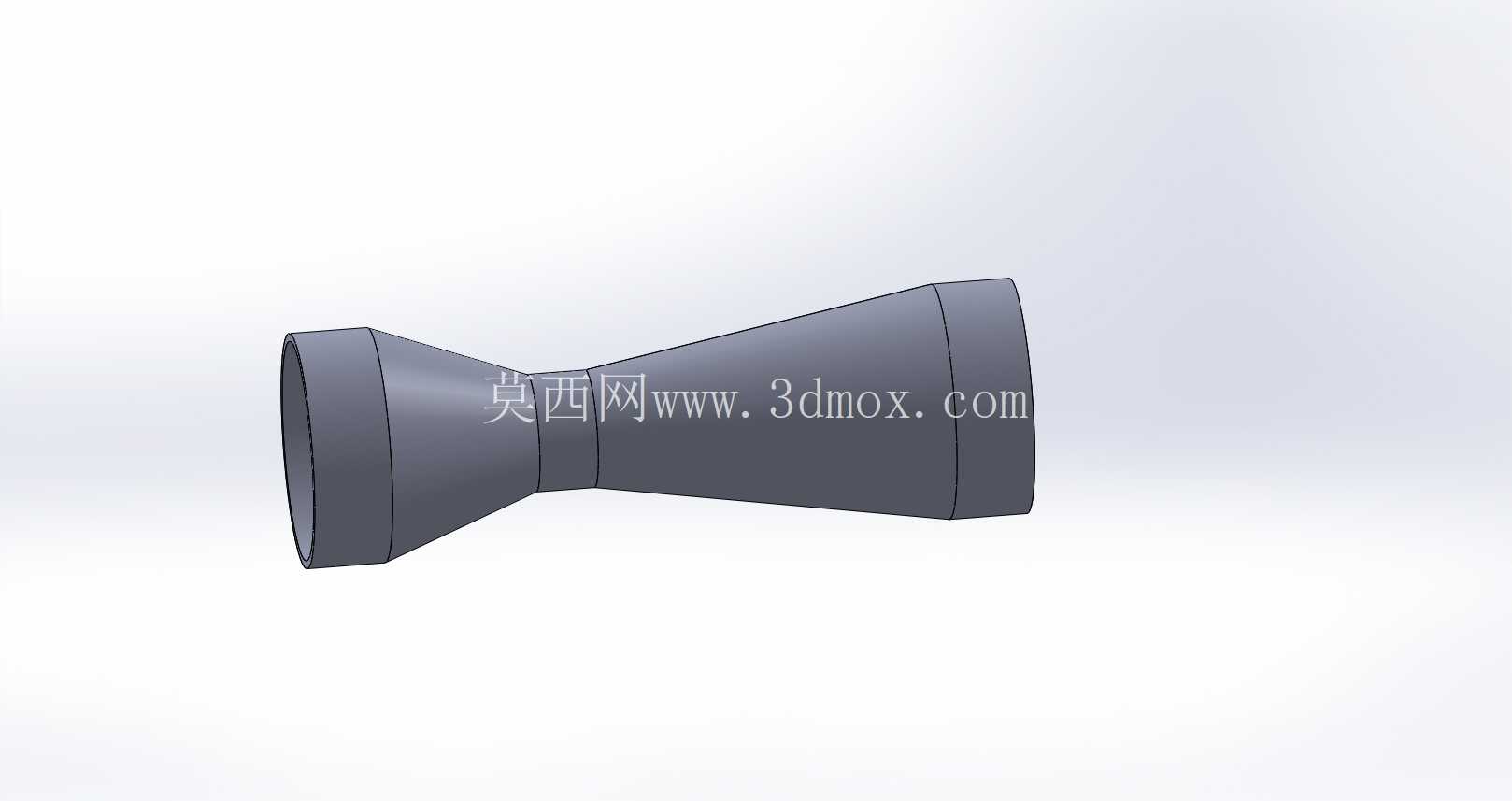

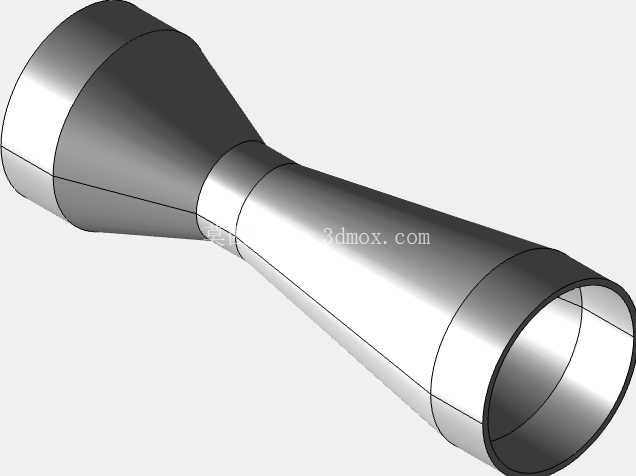

　　从结构设计逻辑来看，该文丘里测量件采用经典的经典文丘里管构型，整体为同轴回转体结构，入口段为平直的圆柱对接段，可直接与同公称通径的工业管道通过法兰或焊接方式对接，入口段之后是平滑收敛的锥形收缩段，锥角控制在21度左右，引导流体平稳加速，避免流道突变产生的涡流扰动；收缩段末端连接等直径的圆柱喉道段，这一区域是流体流速最高、静压最低的位置，差压变送器的高压侧取压口设置在入口平直段、低压侧取压口设置在喉道中段位置，通过测量两处的静压差，结合伯努利方程与流体工况参数即可换算出管道内的实时体积流量与质量流量；喉道之后连接的是长锥角的扩散段，扩散段锥角控制在7度到15度之间，引导高速流体逐步减速，将动能重新转化为静压能，尽可能降低流体经过测量元件后的压力损失，减少输送系统的能耗。

　　在安装边界设计上，该结构的两端对接端面与管道轴线保持严格垂直，同轴度公差控制在对应通径管道安装要求的范围内，避免安装后出现流道偏斜导致的测量误差；整体长度尺寸根据公称通径匹配设计，收缩段长度、喉道长度、扩散段长度的比例严格遵循差压式流量计的设计规范，保证流体在进入喉道前能形成稳定的流速分布，不会因为流道长度不足导致差压测量值波动。不同于插入式流量测量元件需要在管道上开设较大安装孔、维护时需要截断介质的问题，该文丘里测量件为直通式管段结构，安装时直接串接在工艺管道中，日常运维过程中没有活动部件，只要保证取压口不被介质堵塞，即可长期保持稳定的测量精度，对于高温高压的蒸汽输送、大口径的输水干管、带有少量粉尘颗粒的烟气测量等工况，这种结构的长期运行可靠性远高于其他类型的节流测量元件。

　　在建模过程中，所有流道面的过渡位置均做了平滑相切处理，没有尖锐的棱角或台阶，避免流体经过时产生局部涡流，一方面可以降低流致振动对测量精度和管道连接强度的影响，另一方面也能减少介质中固体颗粒在流道内的沉积，降低堵塞风险；结构壁厚根据对应公称压力等级的管道强度要求设计，可承受与对接管道一致的工作压力，不会因为节流件的存在成为整个管系的强度薄弱点。对于结构设计人员而言，在将该类元件接入管路系统时，需要注意预留足够的前后直管段长度，通常上游侧需要预留不短于5倍公称通径的直管段、下游侧预留不短于2倍公称通径的直管段，避免上游侧的弯头、阀门、变径等管件产生的旋流、偏流影响喉道处的流速分布，进而影响流量测量的准确度；同时在安装取压管路时，需要根据被测介质的类型选择合适的取压口朝向，测量液体介质时取压口设置在管道下半部、测量气体介质时取压口设置在管道上半部，避免取压管内出现积液或积气影响差压信号的准确传输。
