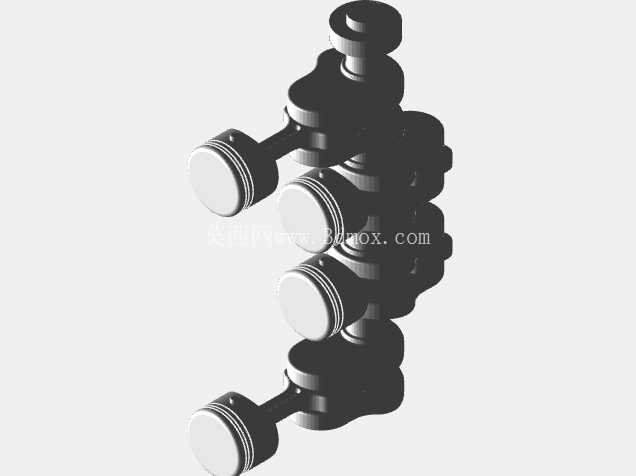

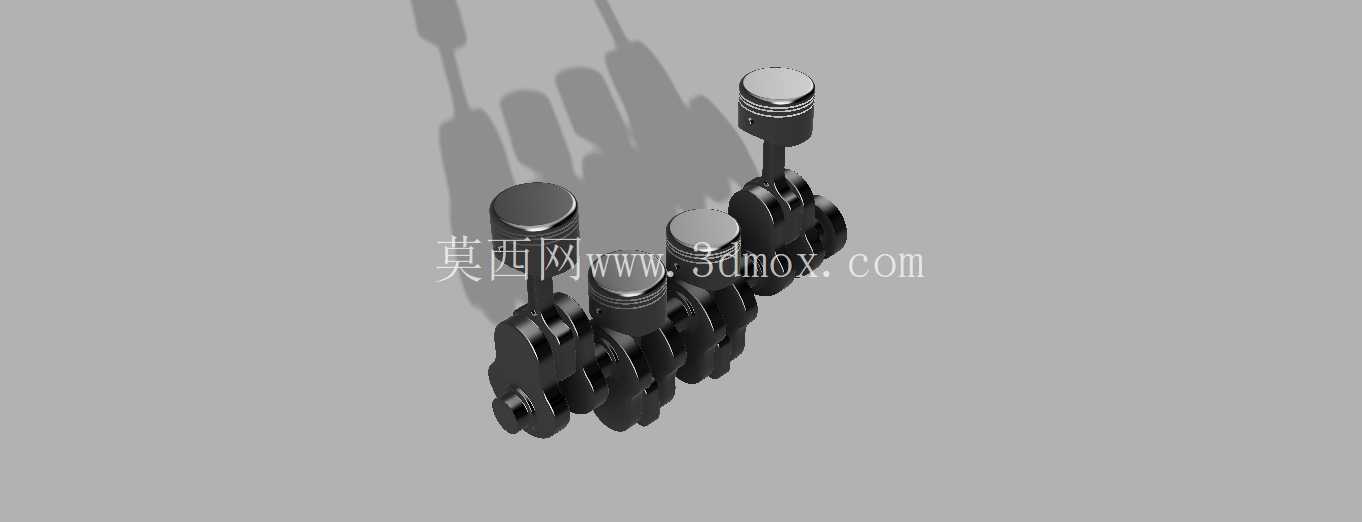

直列四缸发动机活塞曲柄连杆总成结构

　　这套活塞曲柄组件是往复式内燃机动力转换的核心执行单元，日常接触的民用乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的设计身影，其核心作用是把燃料燃烧产生的直线往复推力，通过曲柄连杆机构转换为曲轴的旋转扭矩输出，是整个动力设备实现能量转换的核心载体。从结构设计逻辑来看，这套组件采用直列四缸的排布方式，四个活塞沿曲轴轴向等距布置，相邻缸的曲柄销呈180度相位差排布，能够保证四个活塞交替做功时，曲轴输出的扭矩波动控制在合理区间，避免动力输出出现明显的顿挫感，同时这种对称排布的结构也能抵消大部分活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度，减少配套轴承、壳体的疲劳载荷。

　　活塞部分采用了典型的内燃机活塞结构设计，顶部的燃烧室凹坑轮廓适配平顶气缸盖的压缩比设计，活塞环槽位置预留了气环、油环的安装空间，气环负责密封燃烧室内的高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳。活塞销座位置采用了加强筋过渡设计，能够承受做功冲程瞬间的高压冲击载荷，避免活塞在高频往复运动中出现销座开裂的失效问题。曲柄连杆部分的设计充分考虑了运动干涉问题，连杆大端采用剖分式结构，方便与曲轴的曲柄销进行装配，连杆杆身采用工字形截面，在保证结构强度、刚度满足要求的前提下，尽可能降低连杆自身的往复运动质量，减少惯性力带来的额外载荷。

　　曲轴的曲柄臂采用了配重平衡设计，每个曲柄臂上的配重块经过质心配平，能够抵消曲柄销、连杆大端旋转运动产生的离心力，让曲轴在额定转速区间内运行时保持动平衡状态，降低主轴颈的载荷波动。从安装边界来看，这套组件的轴向尺寸、径向回转半径都严格适配对应排量的气缸体安装空间，活塞的裙部型线采用了微椭圆设计，在热机状态下活塞受热膨胀后能够与气缸壁保持均匀的配合间隙，避免冷机敲缸、热机拉缸的问题。曲轴的主轴颈直径、曲柄销直径都按照对应功率等级的载荷要求设计，轴颈表面预留了润滑油道的开孔位置，装配后压力润滑油能够通过曲轴内部的油道到达各个主轴颈、曲柄销的摩擦表面，形成稳定的油膜降低磨损。

　　在实际工程应用中，这类活塞曲柄组件的设计需要反复校核运动轨迹，确保活塞运行到上止点、下止点位置时，不会与气缸盖、曲轴箱发生运动干涉，同时连杆在摆动过程中不会与气缸壁、曲轴箱内壁发生碰撞。设计阶段还要对各个部件的疲劳强度进行校核，尤其是连杆杆身、曲柄臂过渡圆角位置，这些位置是应力集中的高发区域，过渡圆角的半径、表面加工粗糙度都会直接影响部件的疲劳寿命，通常这些位置都会采用圆角滚压的工艺提升表面残余压应力，增强部件抗疲劳失效的能力。对于结构设计从业者来说，这类组件的建模过程需要严格把控各个运动部件的配合公差，活塞与气缸壁的配合间隙、活塞销与连杆小头衬套的配合间隙、轴瓦与曲轴轴颈的配合间隙都要按照实际工况的热膨胀量进行预留，间隙过大会造成运动冲击、异响，间隙过小则会在热机状态下出现抱死失效的问题。同时建模时还要准确还原各个部件的质量、质心位置，方便后续进行运动仿真时准确计算惯性力、输出扭矩的波动情况，为后续的平衡轴设计、飞轮匹配提供准确的数据支撑。
