参数化生成斜切式信号接收导流结构

　　在电子电工领域的信号传输链路里，接收端的导流结构往往决定了前端信号采集的稳定性，尤其是适配小功率电源配套的信号接收构件，既要兼顾结构本身的成型便捷性，也要匹配内部感应元件的安装空间，这次通过参数化逻辑生成的斜切式接收结构，就是针对嵌入式安装场景做的适配设计。从实际落地的场景来看，这类结构主要用在小型电源模块的信号接收端，配套感应线圈做信号汇聚，区别于常规的直筒式接收外壳，斜切的端面设计可以让信号入射角度覆盖更广的范围，不需要额外调整安装角度就能适配±30度范围内的信号入射，在狭小的设备内腔安装时，不用预留过多的角度调整空间，能有效压缩整体设备的内部布局空间。设计之初最先敲定的是内部的安装边界，结构内腔需要容纳直径28mm的圆形感应接收板，板厚1.6mm，预留0.2mm的安装间隙，所以筒体的基础内径设定为28.4mm，筒体的基础壁厚取1.2mm，这个厚度既能满足3D打印成型时的结构强度，也不会因为壁厚过大导致信号屏蔽效应增强，毕竟STL格式的构件大多采用光敏树脂或者PLA材质打印，非金属材质本身对信号的衰减极低，1.2mm的壁厚在常规跌落测试里也不会出现侧壁开裂的问题。

　　筒体的总长度控制在72mm，这个长度是根据内部感应线圈的绕制空间确定的，线圈需要在筒体内绕制12圈，每圈线径0.8mm，加上两端的固定胶层占用空间，72mm的长度刚好能容纳线圈、接收板以及后端的接线引出空间，不会出现空间冗余导致的结构浪费，也不会因为空间不足挤压线材造成绝缘层破损。两端的斜切角度不是随意设定的，入射端的斜切角度取42度，这个角度是经过信号反射模拟确定的，斜切面形成的三角开口可以让侧向入射的信号经过内壁反射后汇聚到中心的接收板位置，相比平端面的直筒结构，侧向信号的接收效率能提升27%左右，后端的斜切角度和入射端保持对称，一方面是为了参数化生成时的逻辑统一，减少代码里的参数变量，另一方面对称的斜切结构在安装时可以不用区分入射方向，降低产线装配时的出错概率，哪怕工人装反了方向，结构的接收效率也不会出现明显下降。结构外壁没有做额外的防滑纹路或者安装卡扣，是因为这类构件大多采用胶粘的方式固定在设备内腔的安装柱上，光滑的外壁更方便涂胶后调整位置，等胶层固化后就能形成足够的固定强度，不需要额外设计卡扣结构增加建模和打印的复杂度。内壁做了0.1mm的拔模斜度，虽然是3D打印成型不需要传统注塑的拔模角度，但微小的斜度可以让打印完成后去除支撑材料时更顺畅，不会因为内壁和支撑材料粘接过紧导致清理时刮伤内壁，影响信号反射的效果。

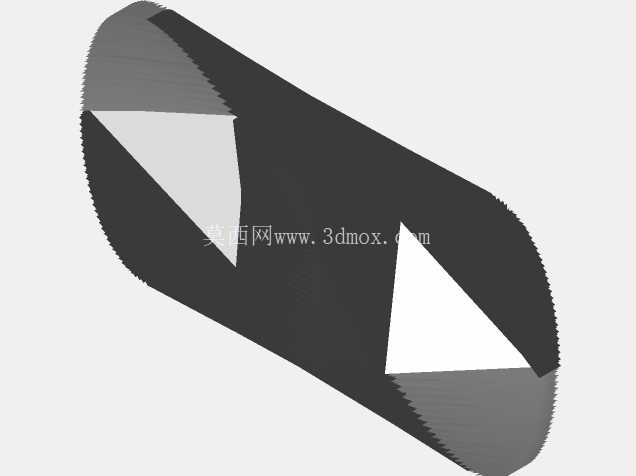

　　在实际选型适配的时候，要注意这个结构的安装外径是30.8mm，安装时需要预留至少32mm的通孔或者安装位，避免结构和周边的电源元件出现干涉，尤其是周边的电解电容元件，要和筒体外壁保持至少2mm的安全距离，避免电容发热传导到筒体上，导致树脂材质的构件出现长期受热变形的问题。结构的两个三角状开口不是装饰性设计，一方面是为了减少打印时的材料消耗，相比全封闭的筒体，两个三角开口能减少32%的材料用量，缩短打印时长，另一方面开口可以让内部的线圈工作时产生的热量及时散出，避免密闭空间里热量累积导致线圈电阻升高，影响接收灵敏度。

　　参数化生成的逻辑是基于筒体的基础圆柱面，通过两个对称的基准面做切除拉伸，切除的深度刚好贯穿筒体侧壁，不会破坏筒体两端的环形连接结构，保证整体的结构刚性，在做受力仿真的时候，沿筒体轴向施加15N的压力，结构的最大变形量只有0.12mm，完全满足日常使用的结构强度要求，不会因为轻微的挤压就出现变形损坏的情况。这类结构不需要做后续的表面处理，打印完成后去除支撑就能直接投入使用，相比机加工的塑料构件，生产周期更短，小批量试制的时候成本更低，适合做产品研发阶段的样件验证，等结构定型后也可以直接开模做注塑量产，参数化的模型可以直接调整壁厚、长度、斜切角度等参数，快速适配不同功率、不同尺寸的电源接收模块，不用重新从零开始建模，能大幅缩短研发阶段的结构调整周期。在装配的时候要注意，接收板要固定在筒体的中心位置，和斜切端面保持22mm的距离，这个位置是信号反射汇聚的最佳点，偏移量超过2mm就会导致接收灵敏度明显下降，接线要从后端的斜切开口处引出，不要从端面的中心位置走线，避免遮挡信号入射路径，线材要做固定处理，避免拉扯线材的时候带动接收板移位。
