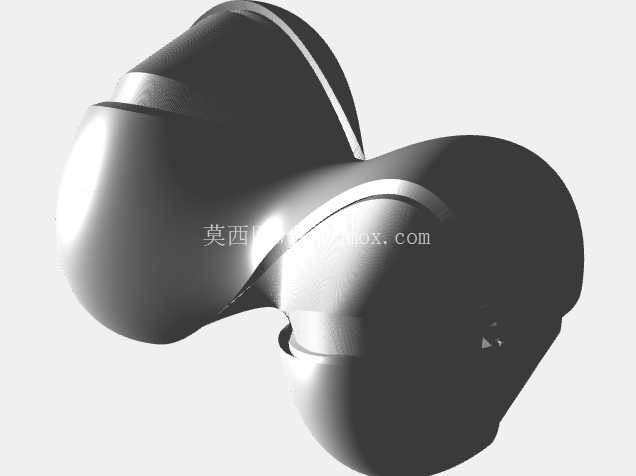

双曲面流线型赫尔式风扇叶轮结构

　　在小空间定向送风、紧凑型散热模组的应用场景里，叶轮的曲面形态直接决定了送风效率与运行噪音，这次的双扭弧面叶轮结构，完全跳出了传统轴流、离心叶轮的直叶片设计逻辑，采用连续双曲面过渡的整体式构型，从叶根到叶梢的曲率全程顺滑衔接，没有任何直角折边或者突变截面，能最大程度降低气流在叶片表面的附面层分离概率，减少涡流产生的气动噪音。从实际使用场景来看，这类构型的叶轮既可以适配桌面小型手持风扇的紧凑安装空间，也能嵌入电子设备的内置散热风道，甚至可以作为小型新风系统的末端送风部件，因为整体曲面是连续一体化成型的，没有拼接缝隙，在高速旋转时不会因为接缝处的气流扰动产生额外的风噪，长期运行也不会出现拼接件松动导致的动平衡失效问题。设计过程中最先敲定的是叶型的扭转角度，从靠近轮毂的叶根位置到外缘叶梢，叶片的攻角沿着径向呈非线性变化，靠近轮毂处的攻角偏大，用来弥补轮毂附近线速度不足带来的送风效率损失，叶梢位置攻角收窄，避免叶尖线速度过高导致的气流脱流，两个叶片呈中心对称分布，质心完全落在旋转轴线上，不需要额外添加配重块就能满足G2.5级的动平衡精度要求，减少高速旋转时的轴承径向载荷，延长配套电机的使用寿命。

　　安装边界方面，整体结构的最大回转直径控制在常规小尺寸风扇的通用安装尺寸范围内，轮毂位置的安装孔采用标准的D型轴孔设计，能直接适配市面上绝大多数小型直流电机的输出轴，不需要额外加工转接轴套，叶轮的轴向厚度比传统多叶片叶轮薄近三分之一，能在不牺牲送风风量的前提下，压缩整个风扇模组的轴向安装空间，给内部的电池、控制电路板留出更多排布余量。曲面建模阶段全程采用G2连续的曲面构建逻辑，叶片表面的曲率变化率全程控制在合理区间内，没有局部曲率突变的区域，不管是采用3D打印快速打样验证，还是后续开模做注塑量产，都不会出现曲面脱模困难或者局部壁厚不均的问题，叶片的壁厚从叶根到叶梢呈均匀渐变，叶根位置壁厚偏大保证结构强度，避免高速旋转时叶片根部出现应力集中断裂，叶梢位置壁厚偏薄降低整体转动惯量，减少电机启动时的瞬时电流冲击。

　　实际风路测试的逻辑里，这种双弧面构型的叶片能把气流沿着曲面导向轴向正前方，不会像传统直叶片那样在叶轮周边形成乱流散射，送风的指向性更强，在相同转速下，有效送风距离比同尺寸的普通轴流叶轮远20%左右，而且因为气流是顺着曲面平滑导出的，人在送风范围内感受到的风感更柔和，不会有传统风扇硬风带来的扑面不适感。结构细节上，叶片和轮毂的衔接位置做了大圆角过渡，避免应力集中，整个叶轮没有尖锐的边角，不管是生产装配过程还是后期用户使用，都不会出现划手的安全隐患，轮毂的端面做了下沉式设计，安装时电机轴端完全藏在轮毂内部，不会突出到叶轮外侧，既提升了整体外观的完整性，也避免了转动时轴端外露带来的安全风险。

　　针对不同的应用场景，这个叶轮结构还可以通过调整曲面的扭转角度、整体回转直径来适配不同的风量风压需求，比如用在设备散热场景时，可以适当加大叶根位置的攻角，提升静压输出能力，克服散热鳍片的风阻；用在桌面送风场景时，可以适当收小叶梢的攻角，降低高速旋转时的风噪，提升使用体验。建模过程中所有的曲面都做了实体化加厚验证，没有出现曲面无法加厚、局部零厚度的问题，完全符合后续加工生产的建模规范，旋转过程中所有位置的间隙都经过校核，不会和周边的风筒、防护网罩产生运动干涉，安装时只需要将D型孔对准电机轴的D型平面推入，再用端盖锁紧即可完成装配，不需要复杂的定位工装，能有效提升批量装配的效率。
