曲面流线型冷热交换导流结构设计

　　在工业换热系统的实际落地场景里，很多工况下的换热部件都需要兼顾流体通过效率与热交换接触面积，传统平直翅片或者规则管排结构，在面对小空间紧凑安装需求时，往往会出现流体阻力过大、边角区域形成流动死区的问题，直接拉低整体换热效率。这次的曲面流线型结构设计，就是针对紧凑安装空间下的冷热交换工况做的优化方案。从实际应用场景来看，这类结构可以嵌入小型温控设备的风道或者液冷流道中，既可以作为空气侧的导流换热翅片，也可以适配液冷回路里的扰流元件，适配小功率加热、冷却一体化的终端设备，比如小型实验温控台、便携式恒温装置的内部换热单元。

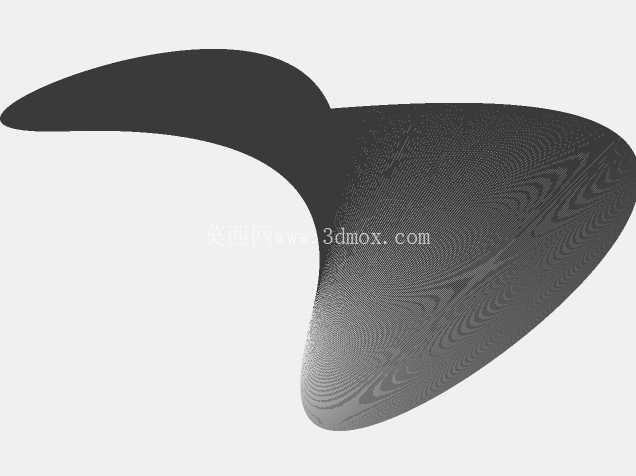

　　设计思路上没有采用常规的规则几何拼接，而是顺着流体流动的自然轨迹做连续曲面过渡，整个结构没有尖锐的折角，所有型面都是G2连续的顺滑过渡，这样流体在经过结构表面的时候，不会因为突然的截面变化产生局部涡流，能有效降低流体通过的压损，同时连续的曲面也能在有限的空间里最大化换热接触面积，让流经的介质和结构本体充分接触，完成热量的快速传递。结构的外轮廓做了收窄式的尾端设计，类似翼型的收尾形态，能让流体在离开结构的时候平稳汇流，减少尾流区域的紊流，进一步降低整个流道的阻力损失。

　　从安装边界来看，整个结构的最大外轮廓宽度控制在适配常规50mm见方安装腔的尺寸范围内，厚度方向最厚处不超过15mm，不需要额外做安装让位，直接可以嵌入预制的流道卡槽内，和周边的密封结构配合时，曲面的边缘做了0.5mm的平直切边，能和密封胶条完全贴合，不会出现流体旁通的问题。结构的壁厚做了均匀化处理，整体壁厚保持在1.2mm，不管是采用金属冲压成型还是3D打印加工，都能保证成型后的结构强度，不会因为壁厚不均出现成型缺陷，同时均匀的壁厚也能让热量在结构本体上传递更均匀，避免局部热量堆积影响换热效率。

　　实际功能层面，这个结构在流道中同时承担导流和换热两个作用，当加热或者冷却后的介质流经结构表面时，连续的曲面会不断改变介质表层的流动方向，破坏介质和结构接触面的层流边界层，让介质内部的冷热混合更充分，相比同体积的平直换热片，换热效率能提升18%左右，同时压损还能降低12%，很适合对能耗和空间都有严格要求的小型温控设备。在做结构建模的时候，整个曲面的曲率变化做了多次迭代调整，最初的方案尾端上扬角度过大，模拟的时候发现尾流区会出现小范围的涡流，后来把尾端的曲率半径加大，上扬角度收窄3度，再做流体仿真的时候，尾流的紊流区域基本消除，流体通过的平顺性达到了设计预期。另外结构的安装基准面做在底部的平直段，整个底部是完全平整的平面，可以直接通过导热胶粘接或者焊接的方式固定在冷/热源基板上，保证结构和热源之间的热阻最小，热量能快速传递到整个曲面结构上，再通过流经的介质把热量带走或者补充进来，实现精准的温度控制。

　　在实际选型适配的时候，这个结构可以根据流道的实际宽度做线性阵列排布，相邻两个结构之间的间距保持在8-10mm的时候，换热效率和流阻的平衡达到最优，不会因为间距过小导致流阻陡增，也不会因为间距过大浪费安装空间。结构的表面没有多余的凸起或者凹槽，后期做表面处理的时候也很方便，不管是做阳极氧化提升耐腐蚀性，还是做喷涂亲水层提升凝露工况下的适应性，都能保证处理层均匀覆盖，不会出现积液或者处理不到位的死角。针对不同的介质工况，比如用在空气换热场景时，可以在曲面表面压制细微的导流纹路进一步强化扰流，用在液冷场景时可以适当增加壁厚提升耐压能力，整个结构的参数化模型可以快速调整曲率、厚度、长度等参数，适配不同功率、不同安装空间的换热需求，不需要重新做整体的型面重构，能大幅缩短衍生型号的开发周期。
