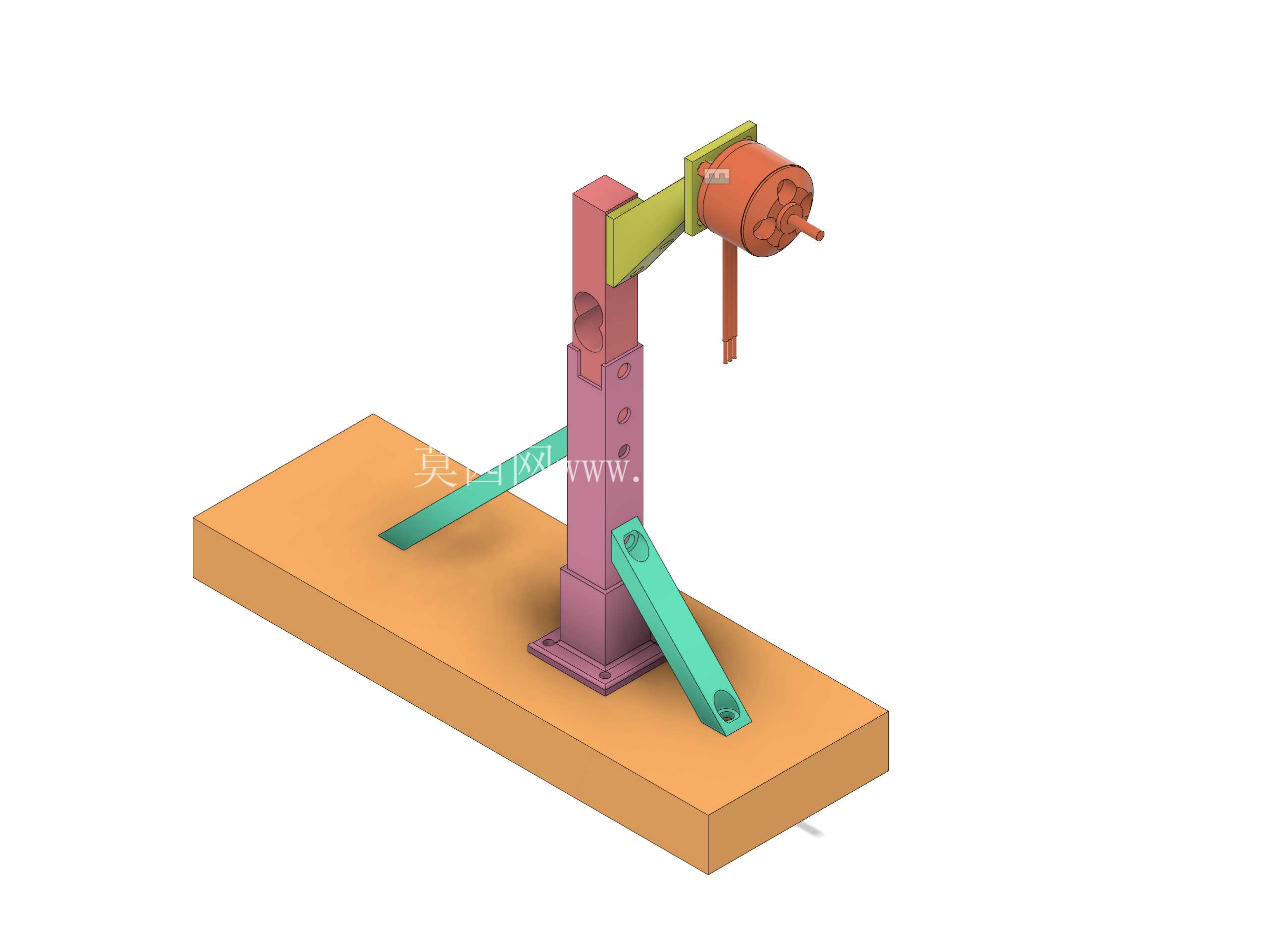

在小型动力部件研发、航模动力选型、微型驱动组件验证的场景中,动力输出端的实际推力、带载能力是核心验证指标,这类测试往往不需要复杂的大型测功设备,而是需要结构紧凑、安装便捷、适配性强的桌面级测试工装,本次的测试台结构正是针对无粘电机的推力与负载测试需求设计,可直接放置在实验室工作台、调试工位上完成动力参数验证。
从实际使用场景来看,这类台架主要服务于微型动力组件的前期调试环节,比如航模动力组匹配、小型无粘驱动单元出厂校验、DIY动力组件性能验证等场景,不需要复杂的地基固定,依靠底座自身的重量与平面接触摩擦力即可保持测试过程的稳定性,避免测试过程中台架移位影响数据准确性。台架的底座采用长方形板式结构,平面度公差控制在0.1mm以内,保证立柱安装后的垂直度,避免因安装倾斜导致推力测试出现分力误差,底座上预留了多组安装孔位,可适配不同规格的立柱固定需求,也可根据测试需要加装配重块,应对大推力电机测试时的抗倾覆需求。

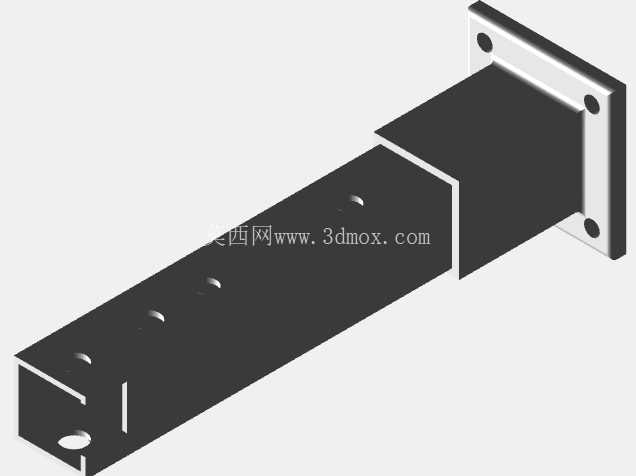

台架的支撑立柱采用立式方型截面结构,相比圆管立柱,方型结构的抗扭刚度更高,在电机持续输出推力时不会出现侧向晃动,立柱表面设计了等距分布的调节孔位,可根据被测电机的尺寸、测试力臂的需求调整上部安装支架的高度,适配不同直径、不同长度的被测电机安装。上部的电机安装座采用快装式结构,通过侧向锁紧件即可完成电机的固定与拆卸,不需要额外的复杂工装,安装座的转轴与推力传导杆同轴设计,保证电机输出的推力可沿直线方向传导到测试端,避免侧向力损耗影响测试精度。
台架侧面设计了斜向支撑构件,一端连接在立柱中部,另一端固定在底座平面上,形成三角形稳定支撑结构,可抵消电机测试过程中产生的振动,尤其是电机高速运转时的高频振动,通过斜撑的传导可将振动分散到底座整体结构上,避免立柱出现共振影响测试数据。推力传导臂采用轻质高强度型材制作,自身重量控制在较低范围,减少传导臂自重对推力测试结果的干扰,传导臂的末端预留了测试仪器安装位,可直接连接伺服测试仪、推力传感器等检测设备,不需要额外制作转接件。
从设计思路上看,整个台架优先考虑的是测试场景的通用性与安装便捷性,没有采用复杂的一体化铸造结构,而是采用模块化拼装设计,各个构件均可单独拆卸更换,当某个部件出现磨损或者需要适配更大尺寸的电机时,只需要更换对应模块即可,不需要重新制作整个台架。安装边界方面,台架整体占用桌面面积不超过0.1平方米,总高度控制在300mm以内,可直接放置在常规的实验工作台、防静电桌面上使用,不需要额外的安装空间,底座的底部可粘贴防滑胶垫,进一步提升测试过程中的稳定性,避免光滑桌面上台架出现滑移。
在实际测试过程中,被测电机固定在安装座上后,连接对应的ESC电调、Lipo电池以及测试仪器,即可启动电机完成推力与负载测试,台架的结构可保证推力沿直线方向传递,所有连接部位的间隙都控制在极小范围,避免连接间隙导致的推力损耗,同时各个运动部件没有多余的阻尼,保证测试数据能真实反映电机的实际输出能力。针对不同功率的无粘电机,可通过更换不同刚度的传导臂、调整立柱高度来适配,小功率微电机测试时可采用轻质传导臂减少自重干扰,大功率电机测试时可更换高强度传导臂并在底座加装配重,保证台架的稳定性。
整个结构的设计没有冗余的装饰性构件,所有结构特征都服务于测试功能的实现,比如立柱上的调节孔位不仅可以调整安装高度,也可作为走线孔位整理电机与电调的连接线,避免测试过程中线路卷入运动部件;斜向支撑构件上预留的安装孔可临时固定电调、接线端子等附属部件,让测试台面更加整洁,减少外接线路对测试过程的干扰。
