BOP部件运输测试支撑工装结构设计

项目分类:工装 发布时间:2025-02-17 ID:939682
  • BOP部件运输测试支撑工装结构设计
  • BOP部件运输测试支撑工装结构设计

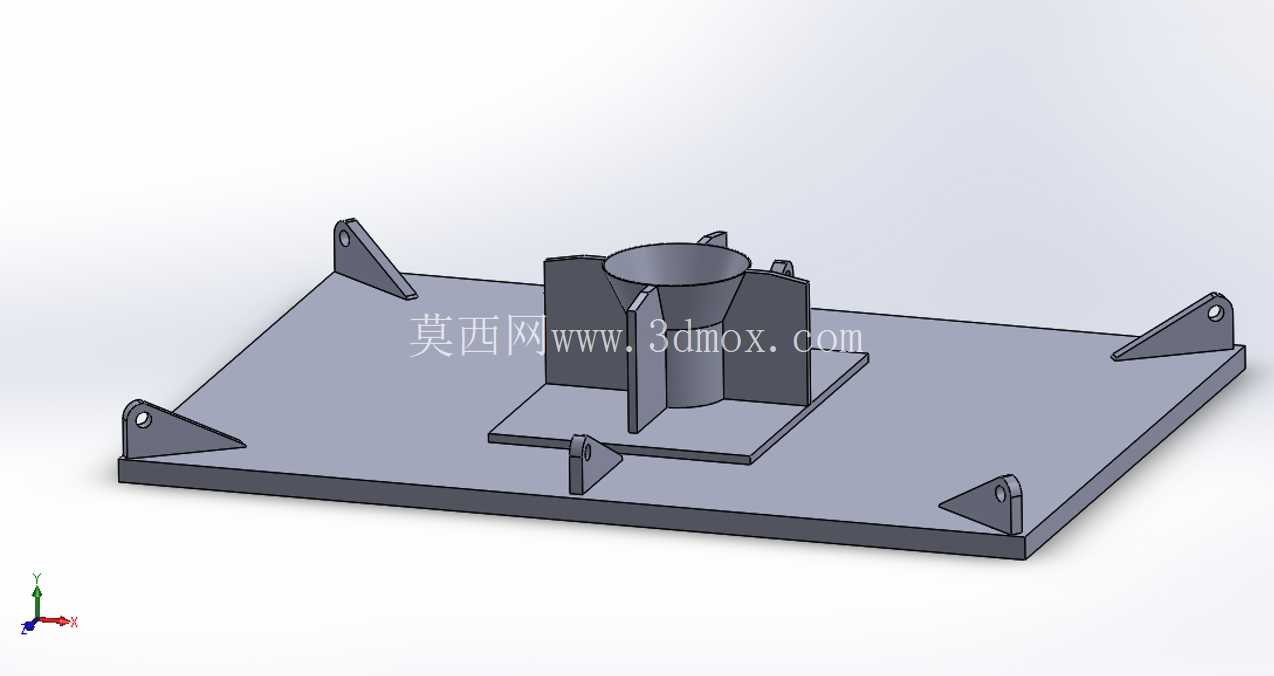

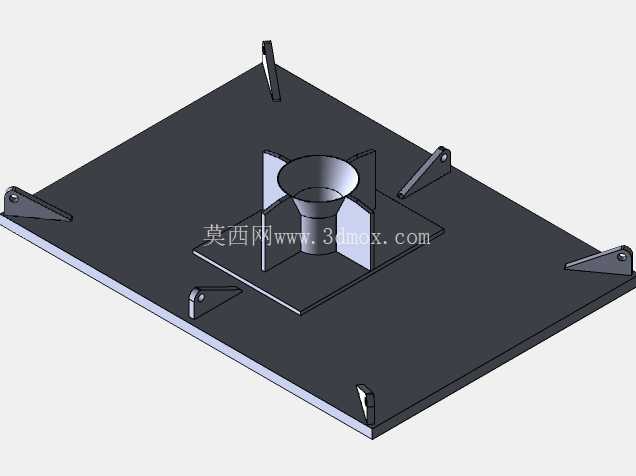

  中心位置设置带锥面导向的定位座,四周通过三角加强筋与承载板连接,锥面结构能够在部件吊装放置时自动导正位置,即使吊装对位存在小幅偏差,也能顺着锥面滑入精准定位位置,降低吊装操作的对位难度,三角筋的布置则兼顾了定位座的抗侧向载荷能力,在转运过程中遇到急停、转向产生的侧向冲击力时,不会出现定位座变形或移位的问题。承载板边缘分布的多组快压式固定夹座,分别对应目标部件的安装点位,每个夹座都通过螺栓固定在承载板的预设安装孔位上,可根据实际部件的固定点位置做小幅调整,适配同系列不同规格BOP部件的固定需求,夹座采用偏心压紧结构,操作时只需扳动压杆即可完成锁紧或松开,无需额外工具,能够大幅提升装夹效率。这套工装结构主要面向BOP类部件的转运与出厂前测试工序使用,在车间内部周转、跨工位转运以及性能测试环节,能够为目标部件提供稳定的定位与承载基础,避免部件在移动或测试过程中出现偏移、磕碰,同时也能为测试操作提供统一的安装基准,减少每次装夹的对位调整时间。从结构组成来看,主体承载板采用整块平板式设计,板面平整度控制在常规机加工公差范围内,能够保证放置后整体基准面的水平度,避免因基础倾斜带来的测试数据偏差。

  板面四角设置的立式限位柱,主要作用是限制部件放置后的最大偏移边界,即使压紧机构出现意外松脱,部件也不会滑出承载板造成跌落损伤,限位柱的高度低于部件安装后的最高点,不会与吊装索具产生干涉。在设计过程中,首先考虑的是车间实际使用场景的兼容性,承载板的底部预留了标准叉车孔位,能够直接配合手动液压叉车、电动叉车完成整套装载后的转运,无需额外配置托盘;同时板面的安装孔位采用矩阵式排布,除了适配当前BOP部件的安装需求,也预留了一定的扩展空间,后续同类型尺寸相近的部件做测试或转运时,只需调整夹座位置即可使用,无需重新制作整套工装,提升了工装的通用率。

  结构强度方面,所有钣金折弯件都做了折弯圆角处理,避免应力集中导致的开裂,焊接部位采用连续角焊缝,焊后做去应力处理,保证长期反复使用不会出现焊缝开裂的问题。安装边界上,整套工装的外轮廓尺寸适配车间标准通道宽度,转运过程中不会与通道两侧的设备、货架发生刮碰,承载板的厚度经过载荷校核,在承受目标部件满重加上测试过程中的附加载荷时,板面最大挠度控制在允许范围内,不会因板面变形影响定位精度。中心定位座的锥度经过反复验证,既保证了导向时的顺滑度,也避免锥度过小导致定位后存在间隙,定位重复精度能够控制在0.2mm以内,满足测试工序对安装基准的精度要求。

  边缘的夹座在压紧状态下,压头的压紧力作用点正对部件的安装凸台位置,不会压到部件的薄壁或脆弱结构,避免装夹过程中造成部件损伤。整套结构没有多余的冗余设计,所有部件都采用常见的钣金、标准紧固件加工制作,加工难度低,后期维护更换易损件也十分方便,即使夹座出现磨损,只需单独更换对应夹座即可,无需整体报废,能够有效控制工装的制作与使用成本。在实际使用流程中,操作人员只需先将工装放置在转运小车或测试台位上,确认基准面水平后,吊装BOP部件通过中心锥面导正落位,再依次扳动边缘的压杆完成锁紧,即可开展后续的转运或测试作业,整个装夹过程单人即可完成,无需多人配合对位,相比传统的螺栓锁紧式工装,装夹时间能够缩短60%以上,同时也避免了螺栓锁紧时因受力不均导致的部件变形问题。
