SKF滚针轴承实体三维结构设计

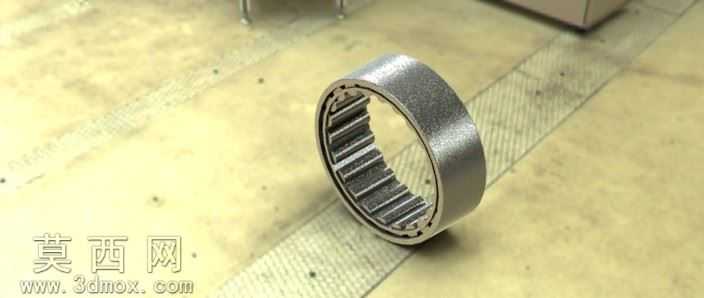

本作品为SKF系列滚针轴承的三维实体建模成果，建模过程依托三维机械设计软件完成，整体遵循机械零部件建模的参数化、标准化设计逻辑，从结构拆解到实体生成全程贴合实际工业轴承的生产制造尺寸规范。建模初期首先对滚针轴承的核心结构进行分层拆解，将整体拆分为外圈主体、内置滚针组、保持架三个核心组成部分，针对外圈部分，采用旋转凸台特征生成基础环形基体，再对内圈滚道面进行精密尺寸校准，保证滚道的圆柱度公差符合SKF轴承的出厂精度要求，外圈的外圆柱面做了表面粗糙度对应的材质纹理映射，还原金属轴承外圈的磨削加工质感。针对滚针组件部分，先建立单个滚针的圆柱实体，通过圆周阵列特征按照标准轴承的滚针排布间距完成整组滚针的阵列装配，阵列过程中严格控制滚针之间的间隙尺寸，保证滚针在滚道内的转动空间符合实际轴承的运动间隙要求，避免出现干涉问题。保持架部分采用拉伸切除与圆周阵列结合的建模方式，精准还原保持架对滚针的限位结构，保证每个滚针都能被稳定限定在对应槽位内，不会出现轴向或径向的窜动偏移。材质设置环节，针对轴承的不同部件匹配对应的金属材质属性，外圈与滚针部分采用高碳铬轴承钢材质，调整材质的反射度、粗糙度参数，还原淬火后轴承钢的哑光金属质感，保持架部分采用冲压钢材质，适当调整材质的明暗对比，区分不同部件的视觉差异。渲染环节采用工作室光照环境，通过多角度的柔光照射凸显轴承的金属质感与结构细节，清晰展示滚针与滚道的配合关系、保持架的限位结构，让观看者能够直观理解滚针轴承的内部构造。设计思路上，本模型完全参照SKF标准滚针轴承的实物尺寸进行1:1还原，建模过程中反复校验各部件的配合公差，保证所有装配关系符合机械设计标准，既可以作为机械设计教学的演示模型，帮助学习者理解滚针轴承的工作原理与结构组成，也可以直接导入到机械装配场景中，作为传动系统的标准零部件使用，模型的所有特征均保留参数化属性，后续可根据实际使用需求调整尺寸参数，适配不同的装配场景。
