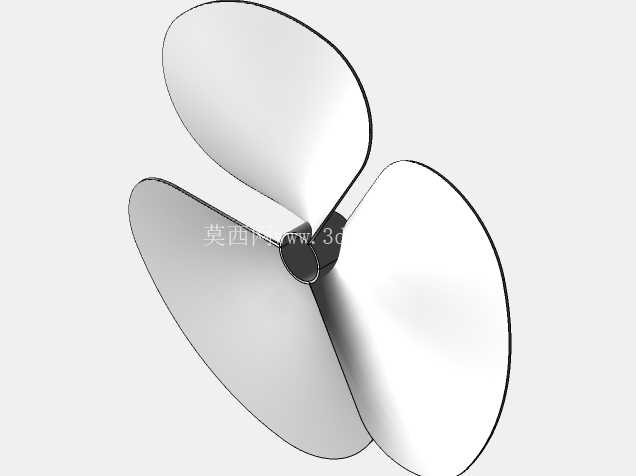

三叶曲面金属电机散热桨叶结构设计

　　这款三叶曲面散热构件，主要配套中小型旋转动力设备的热管理环节使用，常见于功率区间在百瓦级到数千瓦的风冷式动力单元中，覆盖民用小型机电、工业传动辅件、小型流体输送设备的散热需求场景。在实际设备运行过程中，动力单元的绕组、轴承位置会持续产生焦耳热与摩擦热，若热量无法及时导出，会加速绝缘层老化、降低润滑脂使用寿命，严重时还会触发设备过热保护停机，这款构件的核心作用就是通过随轴同步旋转，驱动周边空气形成定向流动，将散热基座上累积的热量持续带离设备本体。

　　从设计思路来看，这款构件没有采用常规平直冲压叶片的方案，而是选择了大曲率扭曲曲面的叶型，这种叶型在相同旋转直径、相同转速下，能推动更大体积的空气流动，同时降低叶片边缘的气流紊流强度，减少旋转过程中的气动噪音与风阻损耗。三个叶片沿中心安装毂呈120度等角分布，动平衡校准的冗余量预留充足，在3000转每分钟的常用转速区间内，不会出现明显的径向跳动，避免额外的轴承负载。叶片根部与中心毂的过渡位置做了大圆角加厚处理，这个位置是旋转过程中应力集中最明显的区域，加厚过渡可以分散离心力带来的结构应力，避免长期高速旋转出现叶片根部疲劳断裂的问题，叶片边缘做了卷边强化处理，既可以提升叶片整体的结构刚度，也能避免薄边在装配、维护过程中出现割手的安全隐患。

　　安装边界上，中心毂的内孔采用标准圆柱孔设计，适配常规电机输出轴的配合公差，孔壁预留了顶丝固定的平面位，装配时不需要额外加工转接件，直接套入轴位锁紧顶丝即可完成固定，安装后叶片与后端散热基座的间隙控制在3到5毫米区间，既不会因为间隙过小出现运转剐蹭，也不会因为间隙过大导致气流回流降低散热效率。整体旋转直径的设计适配常规Y系列、A02系列小型电机的风罩尺寸，不需要对原有设备的外罩结构做改造就能直接替换安装，叶片的轴向投影宽度控制在合理范围，不会额外增加设备的轴向安装尺寸，适配原有设备的安装空间要求。

　　材质选择上匹配金属散热件的使用需求，采用导热性较好的轻质合金加工，整体重量控制在较低水平，不会给电机轴带来过大的额外转动惯量，启动瞬间的轴系负载更小，金属材质的导热性还能将部分轴端的热量通过叶片本体快速扩散到空气中，辅助提升整体散热效率。叶型的曲面弧度经过反复调整，在送风方向上形成稳定的轴向气流，气流可以直接吹过后端散热基座的全部鳍片区域，不会出现局部散热死角，相比普通平直叶片，相同转速下散热基座的表面温差可以降低4到6摄氏度，有效提升动力设备的连续运行时长，降低高温故障的发生概率。

　　在实际选型适配过程中，需要注意匹配设备的额定转速，这款构件的结构强度适配最高6000转每分钟的旋转工况，超过这个转速区间需要额外做动平衡精校与结构强度校核。装配时要保证叶片的安装方向与轴的旋转方向匹配，曲面的迎风面朝向散热基座一侧，才能形成有效的定向送风，若装反方向会导致气流反向流动，大幅降低散热效果。日常维护过程中，只需要定期清理叶片表面积累的灰尘与油污，避免附着物破坏动平衡，就能保证长期稳定运行，不需要额外的润滑或者维护操作。
