履带式水下作业遥控潜水器结构设计

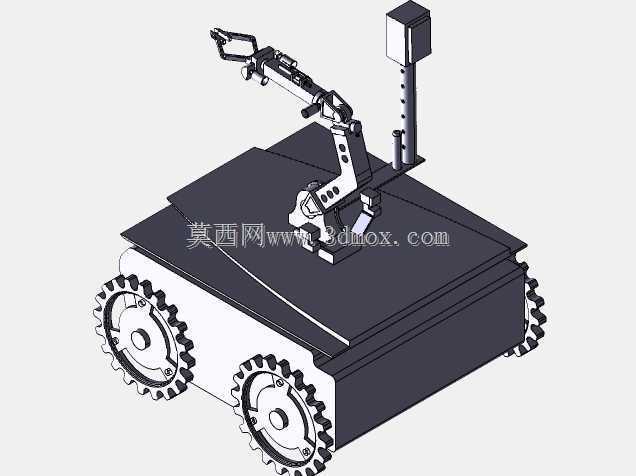

　　这套履带式遥控潜水器的三维结构，面向近岸浅水、养殖池、内河库区以及工业水池这类需要贴近底面开展作业的场景，和常规悬浮式观察型ROV的设计取向有明显区别。常规开架式潜器依靠推进器维持位姿，在池底、海床附近容易被水流带动，贴底巡检或抓取物体时姿态稳定性不足；该方案直接采用履带行走底盘作为承载主体，让设备能够以接触底面的方式行进、驻停，在浑浊浅水环境、管道廊道、沉淀池底部作业时，定位与操作的可控性更有保障。

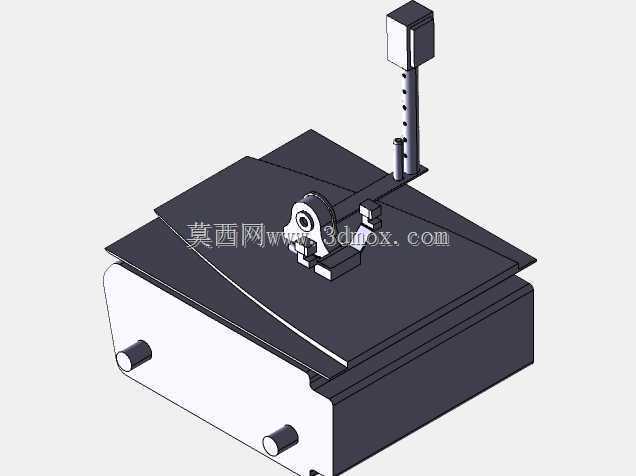

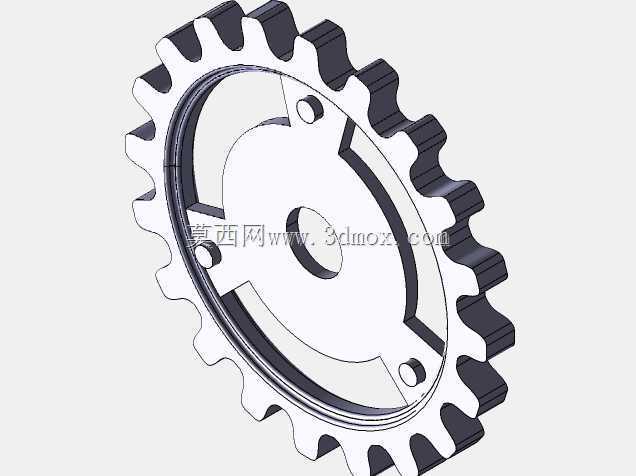

　　底盘部分采用封闭箱体式承载结构，箱体本身作为浮力与密封安装的基础，内部可划分电控舱、电源舱与配重调节区域。履带布置在箱体两侧，主动轮、从动轮与支重轮的轮廓在模型中均有体现，齿形轮缘与履带啮合，能够在泥砂、碎石、淤积层表面获得足够附着力。相比轮式行走机构，履带的接地面积更大，比压更低，设备在软质底质上不易下陷；两侧独立驱动的布局也支持原地转向，适合在狭窄水池、围堰内部调整方位。底盘上表面预留了平整安装面，便于布置吊环、浮力材料、外接电缆密封接头以及应急抛载机构的安装位。

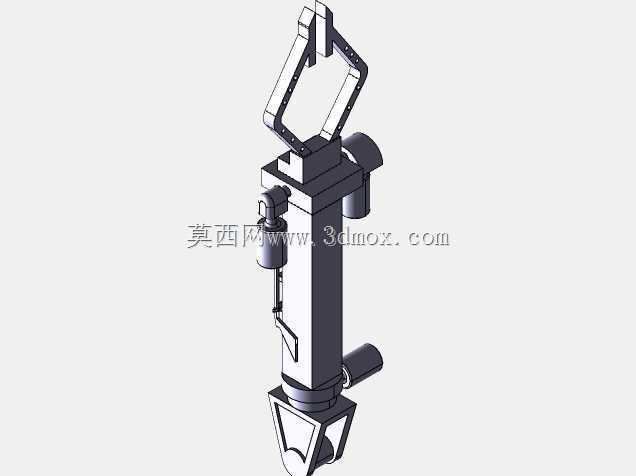

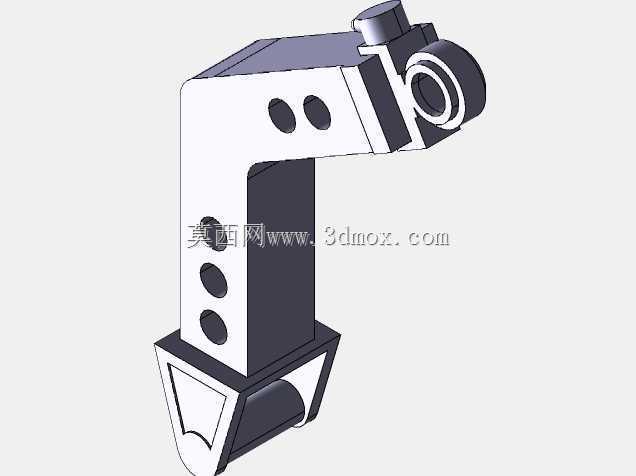

　　作业执行端选用多关节机械臂，臂体通过回转底座固定在底盘前部上方，关节处保留了明显的铰接与驱动安装空间。机械臂末端配置夹爪，可完成水下异物拾取、阀门旋钮操作、采样篮放置、检测探头贴附等动作。臂架采用折线型轻量化结构，侧板开设减重孔，在保证抗弯截面的同时降低运动部件质量，这对水下设备尤为重要——臂体重量过大不仅增加倾覆力矩，也会让底盘在伸臂抓取时需要更多压载来维持稳定。关节驱动、密封轴系与走线空间在结构中均需统筹，水密接插件和耐压舱边界要与臂座位置协调，避免电缆在关节回转处发生弯折磨损。

　　底盘后部立置的杆状结构用于搭载观测与通信辅助模块，顶部箱体可安装摄像、照明或姿态传感组件。抬高布置能够让镜头越过机械臂和底盘本体，获得更好的前视视野，减少臂体在抓取过程中对视线的遮挡。实际作业中，摄像头、补光灯、深度与姿态传感器通常需要集中在高位云台附近，脐带电缆则从底盘上方或后部引入，通过密封接头进入电控舱；模型中的立柱与顶部盒体为这些部件提供了安装基准，也便于后期调整传感器高度。

　　从设计思路看，该设备没有追求复杂的多自由度悬浮推进布局，而是把“贴底移动+定点作业”作为核心逻辑。履带承担行走与驻位，机械臂承担操作，高位传感单元承担观察，三者功能分区清晰。底盘宽度、履带跨距和重心高度需要协同确定：跨距过小会影响伸臂时的抗倾覆能力，重心过高则在坡面行走和转向时稳定性下降；箱体内部电池、驱动器等较重部件应尽量低位布置，上部辅以浮力材料，使整机在水中具有合适的正浮或微沉状态。

　　安装边界方面，底盘外形以矩形箱体为主体，履带轮系向两侧外伸，机械臂在完全展开时会形成前方和上方的运动包络，设计运输支架、池口投放架和回收吊点时必须按最大臂展校核，不能只按底盘静态外轮廓估算。顶部传感器立柱决定了设备通过涵洞、管道时的最小垂直空间，夹爪张开范围则影响靠近壁面作业时的安全距离。履带与底质接触区域还需考虑防卡石设计，轮系周边应预留排泥间隙，防止杂物卷入后造成行走卡滞。整体结构为浅水水下巡检、清理、采样和辅助维修类装备的方案论证提供了较完整的三维参考。
