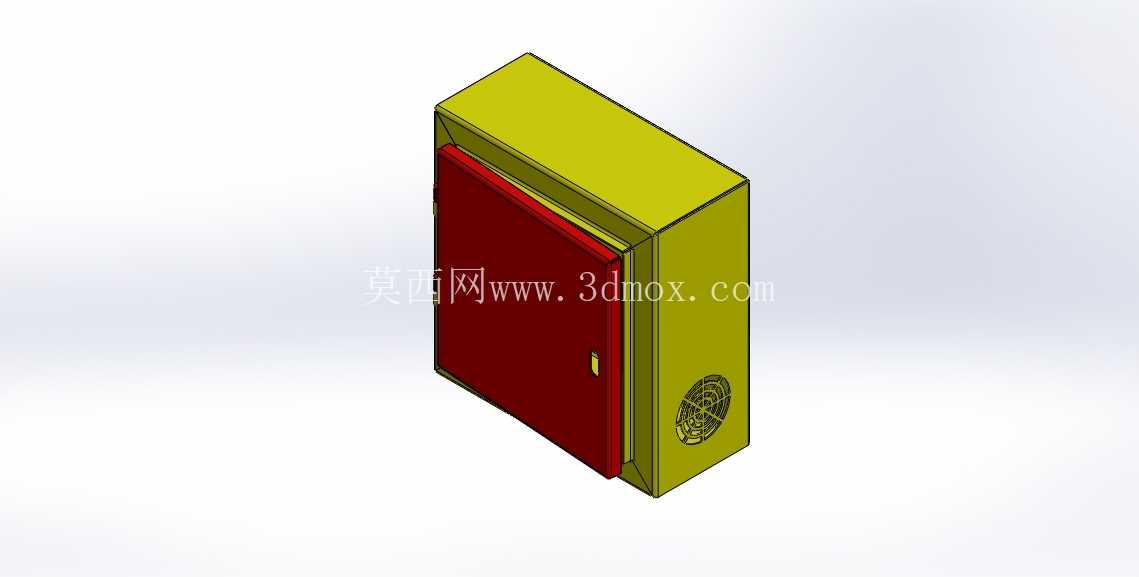

电源变压器防护外壳结构设计

　　在工业供配电、车间临时供电、小型设备配套供电场景中，电源变压器的外露安装一直存在防护隐患，这款壳体正是针对这类场景开发的配套防护结构，从实际安装运维的全流程需求出发完成三维结构搭建。很多现场安装的小型电源变压器直接裸露在环境中，车间内的金属切屑、扬尘、飞溅的切削液很容易落在变压器接线端子与绕组表面，轻则造成接线端子接触不良，重则引发绝缘击穿短路，这款壳体首先解决的就是物理防护问题，整体采用封闭式围合结构，除了必要的检修门与散热通风位，其余面均做封闭处理，能够阻挡绝大多数粒径1mm以上的固体异物进入壳体内部，适配IP4X级别的基础防护要求，满足一般工业车间、设备内部安装的防护需求。

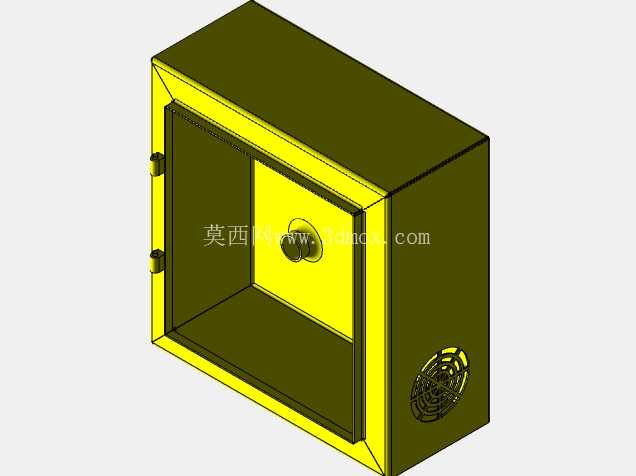

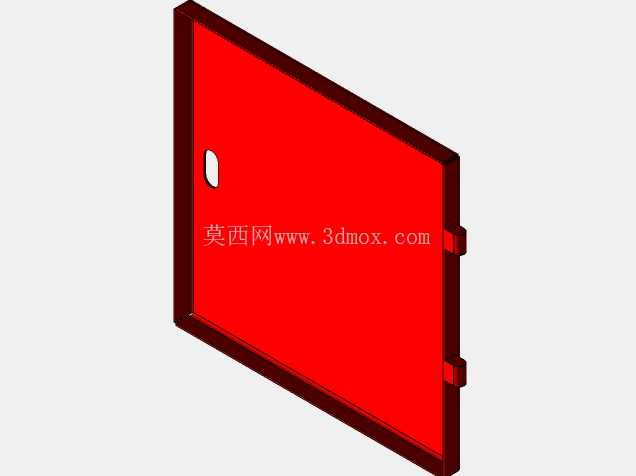

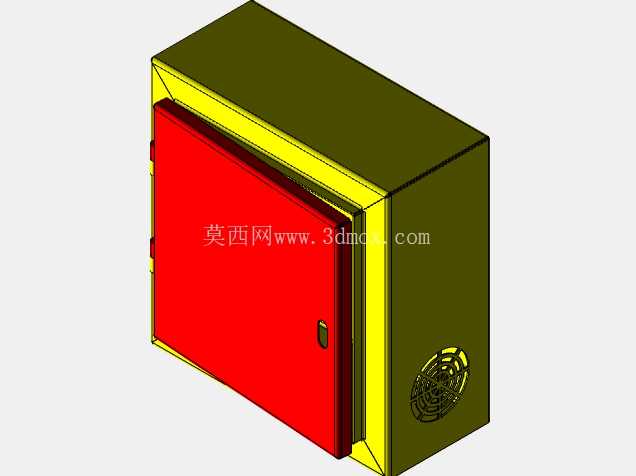

　　从结构设计逻辑来看，壳体采用分体式拼接思路，主体围板、顶盖、检修门、散热格栅均为独立可拆分结构，不需要复杂的一体成型工艺，常规钣金折弯、焊接即可完成加工，加工门槛低，适合小批量定制生产。检修门设置在壳体正面，采用内嵌式安装结构，门体与门框之间预留2mm的密封胶条安装槽，后期可根据使用场景加装橡胶密封胶条，进一步提升防水防尘能力；门体上设置的嵌入式小拉手不突出壳体外表面，避免安装在狭窄通道位置时磕碰过往人员与物料，门体与壳体主体之间采用隐藏式铰链连接，铰链安装在壳体内部，从外部无法直接拆卸，能够避免非运维人员随意开启壳体接触内部带电部件。

　　散热结构的设计充分考虑了变压器的实际发热特性，小型电源变压器运行时的热量主要从绕组与铁芯位置向外散发，壳体侧面下部设置的轴流风机安装位，正好对应变压器铁芯的下部位置，运行时外部冷空气从检修门与门框的缝隙进入壳体内部，带走变压器运行产生的热量后，从侧面的通风格栅位置排出，形成下进上出的合理散热风道，不会在壳体内部形成热量积聚；通风格栅采用斜向百叶结构，百叶开口向下倾斜45度，既能够保证通风面积满足散热要求，又可以阻挡上方滴落的液体、垂直下落的灰尘直接进入壳体内部，格栅的通风孔宽度控制在8mm以内，避免手指误入接触内部带电部件，满足电气安全的间隙要求。

　　关于安装边界与外形尺寸，这款壳体的内部净空尺寸按照常用10kVA及以下容量的小型干式电源变压器外形做适配设计，内部预留了变压器安装底座的固定孔位，孔位采用长圆孔设计，允许一定的安装位置偏差，适配不同厂家同容量变压器的安装尺寸差异；壳体底部预留了电缆进出线的敲落孔，敲落孔位置对应变压器的接线端子区域，现场安装时不需要额外开孔，直接敲落对应孔径的敲落孔即可穿入电力电缆与控制线缆，减少现场加工工作量。壳体的外部安装支脚设置在底部四个角位置，支脚上预留的固定孔可以直接通过膨胀螺栓固定在地面，也可以通过螺栓连接在设备的安装机架上，两种安装方式都不需要额外加工转接件。

　　从运维便利性角度考虑，壳体内部预留了接地螺栓的安装位置，所有金属结构件之间都设计了跨接接线位，能够保证壳体整体可靠接地，避免发生漏电时外壳带电引发安全事故；检修门的开启角度可以达到120度，完全开启后不会遮挡变压器的接线端子与调压分接开关位置，运维人员不需要拆除整个壳体就可以完成接线、调压、日常巡检等操作。壳体的顶盖采用略微倾斜的结构，顶部不会积水，即使安装在半户外的雨棚下方，少量飘落到壳体顶部的雨水也会顺着倾斜的顶盖流向壳体后侧，不会顺着检修门的缝隙流入壳体内部。

　　很多设计人员在做这类变压器外壳时容易忽略安装公差的问题，这款壳体在所有拼接位置都预留了1.5mm的装配间隙，即使钣金加工时出现常规的折弯角度偏差、板材厚度偏差，也能够顺利完成拼接，不会出现拼缝过大或者无法装配的问题；壳体的所有外露边缘都做了卷边或者去毛刺处理，加工与安装过程中不会划伤操作人员的手部，符合机械安全的设计要求。
