带蒸汽加热功能的层叠式空气交换装置

　　在工业通风、工艺送风以及需要对进风进行温度调控的生产场景中，常规的空气交换设备往往仅能实现气气之间的热量传递，当室外进风温度过低、无法满足车间工艺送风温度要求时，就需要额外增设独立的加热段，不仅会拉长整个风路的布置长度，还会增加风阻、提升配套风机的选型功率，带来额外的能耗与安装空间占用。这款带蒸汽加热功能的层叠式空气交换装置，正是针对这类场景的痛点做的结构整合设计，把空气换热与蒸汽加热的功能集成在同一组芯体结构内，不需要额外拼接独立加热模块，能有效压缩整套通风换热单元的安装尺寸，适配更多安装空间受限的技改项目场景。

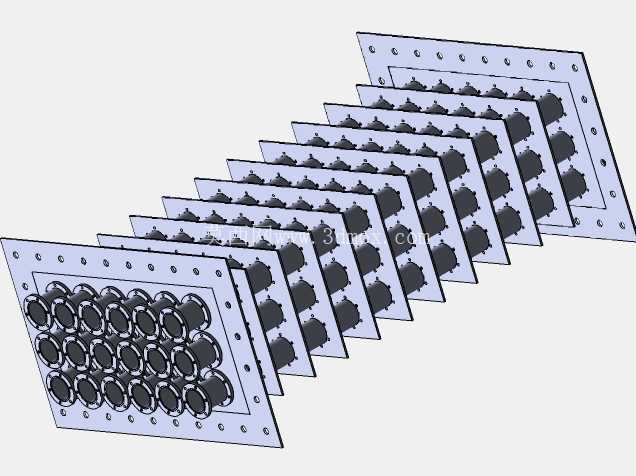

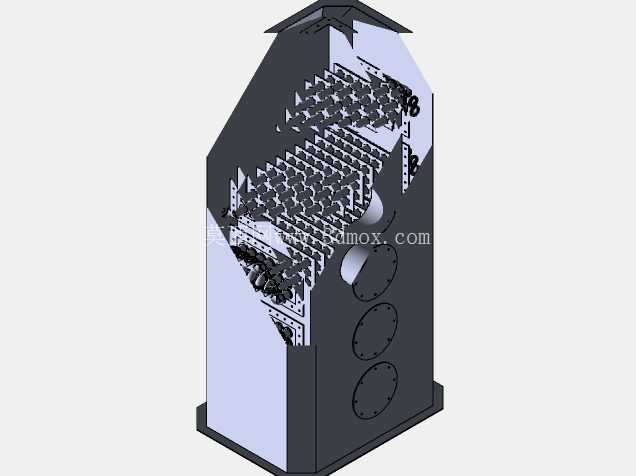

　　从实际使用逻辑来看，该装置的核心作用是完成排风与进风之间的热量回收，同时在进风侧集成蒸汽加热流道，当冬季室外温度较低、仅靠排风余热无法将进风加热到设定温度时，可通入饱和蒸汽作为补充热源，对进风进行二次升温，保证送入室内的空气温度符合工艺要求，避免低温直吹影响生产环境温湿度稳定性，也能减少车间采暖的额外能耗。整套芯体采用层叠式的板片堆叠结构，每一层板片都做了密封边框设计，相邻板片之间形成独立的流道，排风与进风在相邻流道内呈错流方向流动，通过金属板片完成热量传递，不会出现气流串混的问题；而蒸汽加热的流道则集成在进风侧的板组段，蒸汽在流道内释放潜热后形成的冷凝水可通过端部的集液槽统一排出，不会渗入风侧流道影响送风质量。

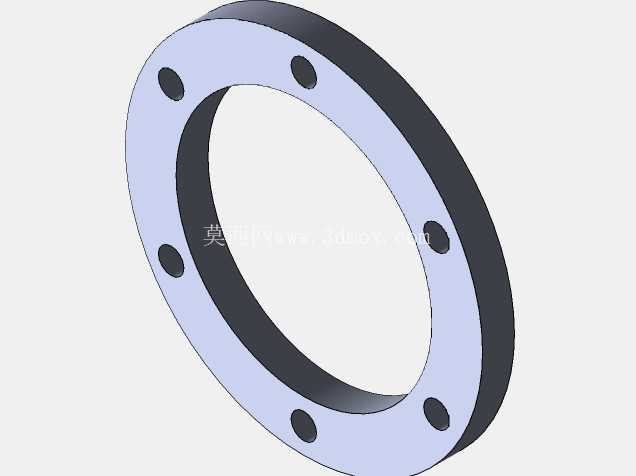

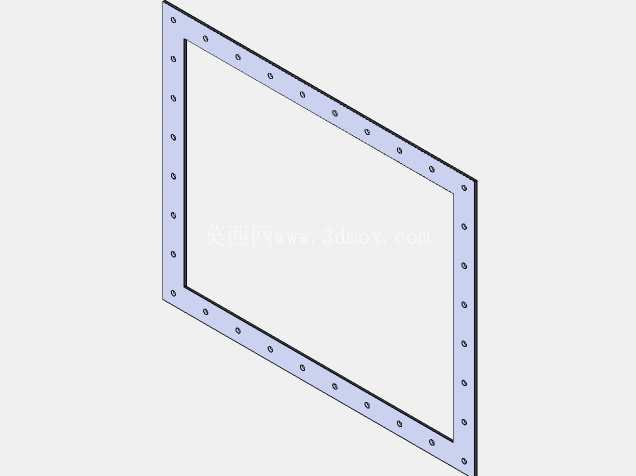

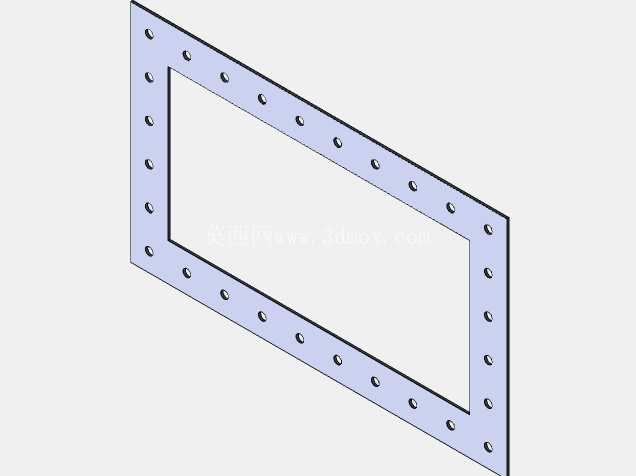

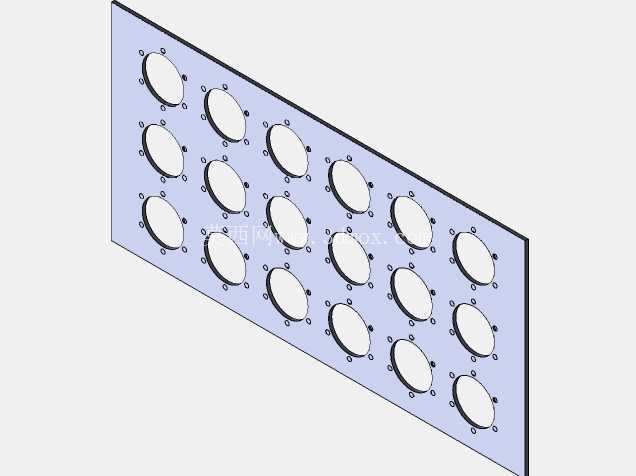

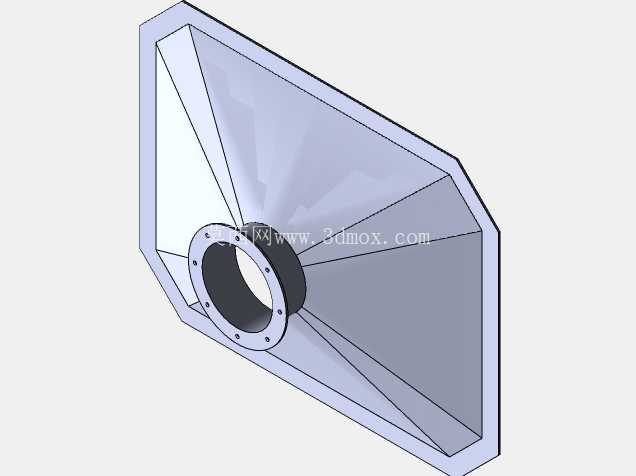

　　在结构设计的考量上，首先是板片的排布逻辑，为了兼顾换热效率与风阻控制，板片表面没有做过于复杂的扰流纹路，而是采用平整的冲压成型结构，既降低了板片冲压的工艺难度，也能避免流道内积尘，方便后期的清洁维护；板片边缘的密封边采用一体化冲压翻边结构，堆叠后通过周边的螺栓孔完成压紧密封，不需要额外添加大量密封垫片，减少了长期使用后密封老化漏风的隐患。端部的法兰边框做了等距分布的安装孔，可直接与通风管道的法兰对接，不需要额外制作过渡连接段，安装时只需要保证芯体水平放置、蒸汽入口位于上方、冷凝水出口位于下方即可，对安装现场的适配性较强。

　　关于安装边界与尺寸适配，整套芯体的堆叠层数可根据实际处理风量的需求做灵活调整，单块板片的有效换热面积经过标准化核算，每增减一组板片就能对应调整额定处理风量，不需要重新开模制作板片，能覆盖不同风量等级的项目需求。安装时需要在芯体周边预留足够的检修空间，尤其是蒸汽接管与冷凝水接管的一侧，要预留阀门安装与后期维护的操作空间，同时芯体的支撑框架需要做水平找平，避免冷凝水在流道内积存影响加热效果。在风路对接时，要注意区分进风、排风、蒸汽入口、冷凝水出口的接口位置，避免接反导致气流短路或者蒸汽流道排水不畅，影响整套装置的换热与加热效率。

　　从实际运行的角度来看，这种集成式的结构相比分体式的换热+加热段组合，风路的沿程阻力更低，因为减少了两段设备之间的连接段带来的局部风阻，配套风机的压头选型可以适当降低，长期运行的能耗表现更优。同时板片采用模块化堆叠的设计，当某一块板片出现腐蚀或者损坏时，只需要拆解螺栓更换对应位置的板片即可，不需要整体更换整套芯体，能大幅降低后期的维护成本。在食品加工、纺织印染、电子制造这类既需要通风换气、又对进风温度有稳定要求的生产场景中，这种结构的空气交换装置能很好地平衡热回收效率、加热补充能力与安装维护的便捷性，不需要复杂的控制逻辑就能实现稳定的送风温度调控，适配多数常规工业通风系统的配套需求。
