壳方组合式多孔阵列热交换结构

　　在化工流体换热、暖通空调末端、小型动力装置散热回路这类对空间占用有严格限制的场景里，传统管壳式换热器往往因为圆形管束的排布间隙问题，很难在窄长安装空间里实现足够的换热面积冗余，这款壳和方管组合的热交换结构，正是针对这类边界受限的安装需求做的结构优化。从实际使用逻辑来看，该结构的核心换热单元采用等截面方形流道设计，区别于常规圆形换热管，方管的平面侧壁可以和壳程的扰流结构实现更大面积的贴合接触，不存在圆管相切排布留下的三角形无效间隙，在相同的安装截面尺寸下，方管阵列能排布的有效流通截面积比同规格圆管高17%左右，同时方管的直边结构也更方便做端部的管板密封焊接，不需要额外加工管孔的倒角适配圆弧面，现场装配时的对中难度也更低。

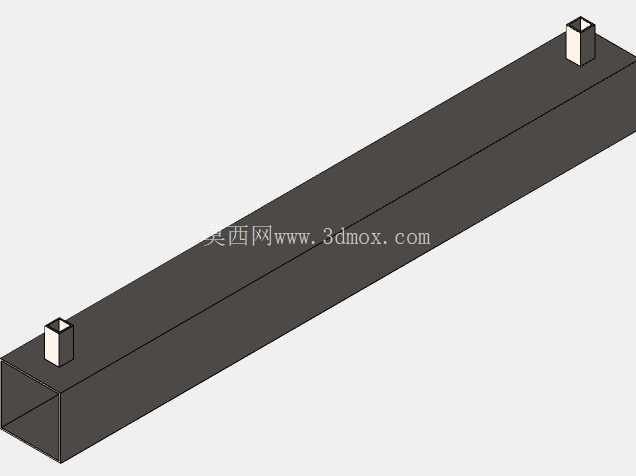

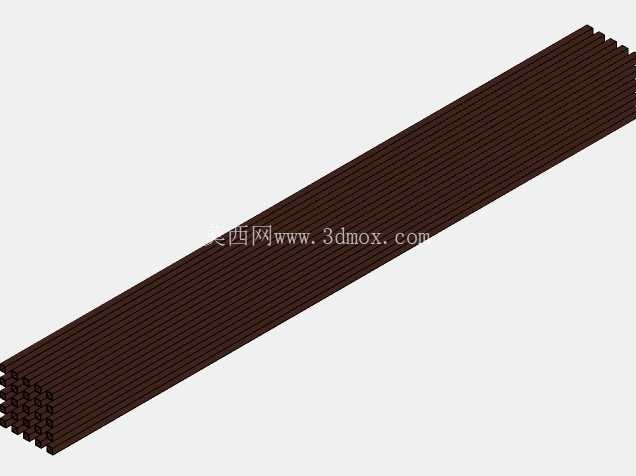

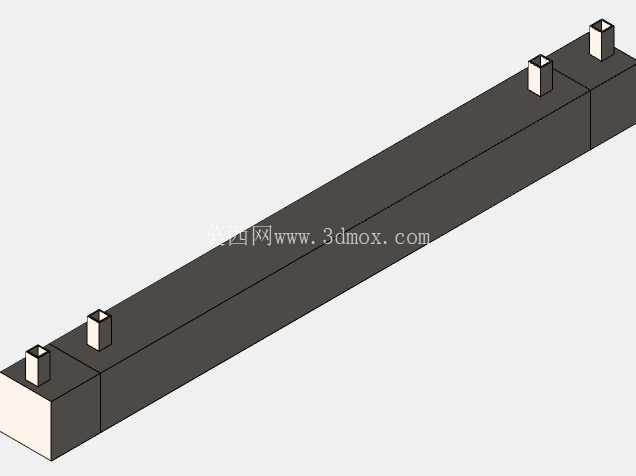

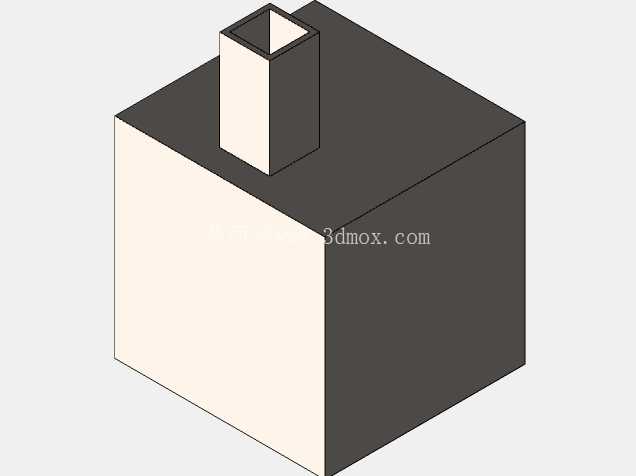

　　设计过程中首先锚定的是安装边界的适配性，整体换热芯体采用规整的长方体外形，外侧壳壁为等厚度平直结构，没有突出的管嘴、法兰冗余结构，所有外接接口都可以根据实际安装方向在壳壁的四个平直端面灵活开设，不需要额外做异形转接段，不管是嵌入到设备的内部夹层里，还是贴装在动力舱的内壁侧，都不会因为外形的圆弧凸起产生安装干涉。方管阵列采用等间距矩阵排布，横向和纵向的管间间距保持一致，壳程流体在相邻方管之间的流道截面是规则的矩形，流体在流道内的流速分布更均匀，不会出现圆管阵列里常见的尾流低速区，能有效减少壳程的流动死区，降低杂质在流道拐角处沉积堵塞的概率，对于水质一般、或者带有少量固体颗粒的换热介质场景，这种均匀流道的抗堵表现要明显优于常规折流板管壳结构。

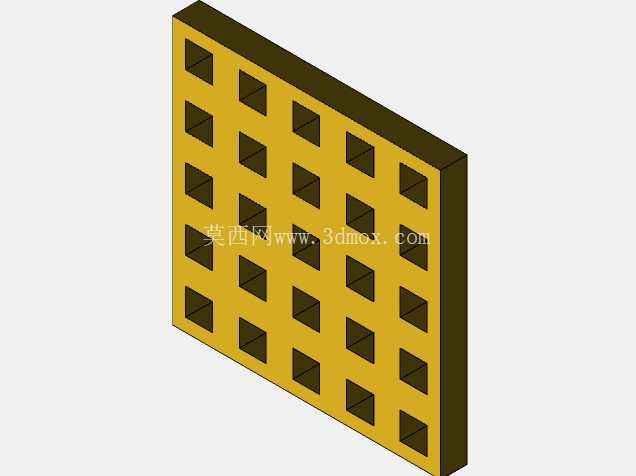

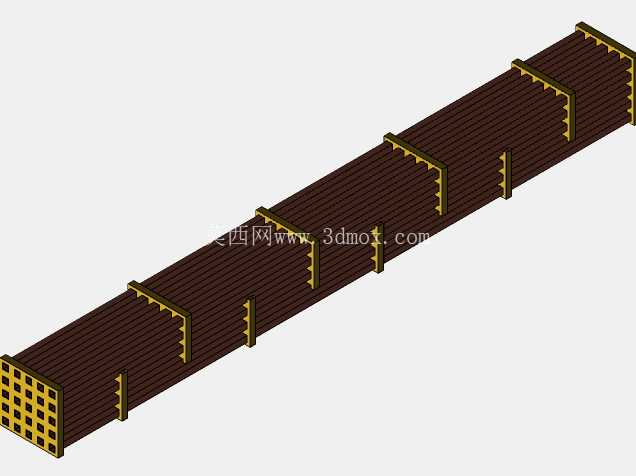

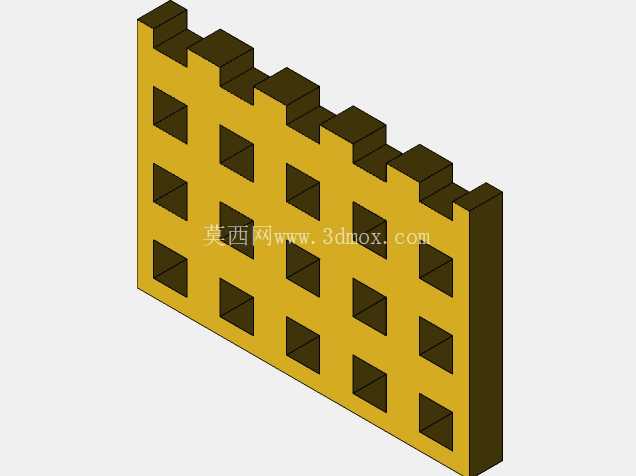

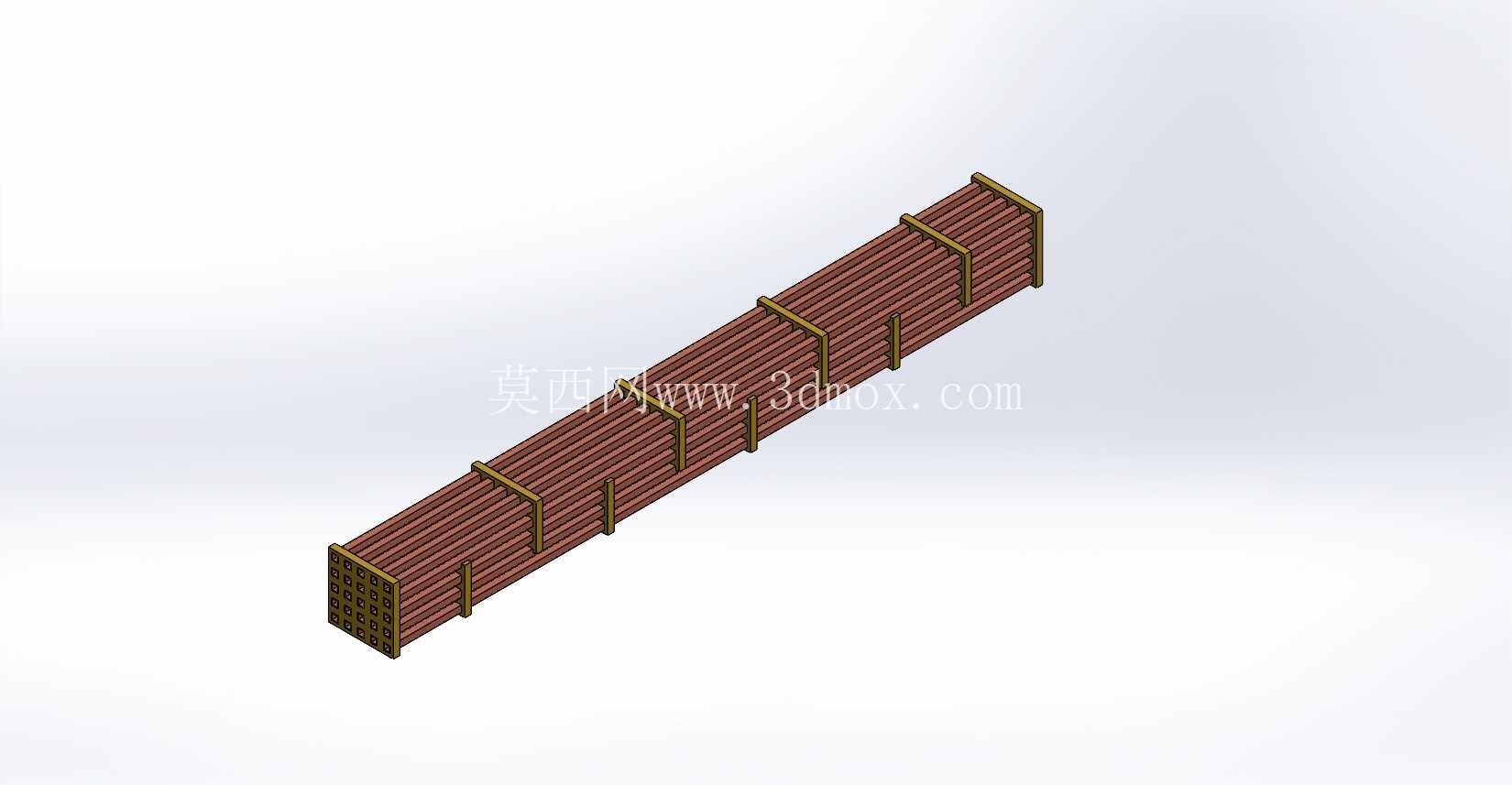

　　从功能特性上看，该结构的方管侧壁本身就是换热面，同时方管端部的凸台结构做了等高度的阶梯设计，在组装时可以直接作为管板定位的支撑点，不需要额外加装定位隔套，叠装时每一层方管的凸台都能和上层管的底面贴合限位，整个芯体叠装完成后自身就具备足够的结构刚度，不需要在芯体内部额外加装支撑拉杆，减少了壳程内部的结构件数量，也就减少了额外的流体阻力来源。实际选型时可以根据换热量的需求灵活调整方管的阵列数量，比如在小功率散热场景下可以缩减纵向的管排数，直接适配更窄的安装空间，不需要重新设计整套外壳模具，外壳的长宽尺寸可以跟随管排数做线性调整，零部件的通用化率能保持在较高水平。

　　在安装维护层面，平直的外壳外壁可以直接贴装保温层，不需要像圆弧外壳那样裁剪异形保温棉，现场施工的效率更高；方管的内壁是平直平面，不管是做通炮清洗还是化学冲洗，清洗刷头都能无阻碍地通过整个管程，不存在圆管内壁结垢后清洗刷头卡顿的问题，后期维护的操作难度更低。针对不同的介质工况，方管和外壳的壁厚可以根据承压需求做等比例调整，因为整体结构都是规则的平直截面，做壁厚加厚时不需要重新做流道的曲面仿真，只需要按照矩形截面的承压公式核算壁厚即可，设计迭代的效率更高，能快速适配从常压暖通回路到中压工业换热回路的不同压力等级需求。

　　流道设计上没有采用传统的弓形折流板结构，而是依靠方管自身的阵列排布形成纵横交错的壳程流道，流体在壳程内流动时会不断在方管的直角位置产生局部扰流，破坏管壁表面的层流边界层，提升换热效率的同时，也避免了弓形折流板带来的流动折返阻力，在相同的换热效率要求下，该结构的整体流阻比常规折流板换热器低20%左右，能降低配套循环泵的扬程要求，减少整个换热回路的运行能耗。对于需要紧凑安装的场景，比如新能源设备的散热回路、小型化工实验装置的换热单元，这种规整长方体结构还可以多个模块并排拼接，直接通过侧面的法兰对接即可组成更大换热量的换热组，不需要单独设计分气包、汇流管等转接部件，拼接后的整体外形依然是规则长方体，能最大化利用安装空间。
