六风机顶出风工业空冷换热设备结构

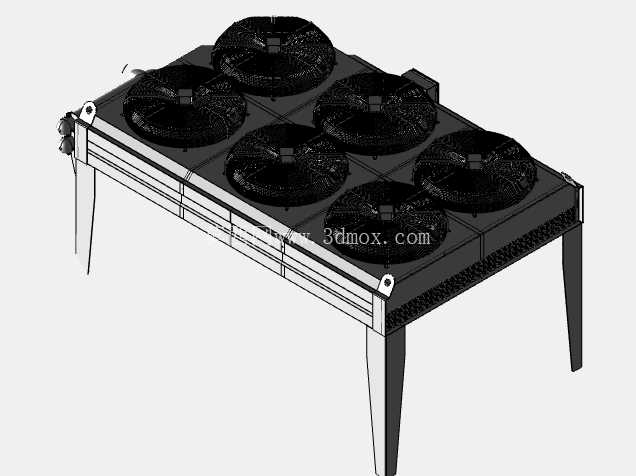

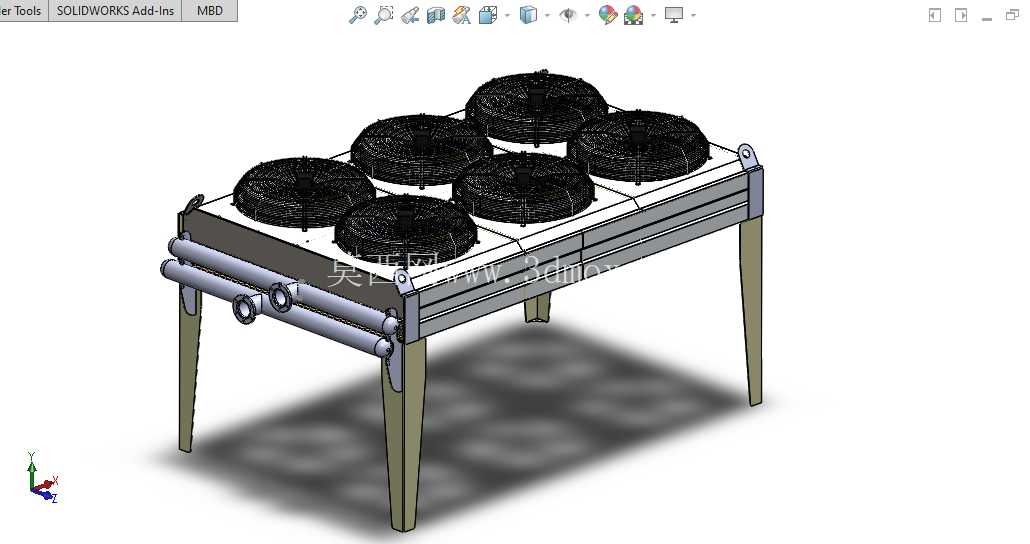

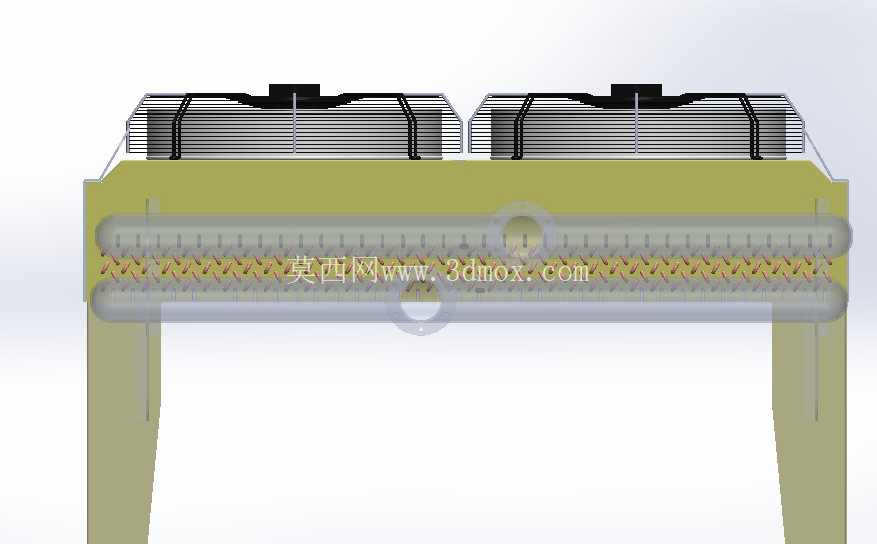

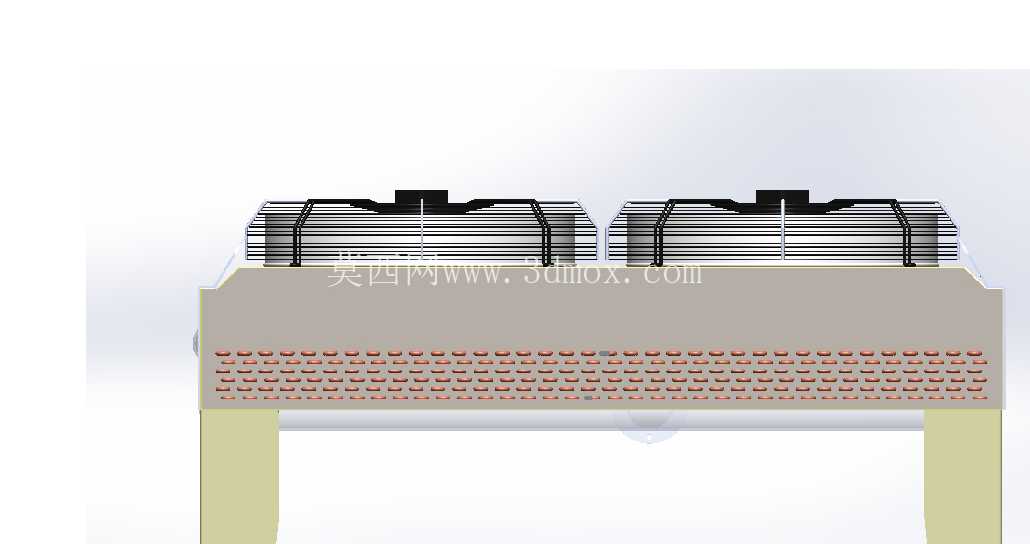

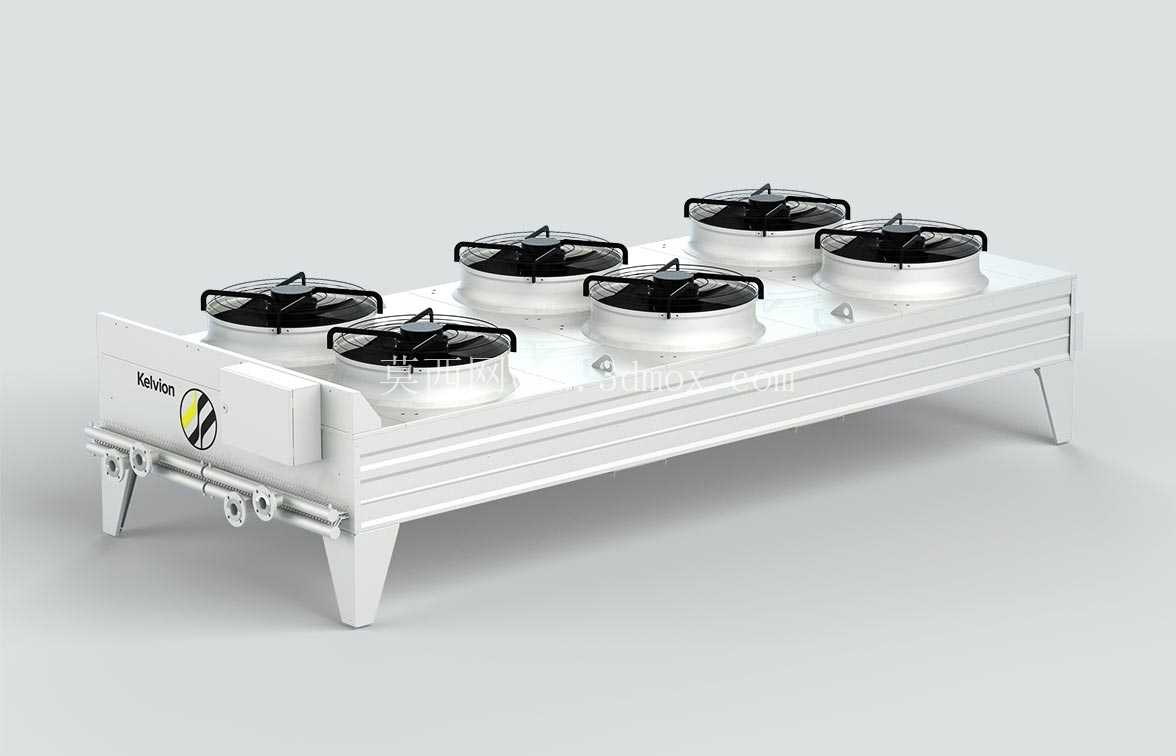

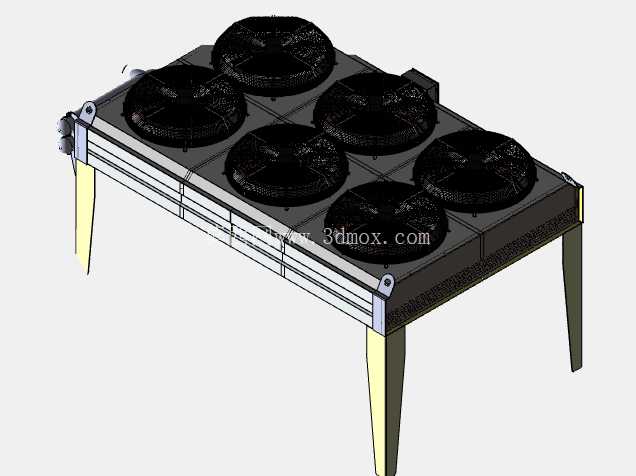

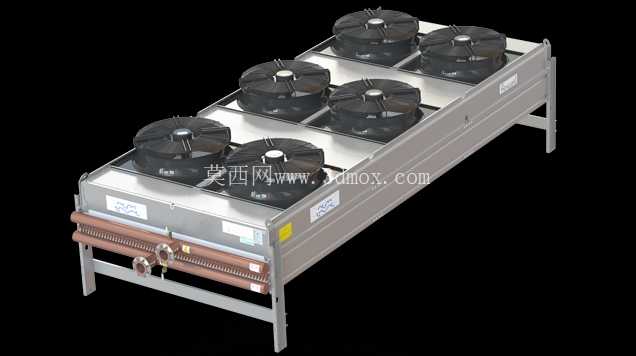

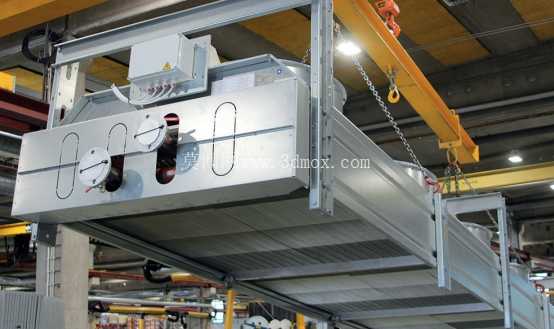

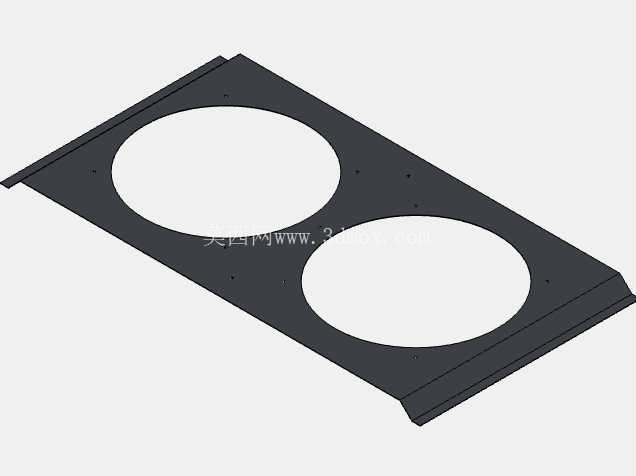

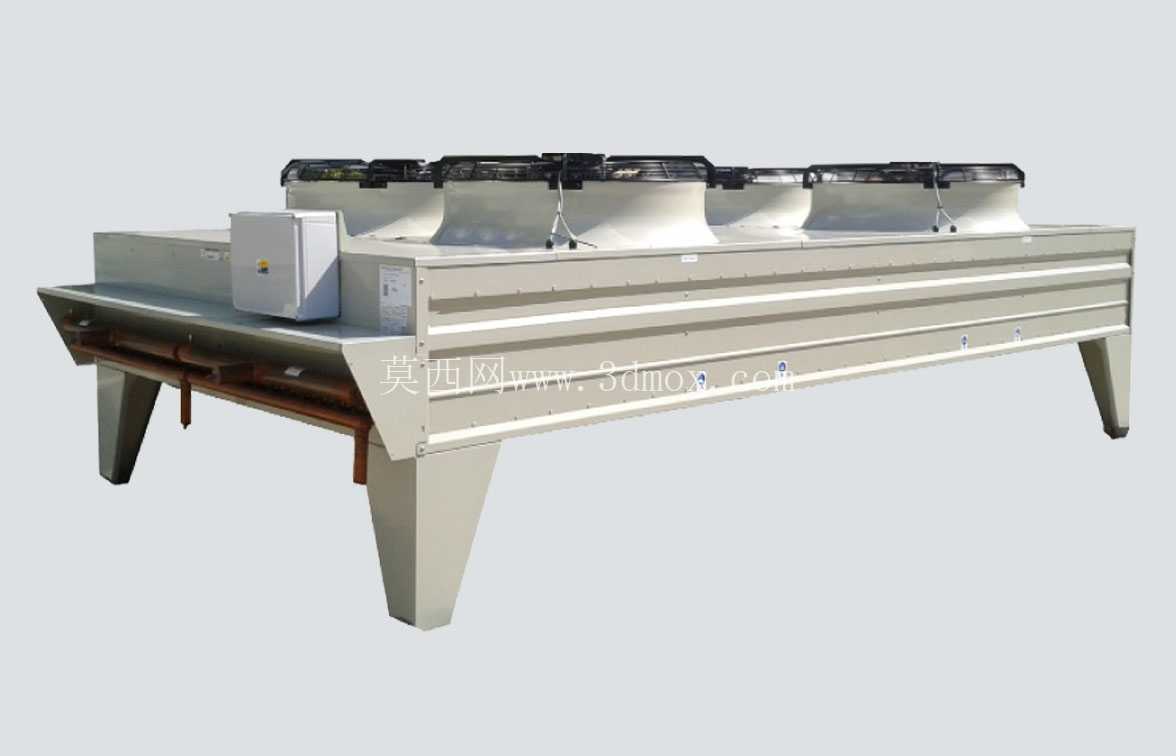

　　该设备属于工业风冷式换热装置，主要应用于化工、电力、制冷等行业的工艺介质冷却环节，可在缺水或不适合采用水冷换热的场景下，通过空气与管内介质的强制对流完成热量交换，无需配套循环冷却水系统，降低配套供水设施的建设与运维成本。设备顶部布置六台轴流风机，采用顶吸式通风结构，运行时风机驱动空气自下而上掠过水平布置的翅片管束，将管内流动介质携带的热量带走，完成介质降温流程。管束部分采用卧式水平排布，两端设置管箱与介质进出管路，侧面预留的三个接口可分别作为介质进口、出口与排污/放空接口，适配不同工艺管路的接入需求。

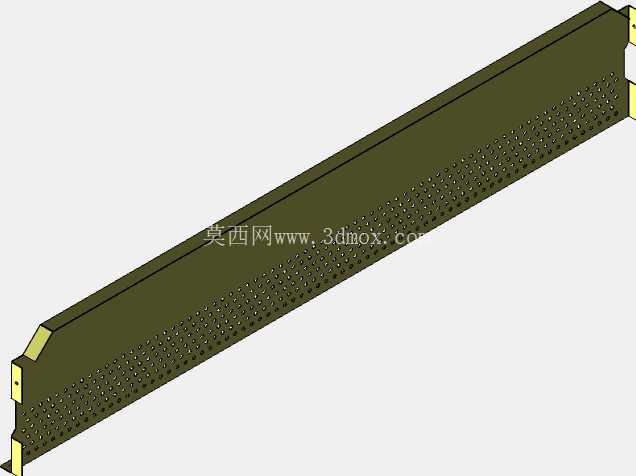

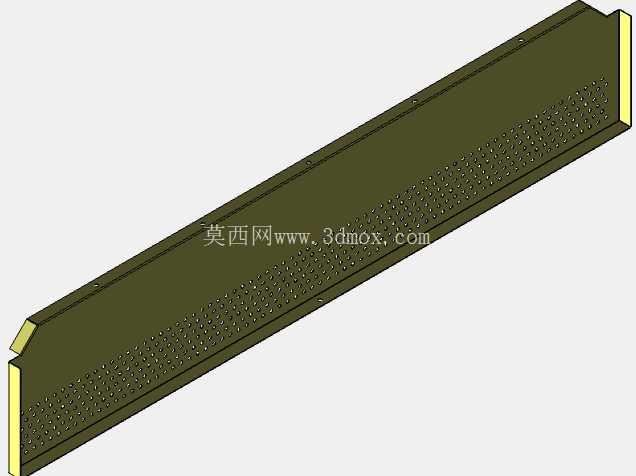

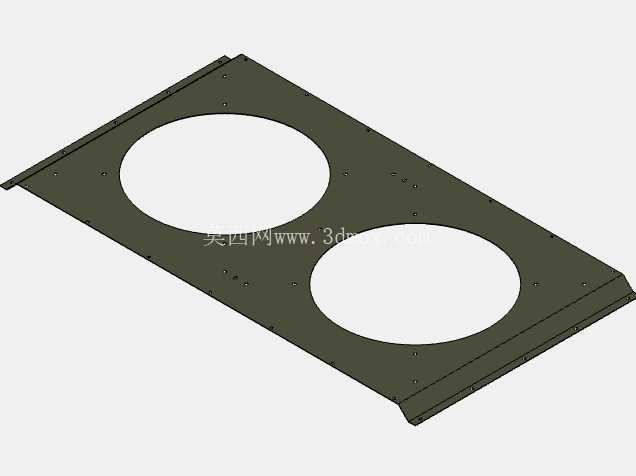

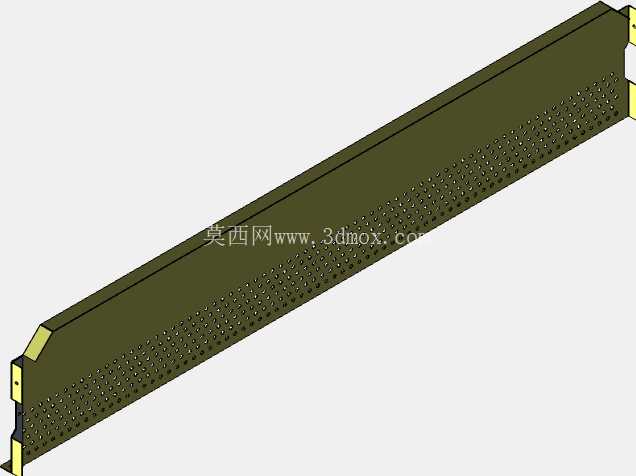

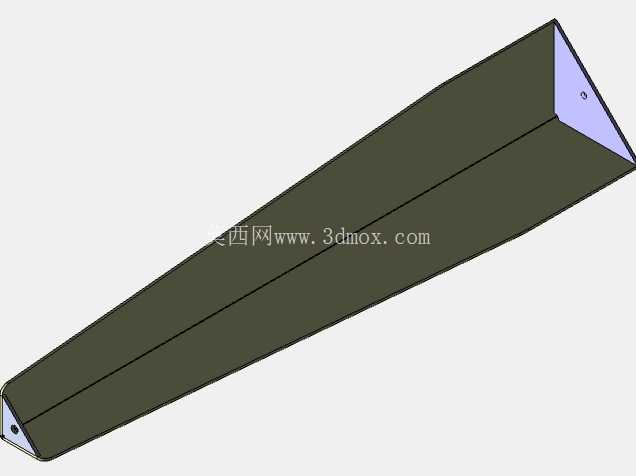

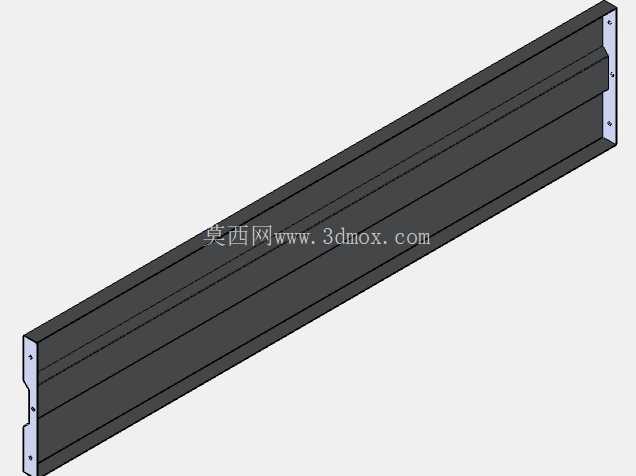

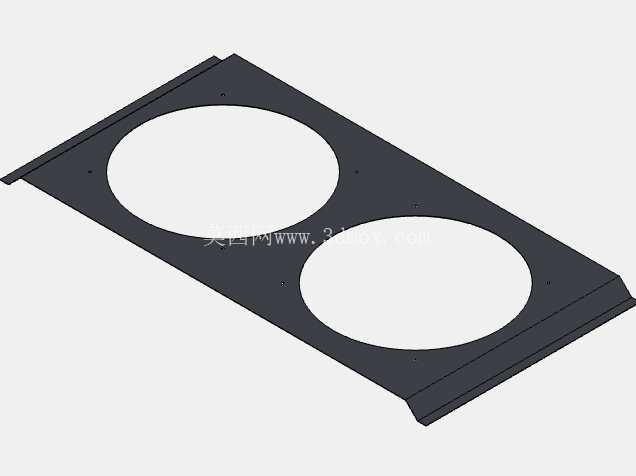

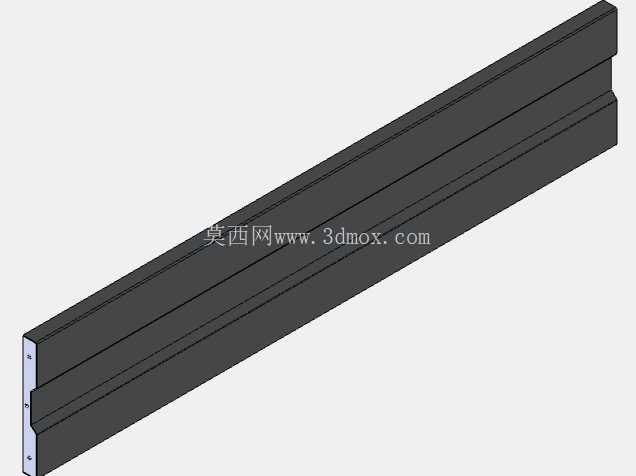

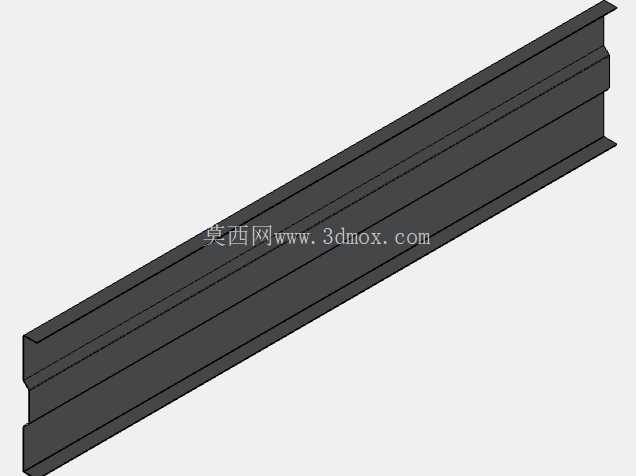

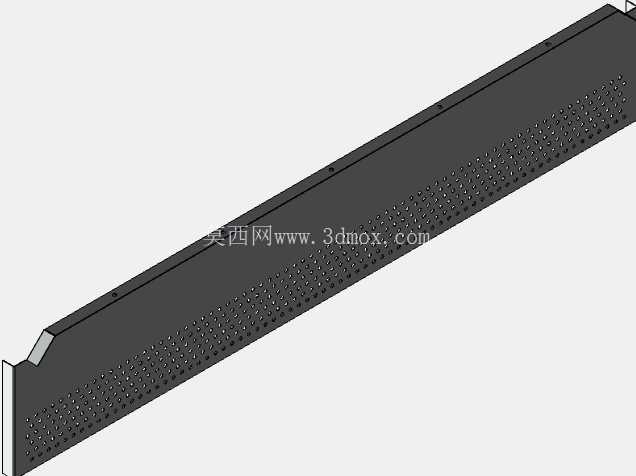

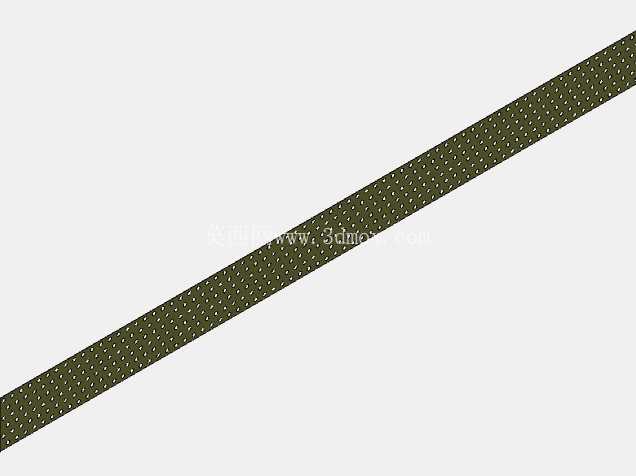

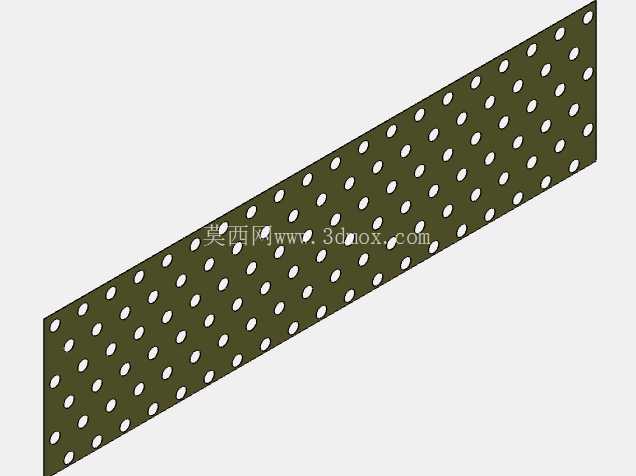

　　支撑结构采用四条独立支腿设计，支腿带有倾斜角度，可在保证支撑强度的同时降低整体重心，减少风机运行时的振动传递，支腿底部预留安装孔位，可直接与混凝土基础或钢制支架通过螺栓连接固定，安装时需保证支腿所在平面的水平度偏差不超过千分之二，避免管束受力不均产生形变。设计过程中优先考虑换热效率与风场均匀性，六台风机采用矩阵式排布，相邻风机的风场覆盖范围存在合理重叠，避免管束表面出现通风死角，风机与管束之间预留足够的通风腔高度，减少进风阻力，同时在管束两侧设置导流边板，约束空气流向，避免旁流损失。

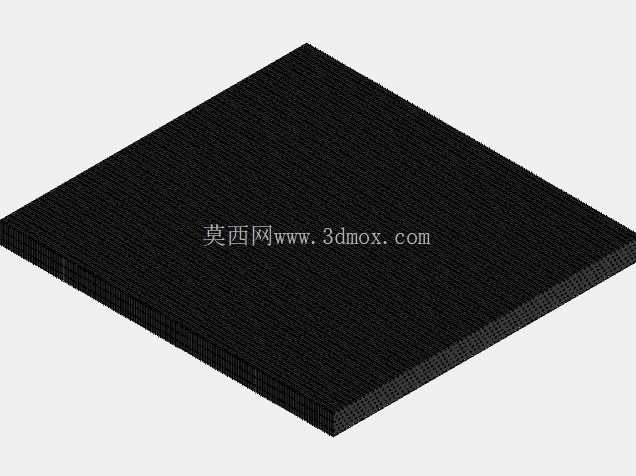

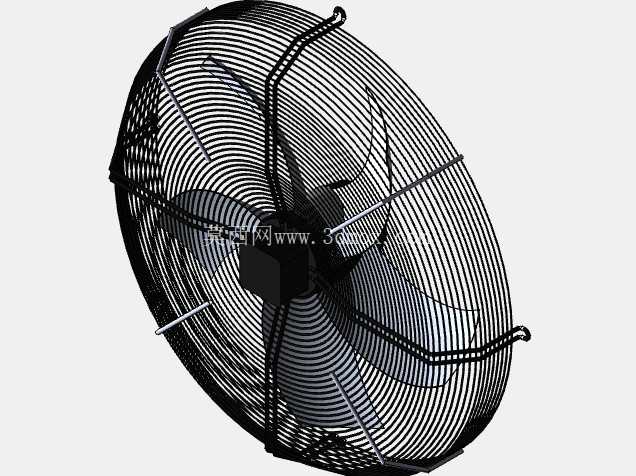

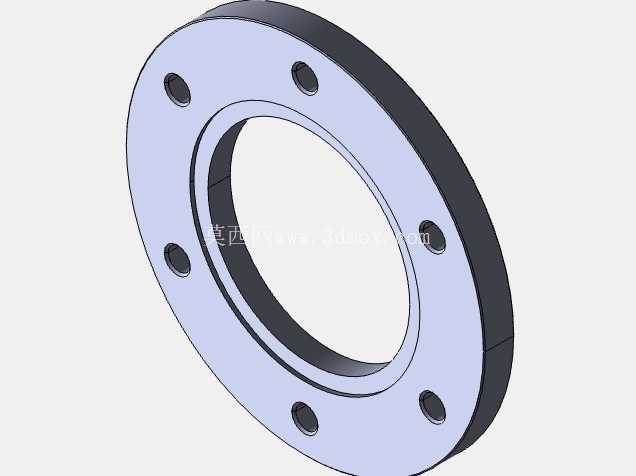

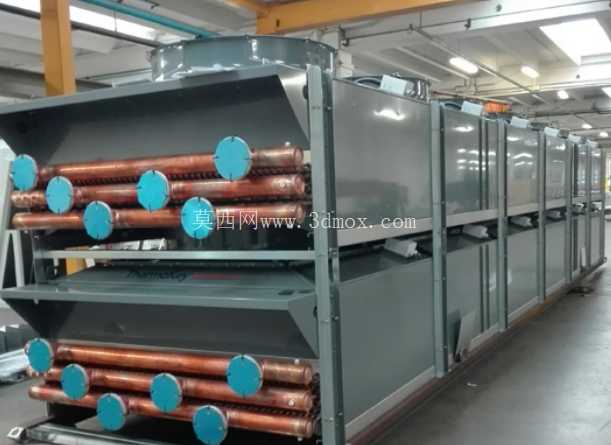

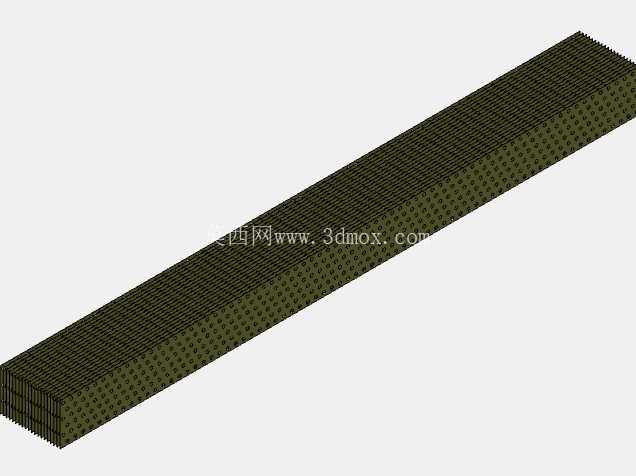

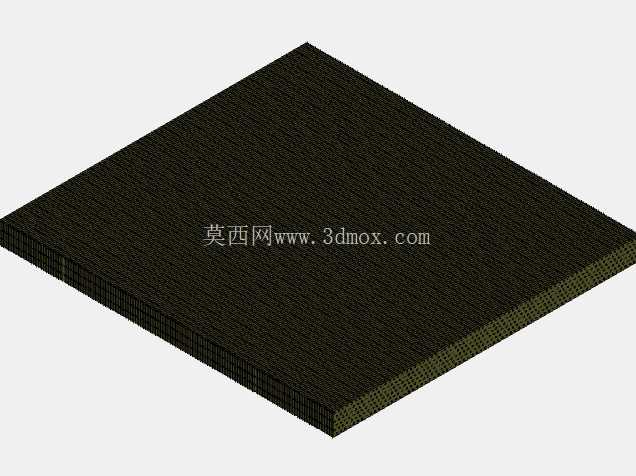

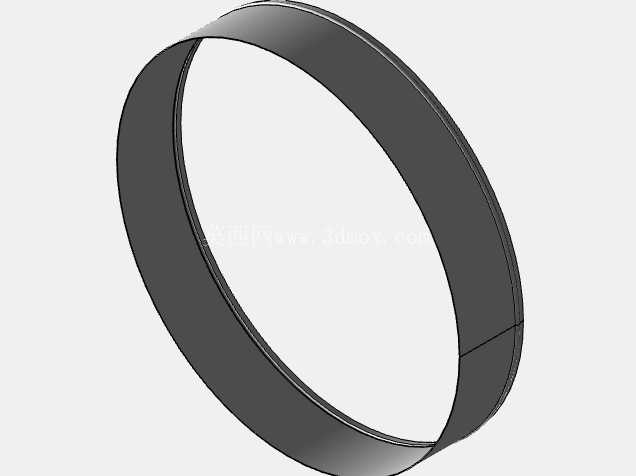

　　设备的外形尺寸适配常规工业场地的安装边界，整体宽度可满足标准集装箱运输要求，支腿高度可根据现场管路布置需求调整，管路接口的位置与通径可匹配DN100至DN200的常规工业管路，安装时需在接口处设置软连接，抵消设备运行振动与管路热胀冷缩产生的应力。翅片管束采用基管外绕铝翅片的结构，基管可根据介质腐蚀性选用碳钢或不锈钢材质，翅片与基管采用机械胀接工艺保证接触热阻稳定，长期运行下不会出现翅片松动导致换热效率下降的问题。风机部分采用低转速轴流风机，配套的电机防护等级适配户外露天安装场景，风机网罩采用镀锌钢丝焊接结构，可防止杂物吸入风机叶片造成损坏，同时保证通风面积满足风量要求。

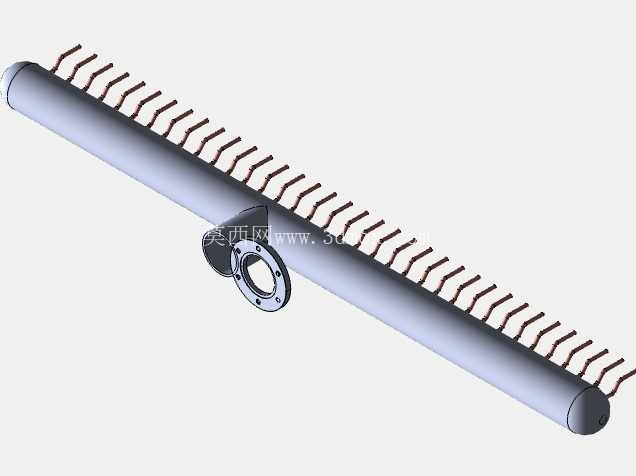

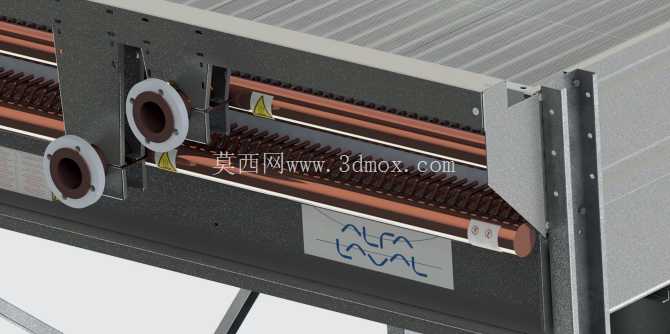

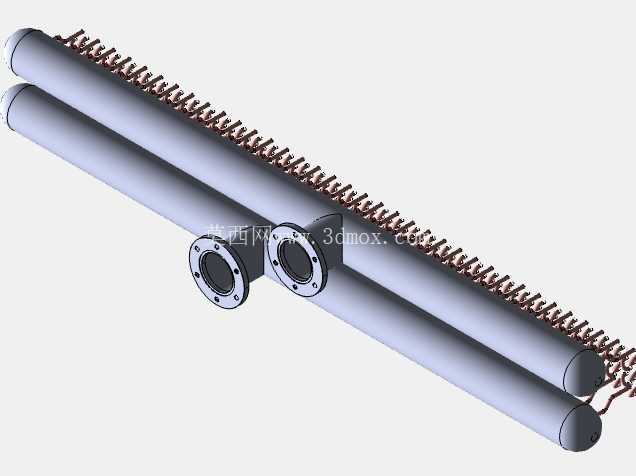

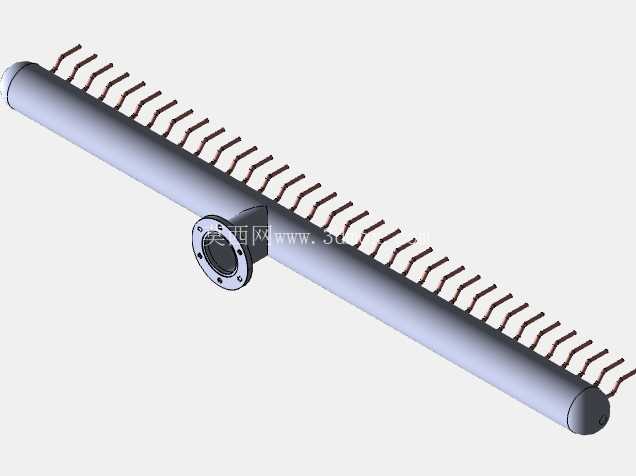

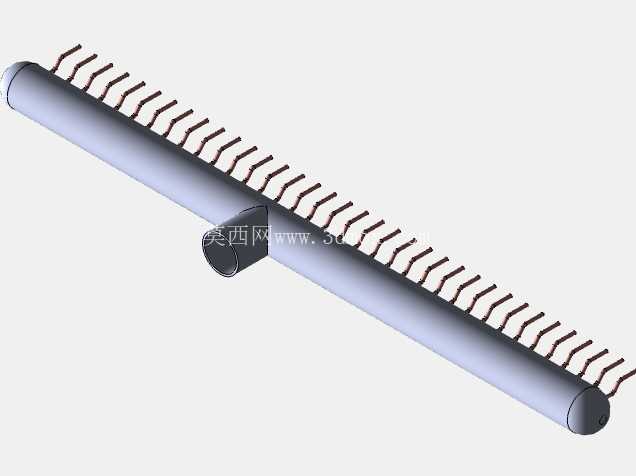

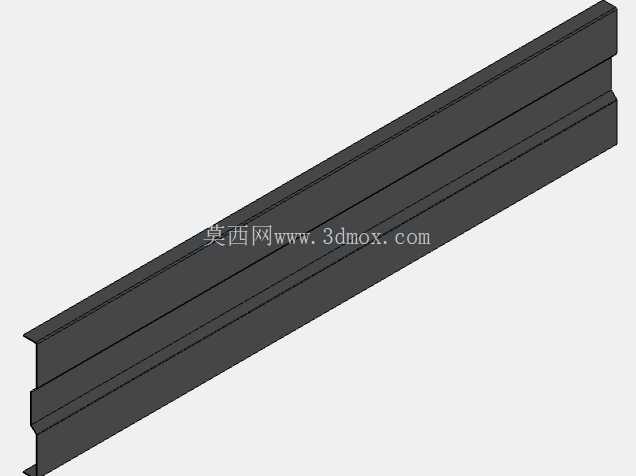

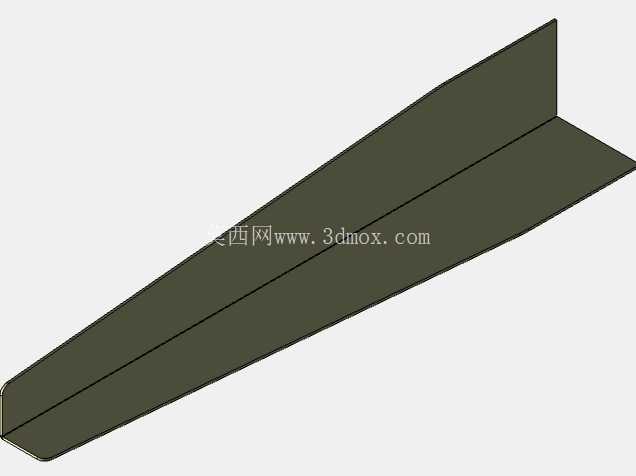

　　设备侧面的集管部分设置有排气与泄水接口，在设备停机维护时可完全排空管内残留介质，避免冬季低温环境下介质冻结胀裂管束。整体框架采用型钢焊接成型，焊接后整体做热浸镀锌处理，可适应户外露天的腐蚀环境，框架与管束、风机的连接位置均设置减震垫，减少运行时的振动与噪音传递。在结构建模过程中，对支腿的受力做了简化校核，满水状态下支腿的压应力远低于型钢许用应力，风机运行时的动载荷系数取1.2即可满足强度要求，管束的管板与管箱连接位置采用焊接加胀接的密封结构，可承受1.6MPa的工作压力，适配多数中低压工艺冷却场景。
