钣金堆叠式金属板承托架结构设计

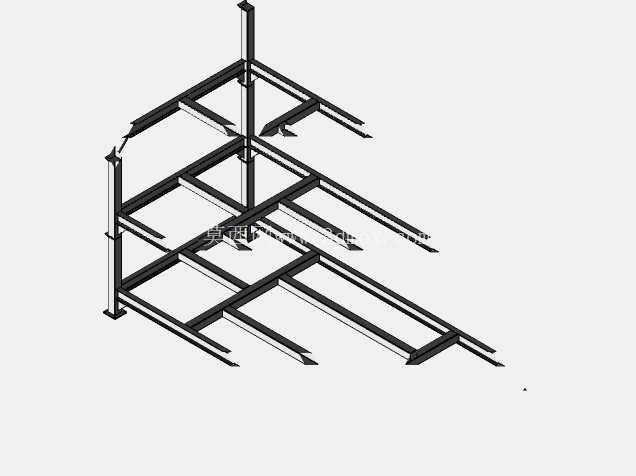

　　在金属板材加工、仓储周转以及变压器铁芯叠装等生产场景中，规整的板材承托结构是保障物料有序存放、减少板面磕碰划伤、提升车间空间利用率的核心工装部件。这款钣金材质的堆叠式板架，完全围绕金属板材的竖向堆叠存放需求设计，区别于常规平面货架的大跨度层板结构，其采用框架式镂空设计，整体由多根竖向支撑立柱与横向、纵向的钣金横梁拼焊成型，所有构件均采用等厚钣金折弯加工，没有额外的铸造或机加工复杂零件，加工门槛低，适合车间根据实际存放需求快速改制适配。

　　从实际使用场景来看，这类板架主要服务于厚度1mm到10mm不等的冷轧钢板、硅钢片、铝板等平板类物料的临时存放与工序间周转，尤其是在变压器铁芯叠装工序旁，可将裁切完成的硅钢片按叠装顺序分层码放在架体上，避免多摞板材直接堆叠造成的底部板材受压变形、板面摩擦掉漆或绝缘层破损问题。架体的竖向立柱高度经过针对性设计，单层层间预留的操作空间刚好满足操作人员单手取放板材的作业需求，不需要过度弯腰或抬手，符合车间工位器具的人机工程要求，同时立柱顶端预留的对接结构，可实现多个同规格板架的上下堆叠，在不额外占用车间地面面积的前提下，将垂直空间的存储利用率提升三倍以上。

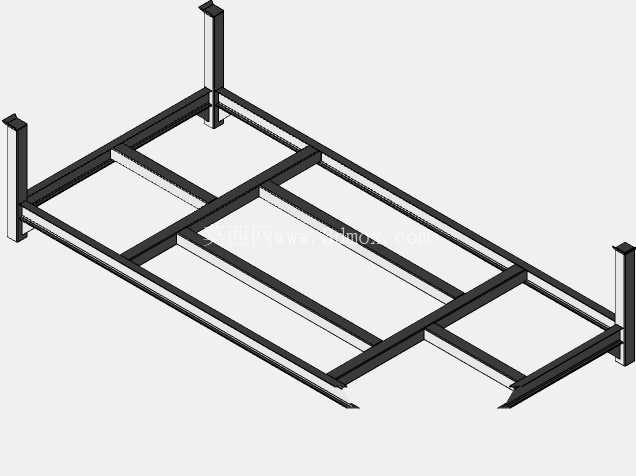

　　设计思路上，这款板架完全摒弃了多余的装饰性结构，所有横梁的排布均经过承重受力核算：横向承载梁的间距控制在400mm以内，确保即使是厚度较薄的金属板铺放在架体上时，也不会因为跨距过大出现中部下挠变形的问题；纵向连接梁则主要起到框架拉结作用，避免整体架体在叉车转运或堆叠承重时出现平行四边形变形，所有梁体与立柱的连接位置均采用满焊工艺，焊后打磨平整无毛刺，不会在取放板材时刮伤板面或划伤操作人员手部。架体底部的横梁两端做了微翘的折弯导向结构，当板材从架体端部推入时，不会被横梁端面的锐边卡住，即使是表面带有涂层的成品板材，也能顺畅滑入架体承托面，减少推送过程中的阻力。

　　从安装边界与外形尺寸来看，这款板架的整体外轮廓宽度适配常规1220mm标准宽度的金属板材，长度方向可根据存放板材的长度做等比例缩放，架体底部预留了100mm高度的叉车进叉空间，可直接配合手动液压叉车或电动叉车实现整架物料的车间转运，不需要额外配置托盘。竖向立柱采用C型钣金折弯截面，相比同重量的方管立柱，其抗侧向弯曲的性能提升20%以上，同时立柱表面没有封闭空腔，在车间喷涂工序做表面处理时，不会出现积液、漏喷的问题，整体表面做喷塑处理后，可适应车间潮湿、多金属粉尘的作业环境，长期使用不会出现锈蚀掉屑的问题，避免污染存放的金属板材表面。

　　在细节处理上，架体所有与板材接触的承托梁上表面均做了平面度校准，同一承托平面的高度差控制在1mm以内，确保板材铺放后完全水平，不会出现局部悬空导致的板材应力变形；立柱顶端的堆叠定位结构采用凹凸插接设计，上下架体堆叠时可直接对准定位，不需要额外的固定件即可保证堆叠后的整体稳定性，即使堆放到三层高度，整体架体的侧向偏移量也不会超过5mm，完全满足车间仓储的安全要求。不同于常规固定式货架的不可调节特性，这款板架的所有构件均为标准化钣金件，当需要存放不同幅面的板材时，可通过更换不同长度的横梁快速调整架体的承托尺寸，不需要重新制作整架，大幅降低了车间工位器具的改造成本，同时闲置的板架可拆解后 flat 包装存放，占用的仓储空间仅为组装后状态的1/5，适合多车间、多工序的周转调配使用。
