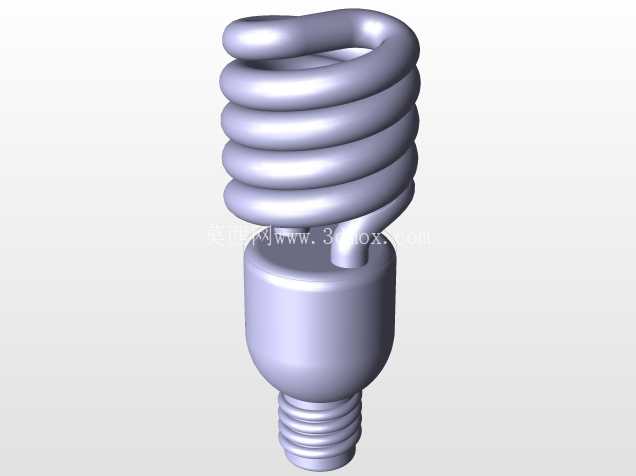

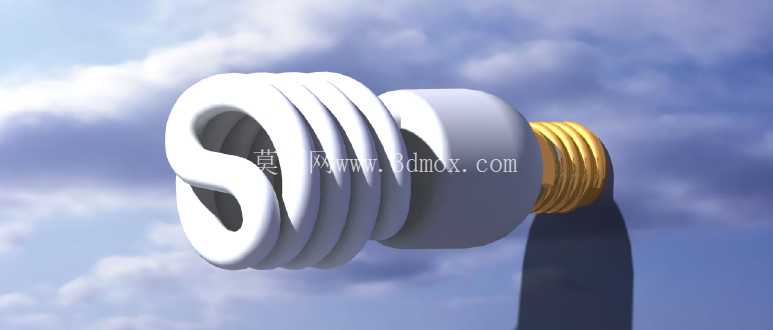

早期螺旋紧凑型荧光节能灯泡三维结构

　　这款紧凑型荧光灯的三维结构还原，核心围绕民用照明场景的替换需求展开设计，早期螺旋结构的CFL灯泡，最初的开发目标是替代传统白炽灯，在相同光通量下降低能耗，适配原有通用螺口灯座的安装尺寸，无需用户更换原有照明线路与灯座即可直接替换使用。从结构设计逻辑来看，螺旋盘绕的荧光管腔体是核心发光单元，区别于早期直管型荧光灯的长条形结构，螺旋弯折的管路设计在有限的空间内拉长了荧光粉涂覆的放电腔体长度，保证了足够的紫外激发路径，让荧光粉可以充分受激发光，同时将整体径向尺寸控制在普通白炽灯的相近范围内，避免出现安装后灯罩无法适配的问题。灯头部分采用标准通用螺口结构，螺纹的牙型、螺距完全匹配民用照明最常用的E27规格，安装时的旋入行程、触点接触位置都经过尺寸校核，保证拧入常规灯座后可以实现可靠的电气连接，不会出现接触不良、旋入过深或过浅的问题。灯头与荧光管之间的塑壳基座内部，预留了电子镇流器的安装空间，三维结构中明确划分了腔体的边界，保证镇流器电路板、引线走线的空间充足，同时塑壳的外形做了平滑过渡，既可以遮挡内部的电子元件与引线，也能在安装拧动时提供合适的握持受力面，避免安装时打滑。

　　从实际应用场景来看，这类早期螺旋CFL灯泡主要面向家庭室内照明、商用公共区域普通照明场景，适配台灯、吊灯、吸顶灯等多种常见照明灯具，设计时充分考虑了不同灯具的安装边界，灯泡的总长度、最大外径都控制在通用替换件的尺寸范围内，不会出现装到台灯后突出灯罩、装到封闭吸顶灯内空间不足的问题。结构建模过程中，对荧光管的螺旋曲率做了精准还原，每一圈螺旋管的管径、螺距都保持一致，管壁厚度均匀，既符合实际玻璃管弯折加工的工艺特性，也保证了放电腔体的容积一致性，避免出现局部管径过窄导致的启动困难问题。灯头的金属螺纹部分做了细节还原，螺纹顶端的绝缘触点、螺纹与塑壳的压接位置都有明确的结构体现，符合实际灯头的装配工艺，金属部分与塑壳的配合间隙控制在合理范围内，既保证装配时的定位精度，也避免使用过程中出现松动脱落的风险。从功能特性来看，这种螺旋结构相比早期的U型管CFL，发光的均匀度更好，螺旋排布的管路可以实现360度方向的光线输出，不会出现U型管结构单侧光线偏暗的问题，更接近传统白炽灯的配光特性，替换后用户的光照体验差异更小。

　　设计过程中也充分考虑了散热需求，塑壳基座上预留了细微的散热缝隙结构，虽然三维模型中没有做极致的细节拆分，但整体腔体的容积足够容纳电子镇流器的发热元件，保证长时间点亮时内部温度不会超过电子元件的耐温上限，延长整灯的使用寿命。在安装边界的校核上，模型的所有外轮廓尺寸都严格参照早期量产CFL灯泡的实际尺寸绘制，最大外径不超过60mm，总长度不超过110mm，适配绝大多数民用照明灯具的安装空间，用户在做灯具配套设计、照明场景三维搭建时，可以直接调用该模型进行装配干涉检查，确认灯泡与灯罩、灯座的配合间隙是否合理，避免实际生产装配时出现尺寸冲突。

　　荧光管的表面做了半透明乳白质感的结构区分，对应实际产品的荧光粉涂覆层，光线穿过涂覆层后会形成柔和的漫射光，不会出现裸灯管的刺眼眩光问题，这也是这类产品替换白炽灯时的重要体验设计点。灯头的金属部分做了导电结构的分区，螺纹部分接零线，顶端触点接火线，符合民用电气安装的安全规范，结构上两个导电部分之间通过绝缘材料完全隔离，避免使用过程中出现短路风险。整体结构没有多余的冗余设计，所有外形结构都服务于功能需求：螺旋管的形状服务于小空间内的长放电路径需求，塑壳的形状服务于内部元件容纳与安装握持需求，螺口的尺寸服务于通用替换的适配需求，完全是面向实际量产使用的工程化结构设计，没有为了外观做多余的造型改动，还原了早期CFL灯泡刚进入民用市场时的经典结构形态，适合用于照明产品结构参考、场景搭建、老产品还原建模等场景使用。
