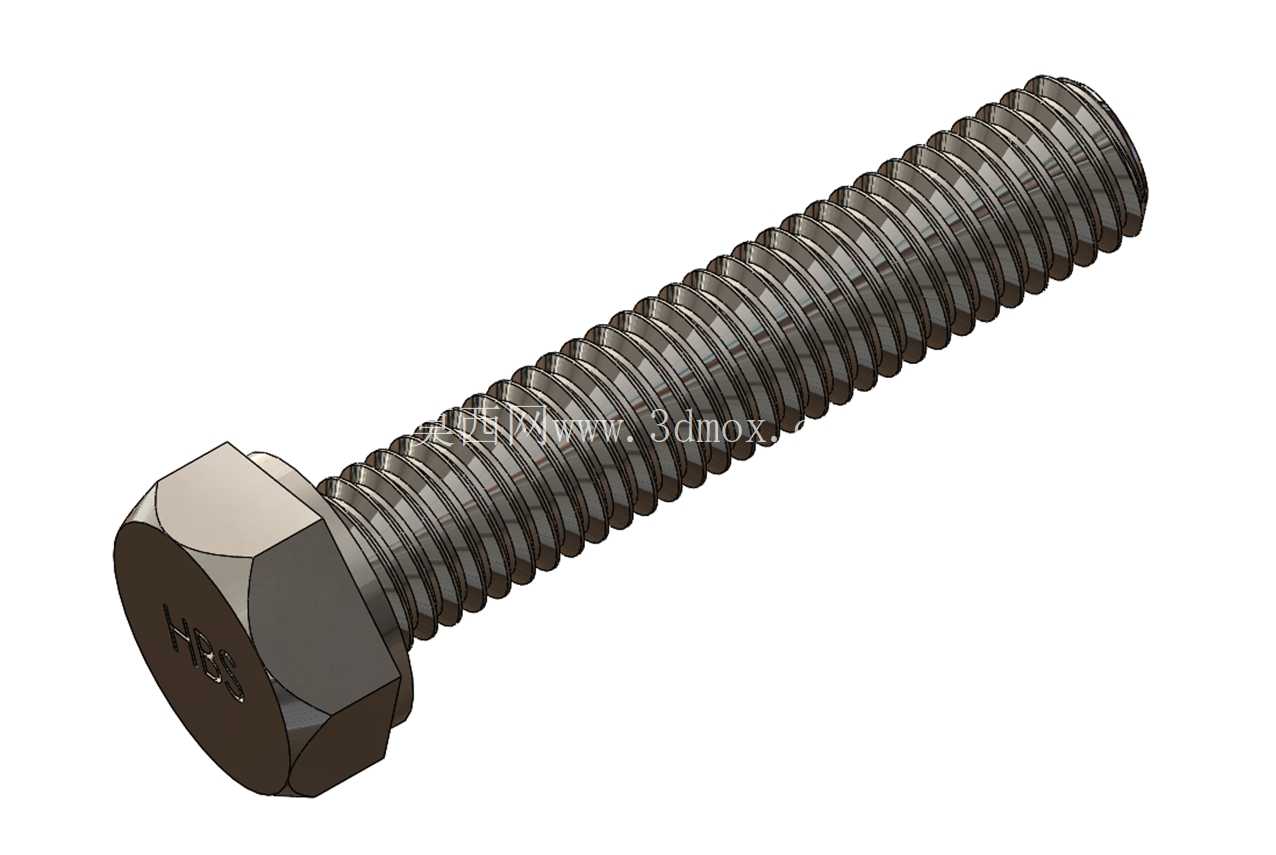

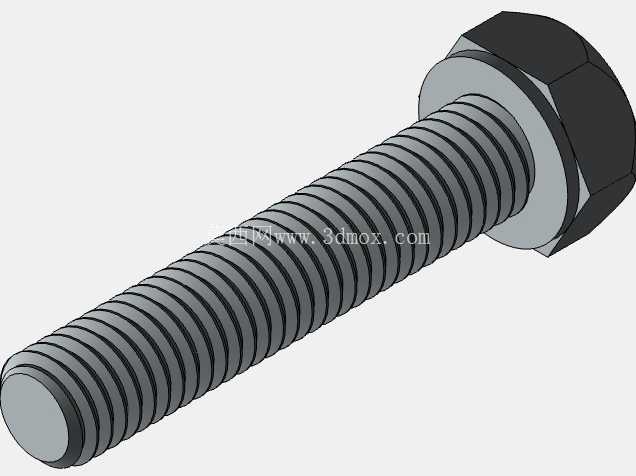

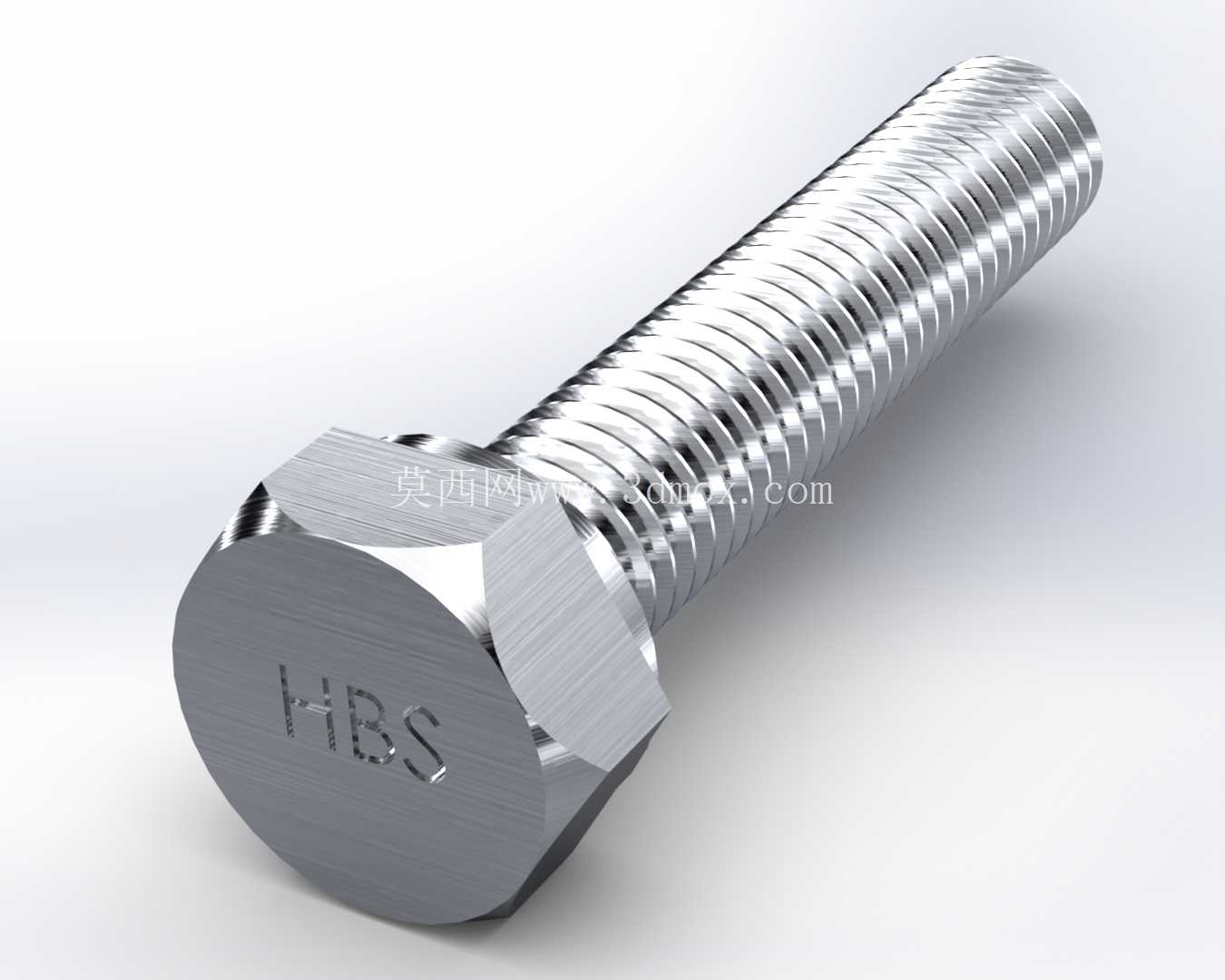

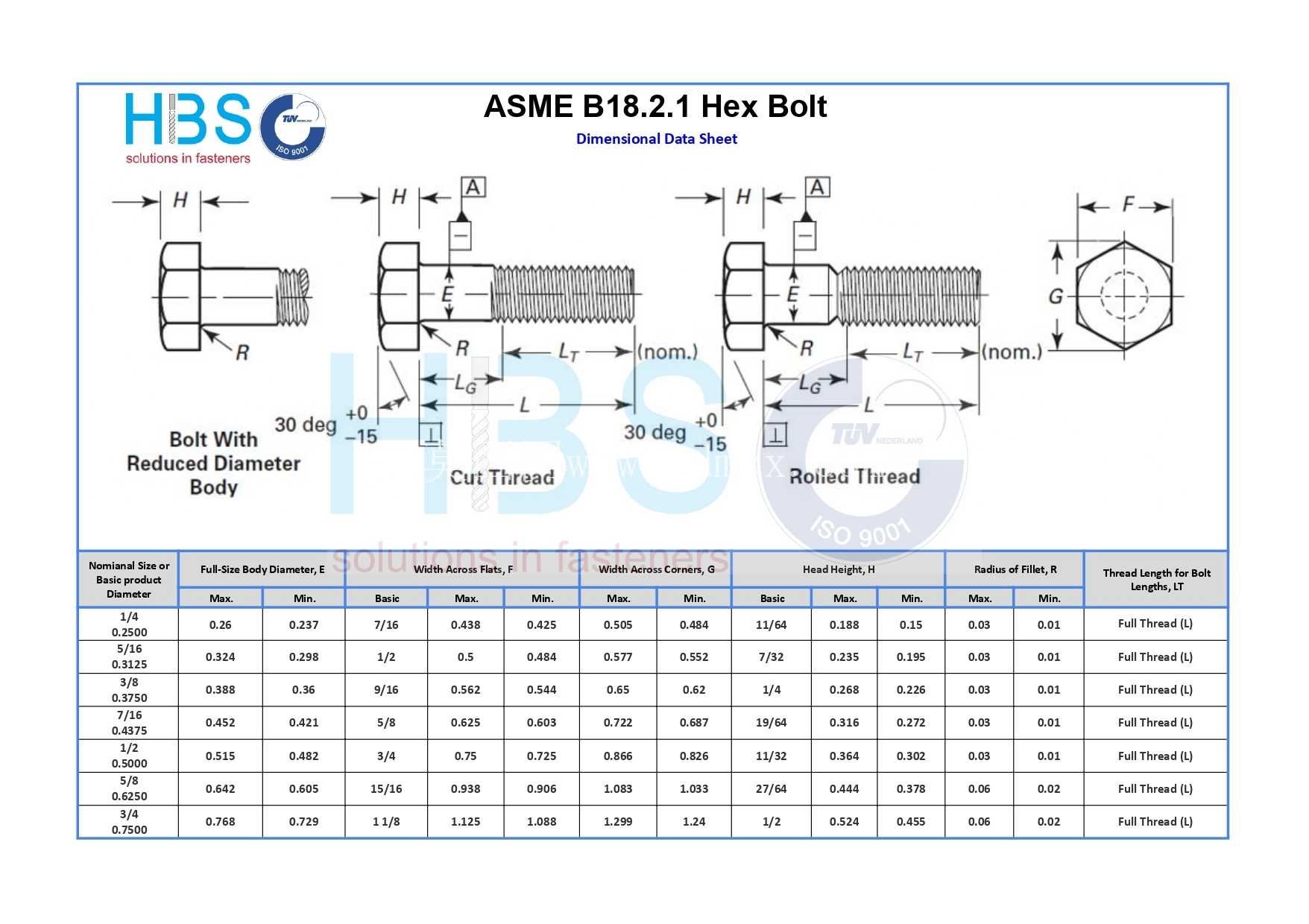

符合ASME B18.2.1标准外六角粗牙螺栓

　　在重型设备装配、工业管道架设、钢结构拼接等场景中，六角头螺栓是应用频次最高的可拆卸紧固连接件之一，本次建模的这款螺栓严格遵循ASME B18.2.1标准要求，适配公称直径1/4英寸至3英寸、螺距范围为每英寸10至24牙的粗牙螺纹规格，完全覆盖北美工业体系下常规设备的紧固选型需求。

　　从实际工程使用角度出发，这类六角螺栓的头部采用标准六角棱柱结构，对边宽度、头部高度的公差严格匹配标准规定，能够适配常规开口扳手、套筒扳手、扭矩扳手的夹持需求，在装配空间受限的场景下，也能满足不同角度的扳手操作空间要求，不会出现扳手打滑、无法卡紧的问题。螺栓杆部的螺纹段采用统一粗牙牙型，牙型角、牙距、大径中径小径的公差均符合标准要求，螺纹收尾处的退刀结构做了平滑过渡处理，避免螺纹末端应力集中导致的杆部断裂问题，同时也能保证拧入螺纹孔时不会出现卡滞、错牙的情况。

　　建模过程中，首先以标准规定的公称尺寸为基准，先绘制六角头部的截面轮廓，拉伸得到头部实体后，在头部与杆部衔接的位置做了标准要求的圆角过渡，这个位置是螺栓受拉、受剪载荷时的应力集中高发区，合理的圆角半径能够大幅提升螺栓的疲劳强度，避免在交变载荷下出现头部断裂的失效问题。杆部的光杆段与螺纹段的直径差严格控制在标准公差范围内，光杆段的表面粗糙度要求在建模时通过表面纹理做了区分，实际加工中光杆段通常作为铰制孔配合面使用，当螺栓用于定位紧固场景时，光杆段与安装孔的过渡配合能够保证被连接件的位置精度，不会出现装配错位。

　　安装边界方面，这款螺栓的螺纹长度根据不同公称长度做了对应匹配，当螺栓用于穿透多层被连接件时，需要保证螺纹末端伸出螺母2-3个牙距，既能够保证螺纹啮合的强度，也不会因为伸出过长占用额外装配空间、干涉其他零部件。螺栓头部的支承面做了平整处理，与平垫圈配合使用时能够保证支承面的压应力均匀分布，避免被连接件表面被压溃，同时也能在一定程度上补偿被连接件安装面的平面度误差，保证紧固时的预紧力均匀传递。

　　从应用场景来看，这类ASME标准的六角螺栓大量应用在出口北美地区的机械设备、钢结构厂房、石油化工管道、重型卡车底盘等场景中，粗牙螺纹的螺距更大，螺纹牙的强度更高，在承受冲击载荷、振动载荷的场景下不容易出现滑牙、松动的问题，相比细牙螺纹更适合用于经常需要拆装、或者被连接件材料强度较低的场景，比如铸铁件、铝合金件的螺纹连接，粗牙螺纹的啮合深度更大，能够有效降低螺纹孔滑牙的概率。

　　建模时对螺纹的牙型细节做了精准还原，没有采用简化的贴图方式表现螺纹，而是通过螺旋扫描切除的方式生成真实的螺纹实体，能够直接用于后续的装配干涉检查、有限元受力分析，在做虚拟装配时，可以真实模拟螺栓拧入螺纹孔的全过程，检查螺纹配合是否存在干涉、螺栓长度是否适配安装空间，提前发现选型错误的问题，减少实际生产中的物料浪费。螺栓的各个尺寸参数都预留了公差标注的基准面，头部端面、杆部末端、螺纹中径都可以作为尺寸检测的基准，方便后续生成工程图时直接标注形位公差与尺寸公差，满足生产加工的图纸要求。

　　在设备维护场景中，这类标准六角螺栓的互换性极强，只要公称直径、螺距、长度参数匹配，不同厂商生产的同标准螺栓都可以直接替换，不需要额外做适配加工，能够大幅降低设备维护的备件成本，减少停机等待时间。建模时也考虑了不同表面处理的表现形式，模型表面可以直接赋予镀锌、发黑、热浸锌等不同的材质属性，方便在整机渲染时表现不同工艺处理的外观效果，满足产品展示、装配说明书制作的需求。
