单螺杆挤出加工设备三维结构设计

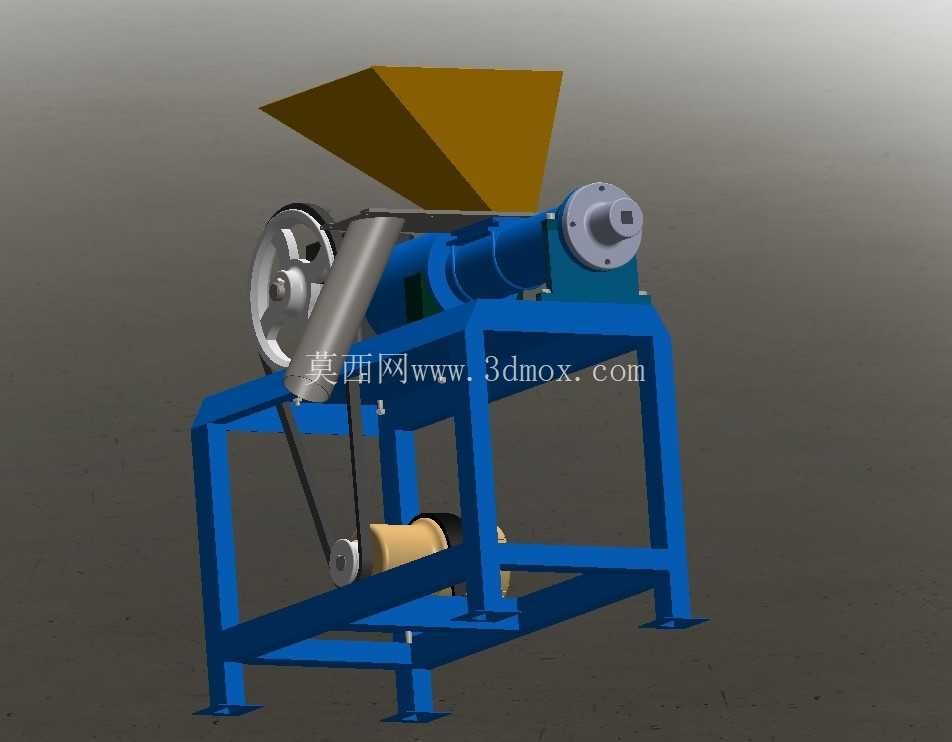

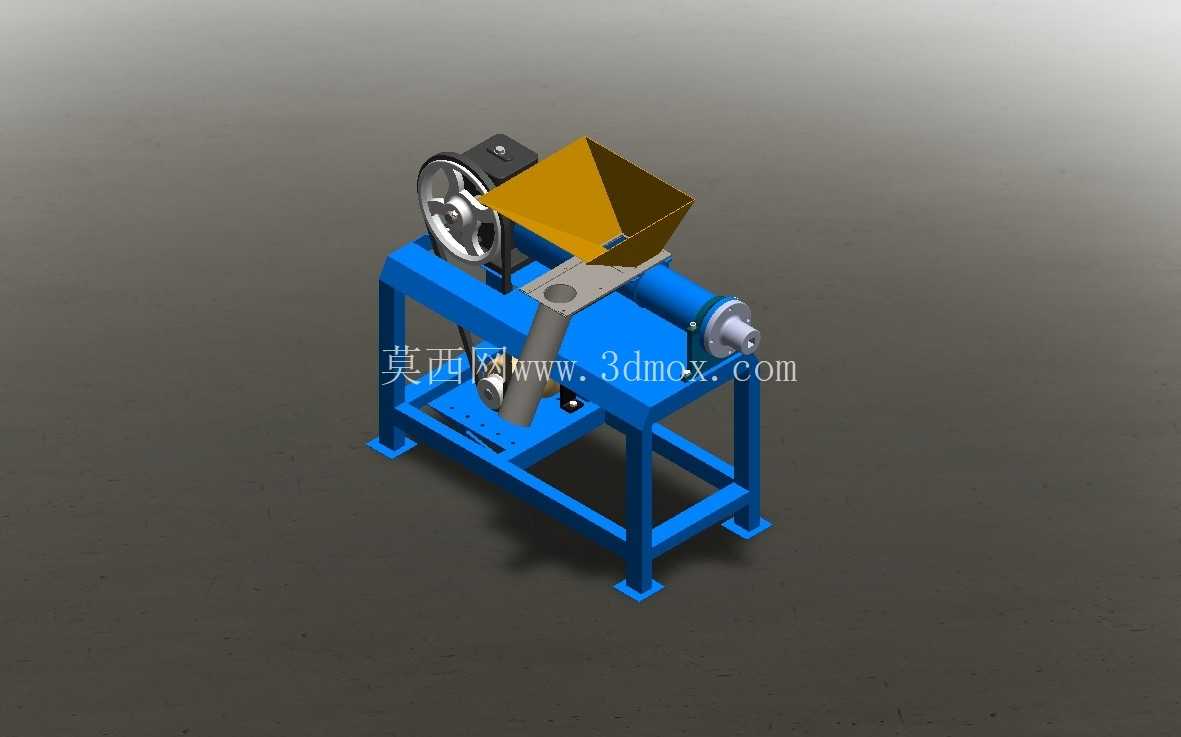

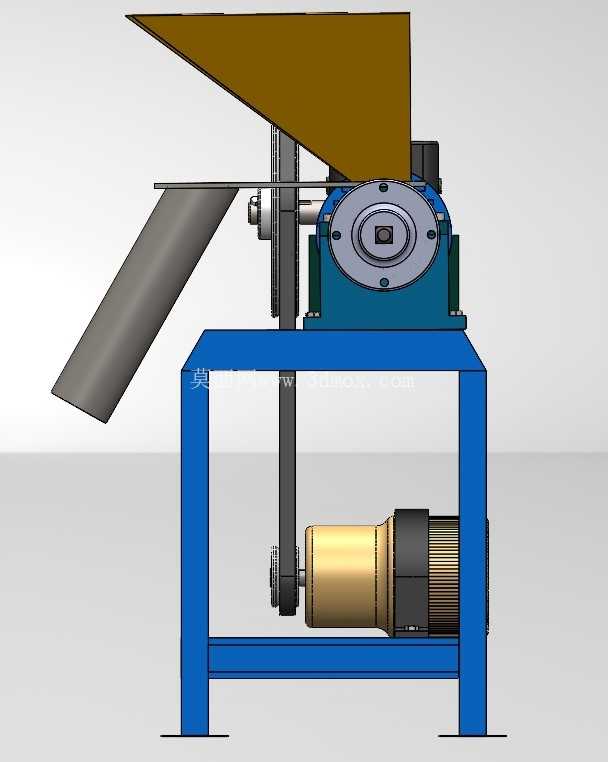

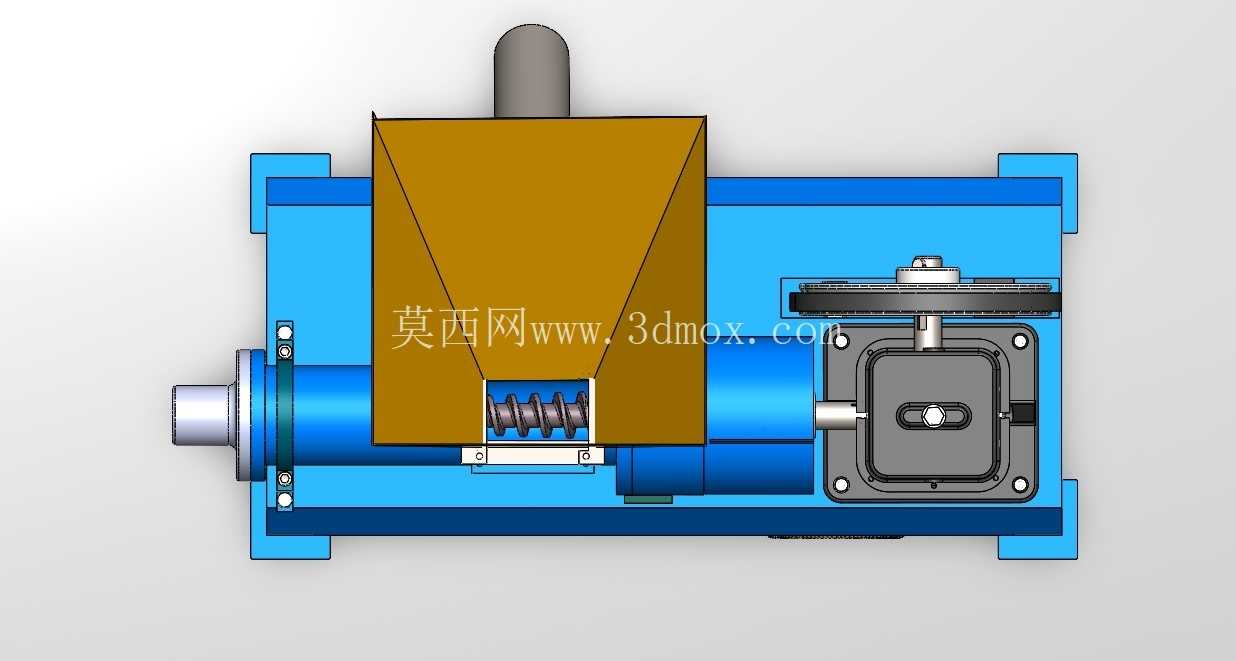

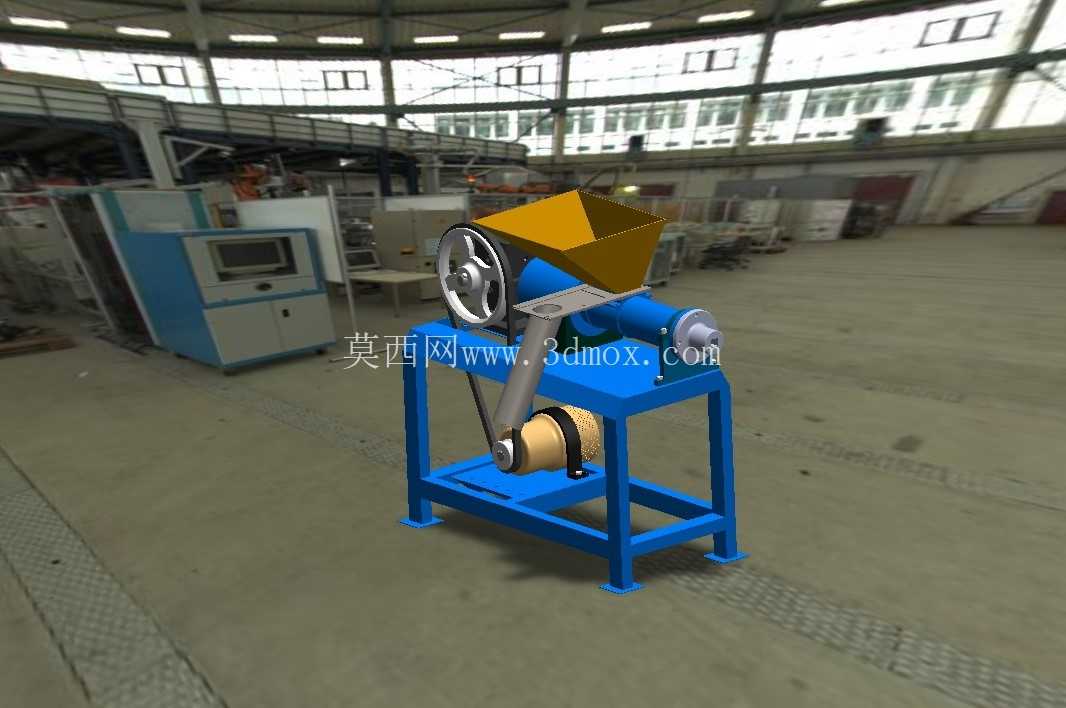

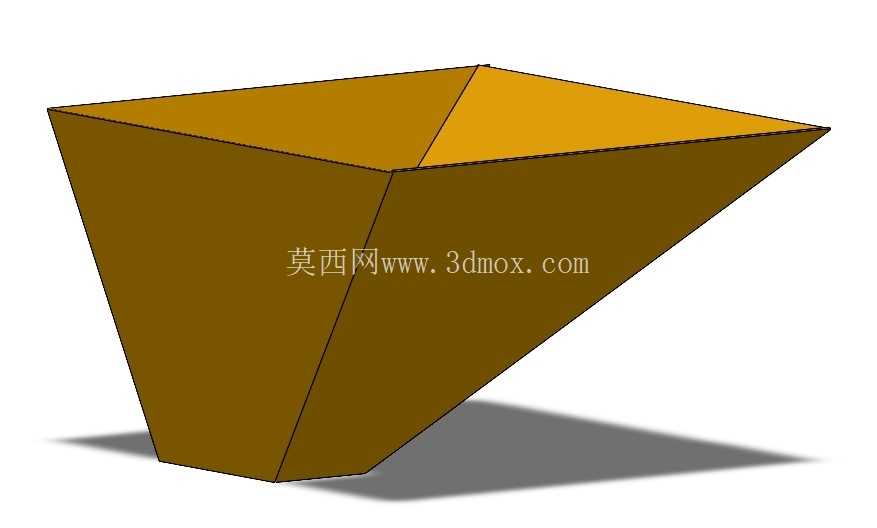

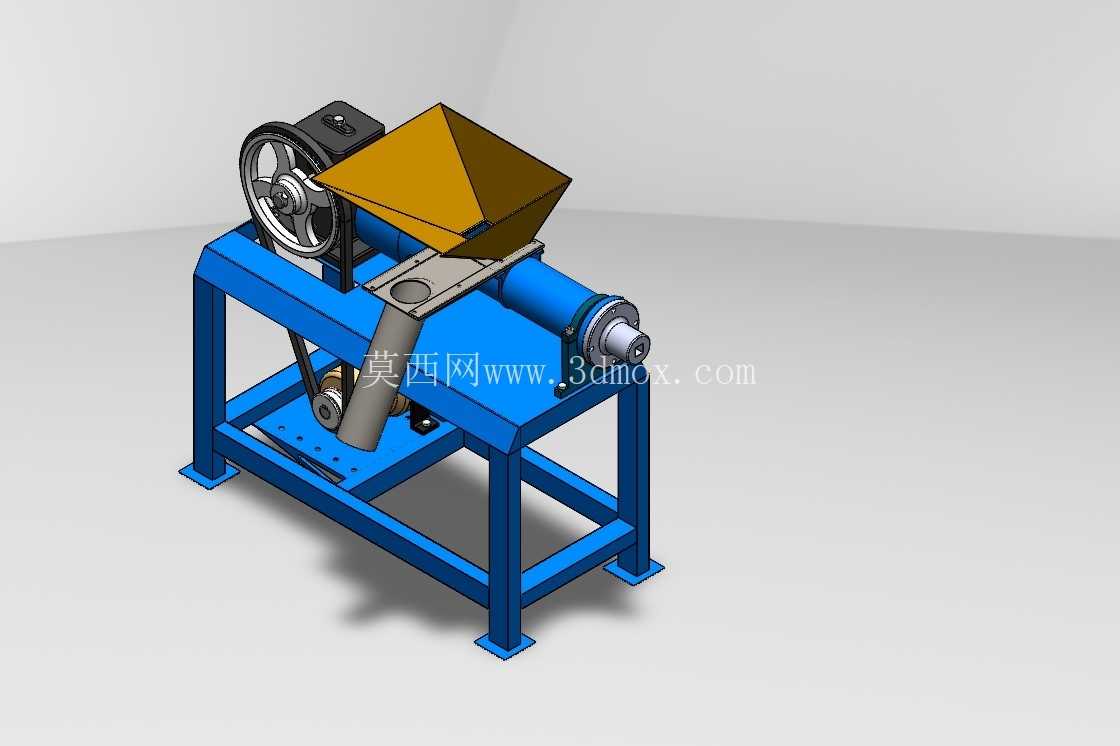

　　单螺杆挤出设备的应用场景覆盖多个工业加工领域，在塑料加工环节可完成粒料熔融、均化后挤出成型为管材、型材、薄膜等半成品，食品加工领域可用于面团、膨化原料的连续挤压熟化成型，制药行业则可实现药料的混炼、制粒挤出作业，不同场景下仅需更换端部模头与调整螺杆参数即可适配对应物料的加工需求。该设备的核心功能是通过螺杆在机筒内的连续旋转，将进料端投入的松散物料逐步向前推送，过程中借助机筒外部加热与螺杆剪切产生的摩擦热完成物料熔融、混炼均化，最终通过端部定型模头连续输出具备固定截面形状的加工制品，相比间歇式混炼设备具备连续作业、出料稳定、物料均一性好的优势。从结构设计逻辑来看，整体采用方管焊接成型的一体式机架作为承载基础，机架底部设置方形安装脚座，可通过膨胀螺栓与混凝土地面完成刚性固定，安装时需保证机架上平面的水平度偏差不超过0.2mm/m，避免螺杆长期运转出现偏磨问题。进料端采用上宽下窄的锥形料斗设计，料斗倾斜角度设置为55度，可保证流动性一般的粉状、粒状物料依靠自重顺利滑入机筒进料口，不会出现架桥堵料问题，料斗与机筒进料段采用法兰快接结构，方便日常清理残留物料。

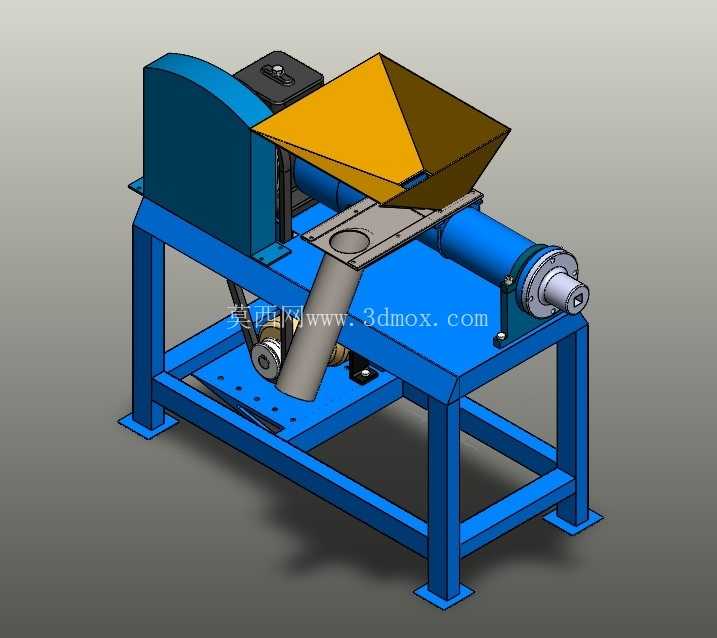

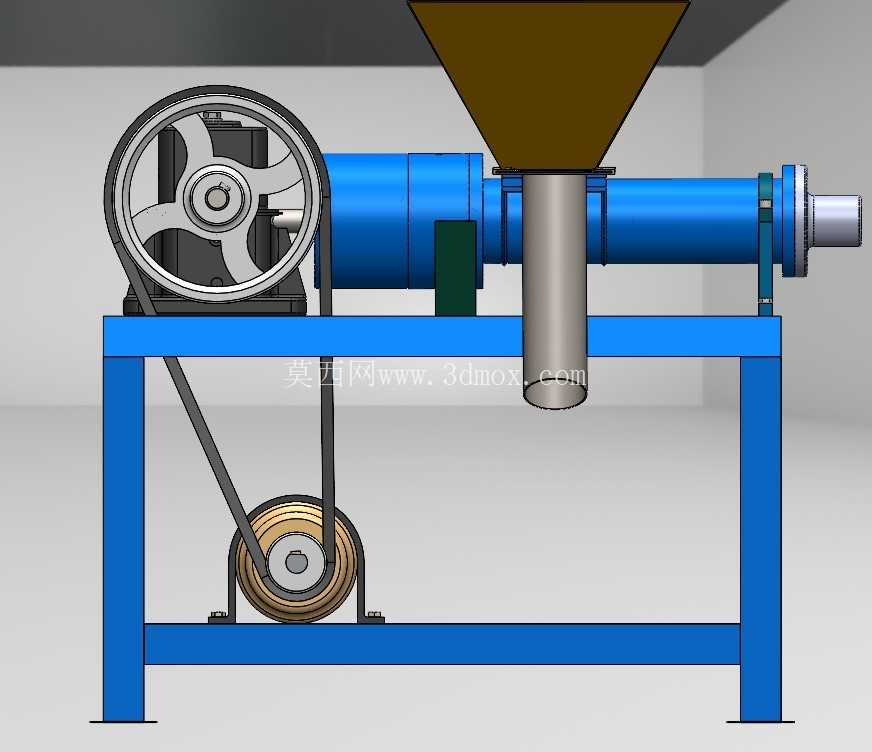

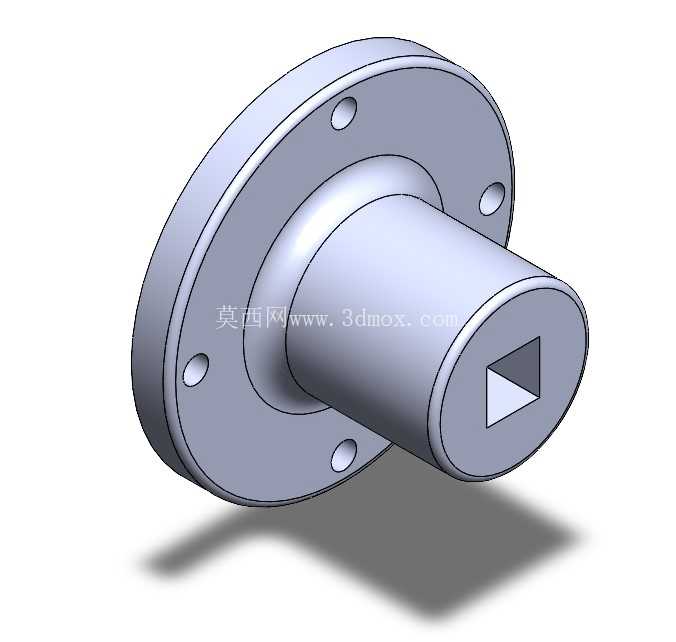

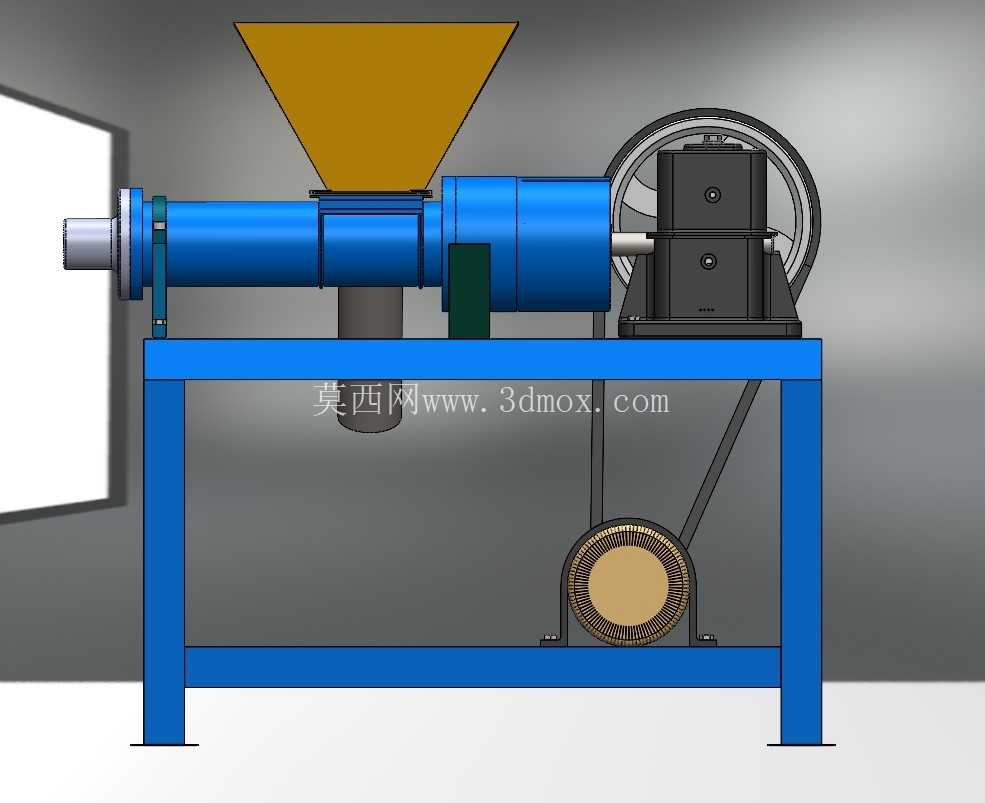

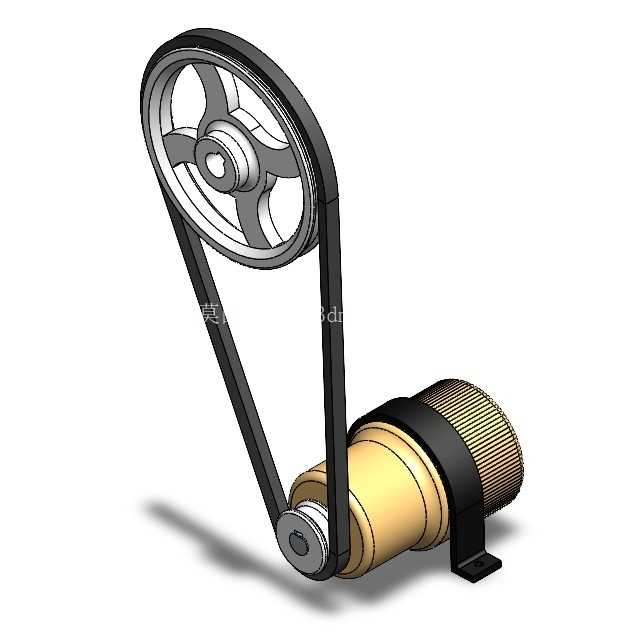

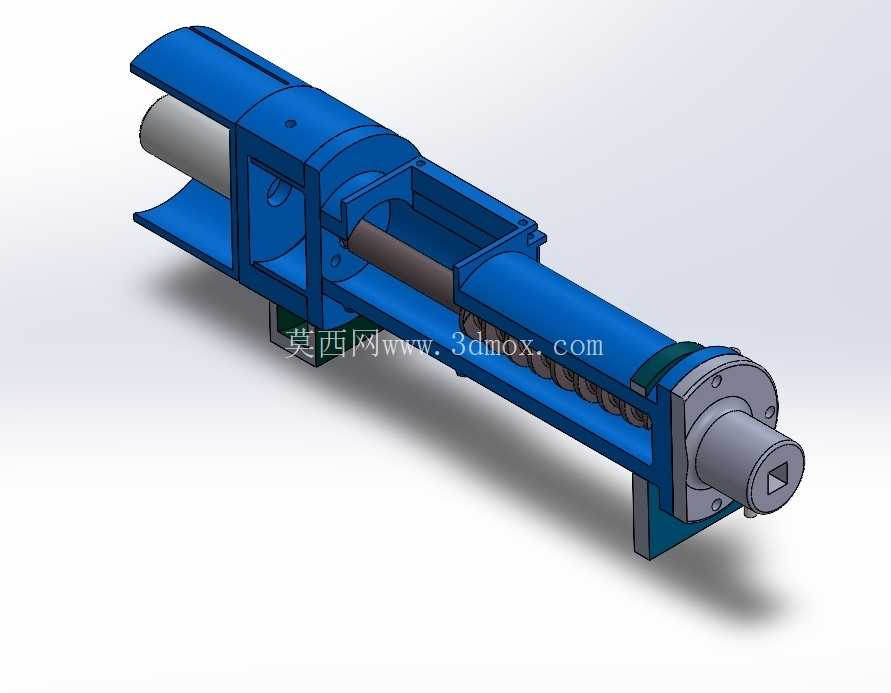

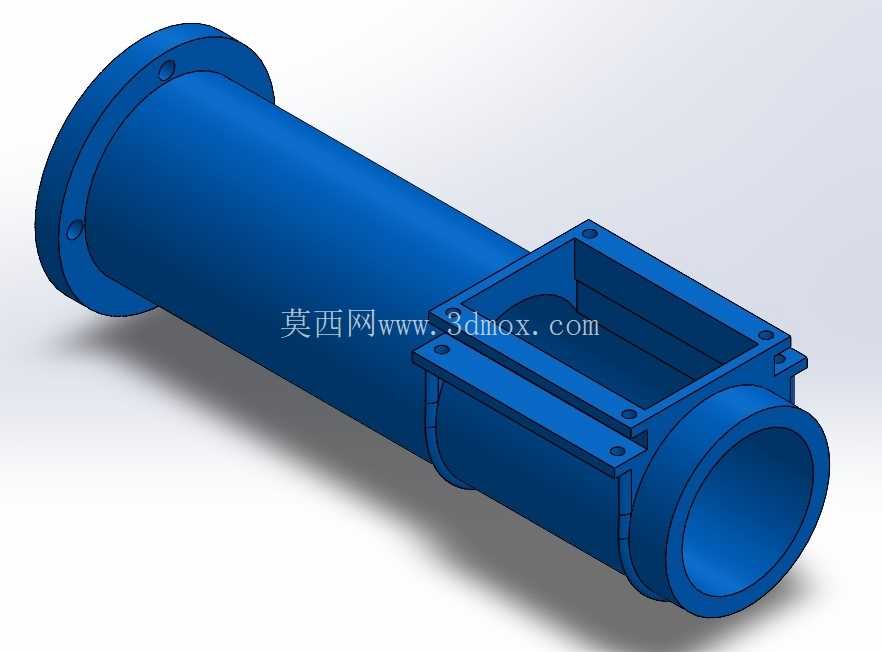

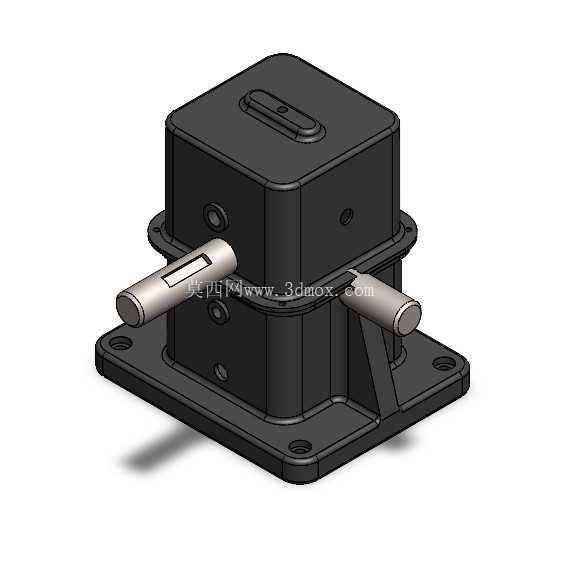

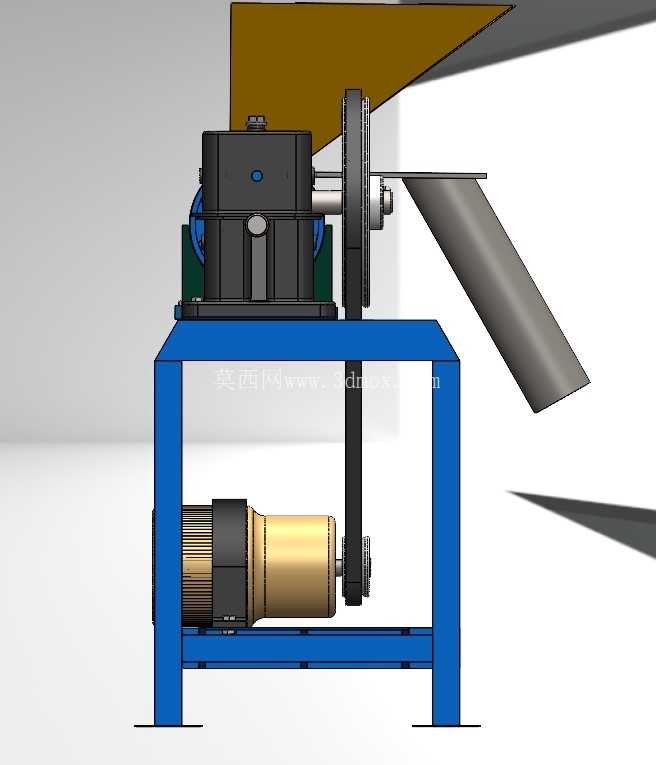

　　传动端将皮带轮减速机构布置在机架侧上方，电机输出动力通过三角带传递至减速轮组后驱动螺杆转动，皮带传动结构可在物料中混入硬质异物出现卡滞时发生打滑，避免螺杆、机筒等核心部件过载损坏，传动轮外侧设置半包围式安全防护罩，防止运转过程中人员误触或杂物卷入。机筒部分采用分段式设计，进料段开设冷却水通道可避免物料过早熔融粘堵进料口，塑化段、均化段预留加热元件安装位，可根据加工物料的熔融温度调整各段加热参数，机筒端部设置标准法兰接口，可适配不同截面形状的成型模头，满足不同制品的挤出需求。

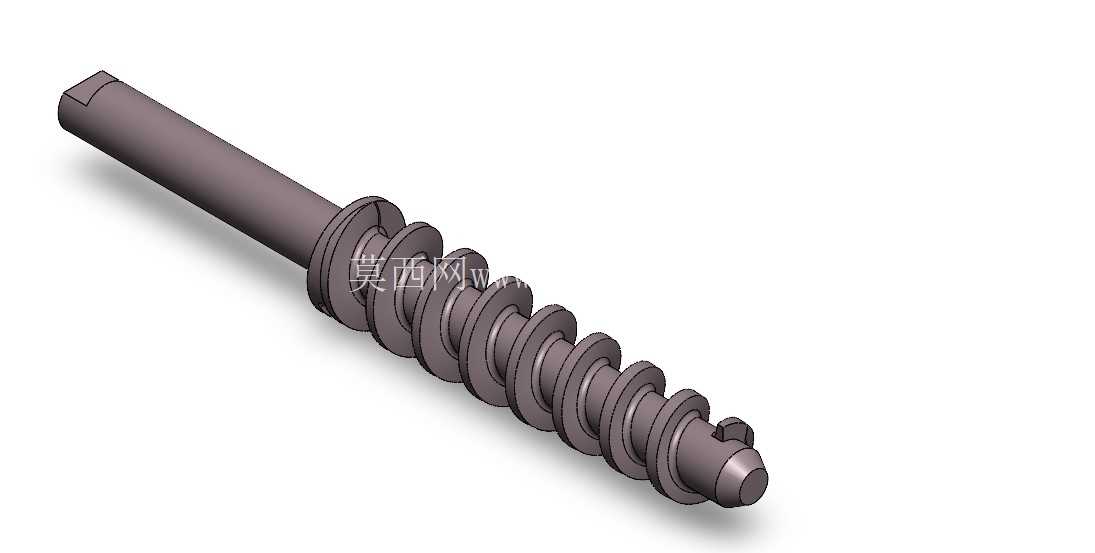

　　螺杆作为核心工作部件，采用等距变深的结构设计，进料段螺槽深度较大可容纳更多松散物料，输送能力更强，塑化段螺槽深度逐步收窄，配合螺杆旋转的剪切作用可将物料充分混炼熔融，均化段螺槽深度恒定，可将熔融状态的物料进一步均化稳压，保证出料压力波动控制在±0.3MPa以内，确保挤出制品的截面尺寸一致性。设备整体的安装边界需预留足够操作空间，进料端侧方预留不小于600mm的物料投放与设备维护空间，出料端需根据后续辅机（冷却水槽、牵引机）的布置预留1.5-3m的衔接空间，机架整体宽度控制在700mm左右，长度约1200mm，高度（含料斗）约1100mm，可适配常规中小型加工车间的设备布局要求。

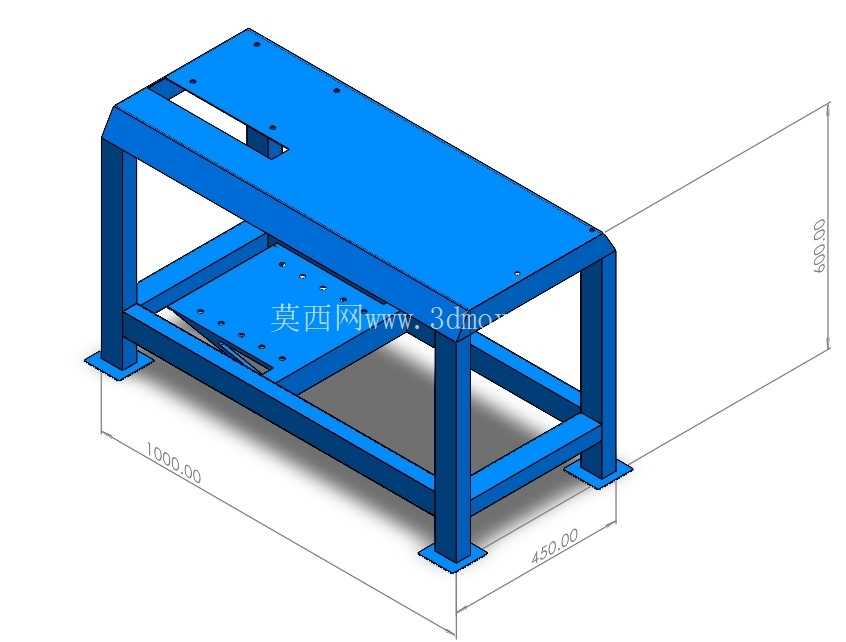

　　设计过程中重点考虑了日常维护的便捷性，机筒与机架采用螺栓连接而非焊接固定，当机筒内壁或螺杆出现磨损时，可拆除端部法兰将螺杆整体抽出检修或更换，无需拆解整个机架结构；传动部分的皮带张紧机构采用可调式螺栓结构，可根据三角带的磨损情况调整张紧度，延长传动部件使用寿命；所有转动部位均设置润滑油注油嘴，可在设备不停机的状态下完成日常润滑保养，减少设备停机维护时间。在结构强度校核方面，机架方管采用40403mm的Q235型材焊接成型，焊接后进行去应力退火处理，避免长期承载出现焊接变形，可承受机筒、螺杆、传动机构总重量约180kg的静载荷，同时可抵消螺杆运转过程中产生的轴向反推力，保证设备长期运转的结构稳定性。
