三叶片曲面结构散热风扇叶轮设计

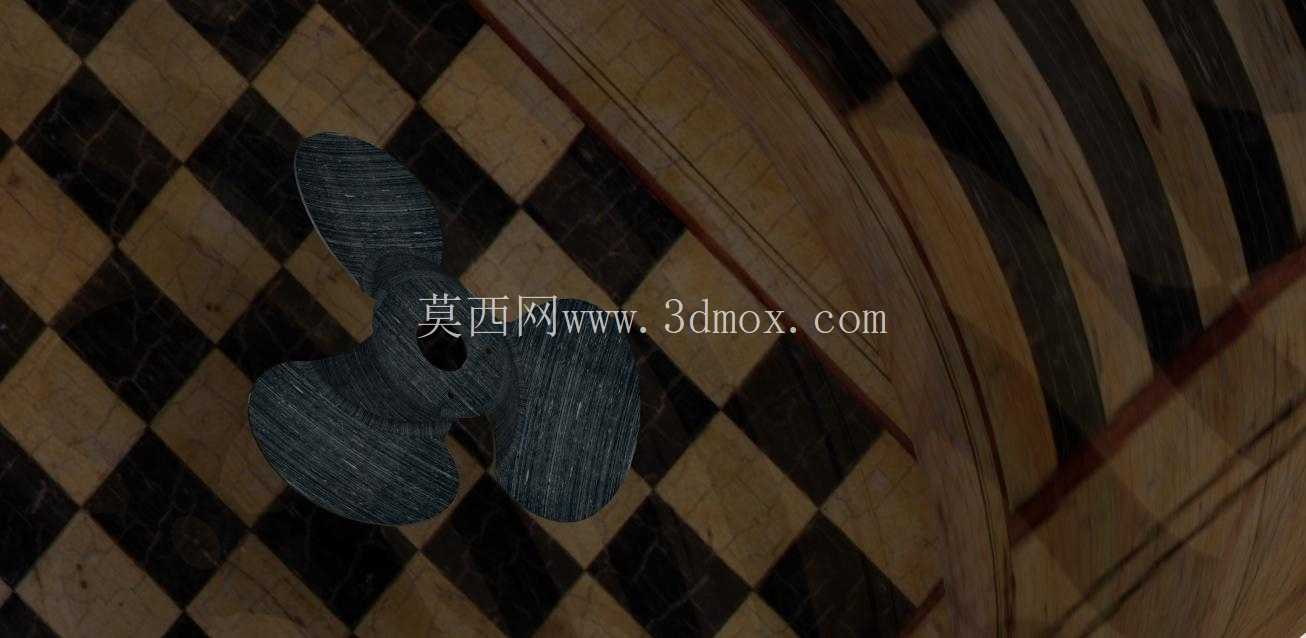

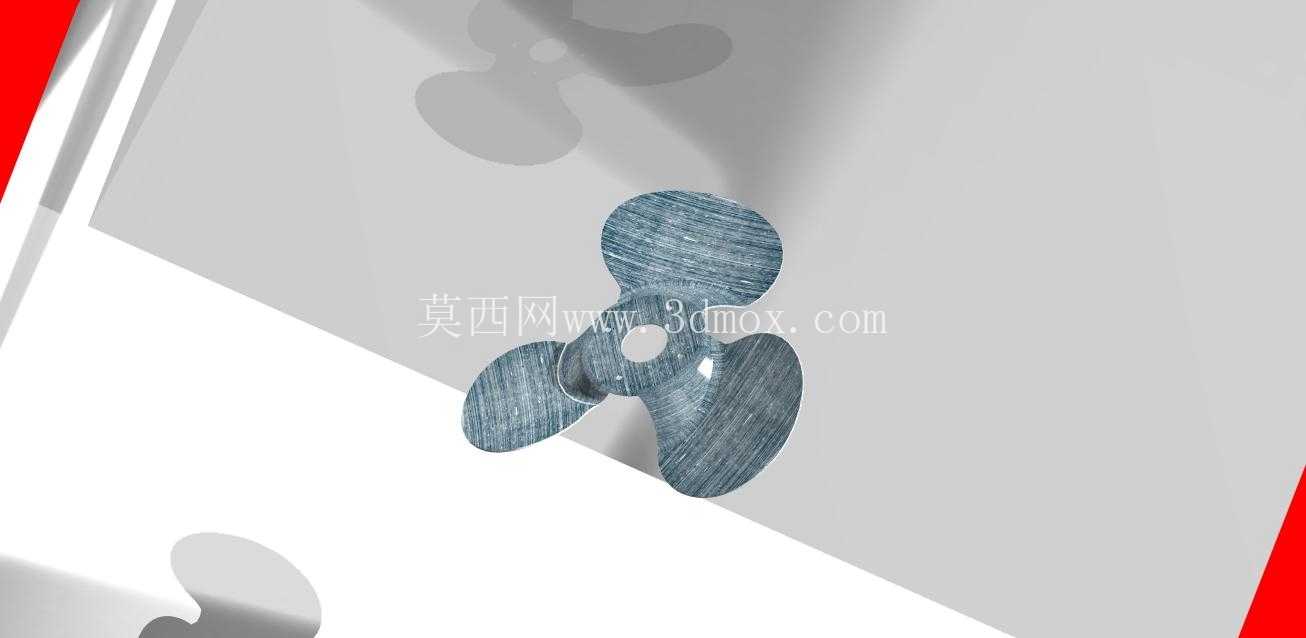

　　在小功率电源类设备的风冷散热系统中，这类三叶片叶轮是直接决定风道效率的核心执行部件，日常接触的桌面适配器、小型线性电源、嵌入式工控模块的散热风道里，经常能看到同结构的叶轮在服役。不同于大流量工业风机的多叶片设计，这类小尺寸三叶片结构的核心设计逻辑，是在有限的安装腔体内平衡动平衡稳定性、风噪水平与送风效率，避免叶片数量过多带来的气流干涉问题，同时降低注塑生产时的成型难度。

　　从结构设计的细节来看，叶片采用了变曲率扭面设计，从叶根位置到叶尖位置的弦长、安装倾角呈连续渐变状态，叶根区域厚度更大，用来承接轮毂传递的旋转扭矩，降低高速旋转时的根部应力集中风险，避免长期运转出现叶片根部疲劳断裂的问题；叶尖区域做了收薄处理，一方面降低旋转时的叶尖涡流损耗，减少无效能耗，另一方面也能削弱叶尖切割空气产生的高频噪声，适配民用、办公场景下的低噪音使用需求。轮毂中心设置了标准的轴孔配合位，孔位公差按照小功率电机输出轴的配合等级设计，既保证装配时的同轴度要求，避免旋转时出现偏心抖动，也预留了轴向定位的卡位结构，防止叶轮在电机启停、转速波动时出现轴向窜动，影响运转稳定性。

　　设计过程中首先要匹配安装边界，这类叶轮的整体外径通常控制在50-80mm区间，适配小型电源设备的内部腔体尺寸，安装时需要预留叶片外缘到周边结构件至少3mm的安全间隙，避免旋转过程中叶片与周边的壳体、散热片、线束发生剐蹭；轴向安装高度要匹配电机轴的伸出长度，保证轮毂端面与电机端盖之间保留0.5-1mm的间隙，避免运转时出现端面摩擦。叶片的曲面造型需要结合流体仿真的结果反复调整，保证气流能够沿着叶片曲面平滑导向后方的散热鳍片，让散热片表面形成均匀的气流覆盖，避免出现局部无风的散热死角，提升整体散热效率。

　　动平衡调校是这类旋转部件设计的关键环节，三叶片的均匀周向分布本身已经具备较好的先天动平衡基础，设计时会在轮毂的非安装面预留微量的去重平衡位，生产装配阶段可以根据实际动平衡测试结果，在对应位置去除少量材料，将叶轮高速旋转时的振动量控制在允许范围内，既降低运转噪音，也能延长配套电机的轴承使用寿命。材质选择上通常采用改性ABS或者PP材质，这类材料具备足够的结构强度，同时重量较轻，能够降低电机启动时的负载扭矩，适配小功率电机的输出特性，材料本身的耐温特性也能满足电源设备长期工作的温升要求，不会因为长期处于温热环境中出现叶片变形的问题。

　　实际应用中，这类叶轮的转速通常控制在2000-4000rpm区间，对应的送风流量能够覆盖10-50W功率等级电源设备的散热需求，足够带走变压器、功率器件工作时产生的热量，将器件温升控制在安全工作范围内。设计时还要考虑装配的便捷性，轴孔与电机轴的配合采用过渡配合设计，不需要额外的紧固件就可以完成固定，生产线上的工人可以快速完成压装，提升整体装配效率，后期维护时也可以方便地拆卸清理叶片上积累的灰尘，避免积灰过多影响叶轮动平衡与送风效率。
