汽车用冲击组装零部件三维结构设计

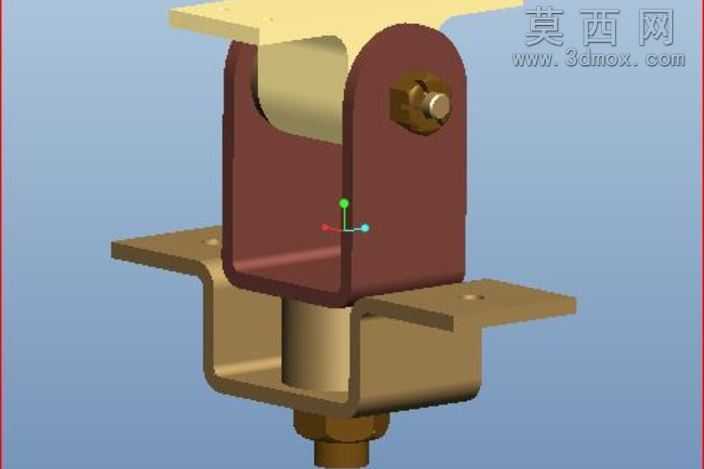

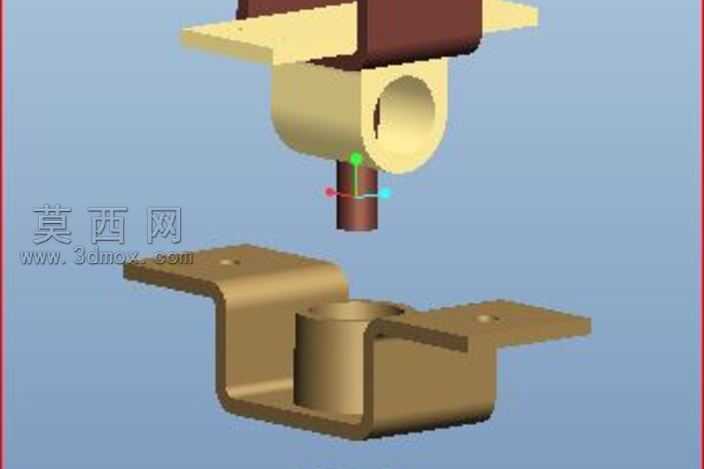

本作品为汽车领域应用的冲击组装零部件三维模型，整体建模过程严格遵循机械装配设计逻辑，采用自底向上的建模思路完成各零件的创建与整体装配。首先针对各组成零件进行独立建模：上部的安装支座采用弯折钣金结构特征建模，通过拉伸、切除、钣金弯折命令还原其带安装孔的翼板结构，精准还原钣金件的弯折圆角与壁厚参数；中部的U型连接支架采用实体拉伸结合圆角命令构建，预留销轴安装通孔，还原支架的承力腔体结构；下部的连接底座同样采用钣金弯折建模，匹配上部支架的安装定位，中间的柱状缓冲连接段采用回转体建模命令生成，还原其与上下部件的配合轴径；连接销轴与锁紧螺母采用标准件建模逻辑，还原螺纹段、六角头、销轴端面的细节特征，确保各零件的装配干涉检查完全合格。材质渲染阶段针对不同零件赋予对应材质：钣金类零件赋予棕红色防锈漆金属材质与镀锌金属材质，还原汽车底盘零部件的真实表面质感，销轴与螺母赋予发黑处理的金属材质，中间柱状部件赋予哑光金属质感，渲染过程调整环境光与漫反射参数，让各部件的材质区分清晰，装配关系一目了然。结构设计上，该总成通过上部支座与车身结构连接，下部底座与底盘受力部件连接，中部销轴实现铰接转动功能，中间柱状部件承担冲击缓冲的传力作用，各安装孔的位置、孔径参数均匹配汽车装配的通用尺寸规范，弯折钣金件的加强结构设计充分考虑了行车过程中冲击载荷的受力需求，避免应力集中问题。整体装配约束完全符合实际机械连接逻辑，转动副的约束设置还原了销轴处的转动自由度，各贴合面的配合约束还原了零件间的定位关系，模型可直接用于装配工艺演示、结构受力分析参考以及同类型汽车冲击连接部件的设计参考，完整还原了该类汽车零部件的结构特征与装配逻辑，细节处的倒角、圆角处理均符合机械加工的工艺要求，不存在结构失真、装配错位的问题。
