L型直角直流电机安装固定钣金支架

　　做小型自动化设备、桌面级传动机构的结构设计时，直流电机的安装固定一直是容易被忽略但直接影响整机运行稳定性的环节，这款L型直角折弯的钣金支架，就是针对小功率直流电机侧装、垂直安装场景设计的专用固定构件。

　　从实际应用场景来看，这类支架常出现在小型输送线的驱动端安装、桌面级3D打印机的送料电机固定、小型智能仓储设备的传动单元安装、教学实验台的动力模块搭建，还有部分小型电动工具的动力端固定工位，这些场景普遍存在安装空间紧凑、电机需要与传动面保持垂直定位、安装面不允许过多凸起占用空间的特点，传统的平面安装板无法满足垂直转向的安装需求，而铸造成型的电机座又存在成本高、定制化调整难度大的问题，钣金折弯成型的支架刚好平衡了加工成本、结构强度与安装适配性的需求。

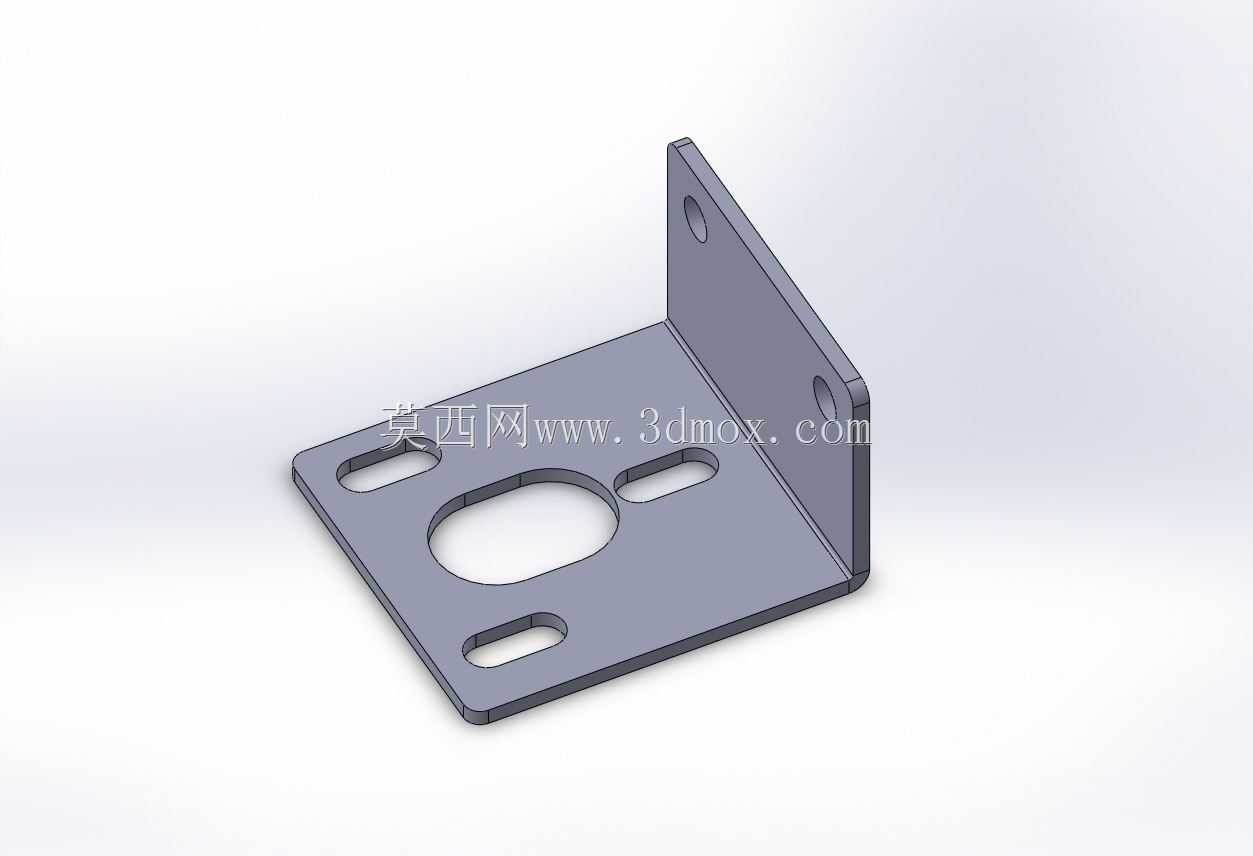

　　这款支架的核心功能是为小功率直流电机提供垂直于安装基面的固定支撑，同时保证电机输出轴的中心高与配套传动机构的输入轴中心高完全匹配，避免因安装偏差导致的传动带跑偏、联轴器偏心磨损、齿轮啮合异响等常见问题。支架的底板作为主安装面，贴合设备的安装基面，通过四个角位的安装孔实现与设备机架的锁固，立板则作为电机的安装贴合面，直接承接电机的安装定位，两个板面通过90度折弯形成刚性连接，相比拼接式的直角支架，一体折弯的结构不存在拼接缝隙，长期受电机振动影响也不会出现连接松动、角度偏移的问题。

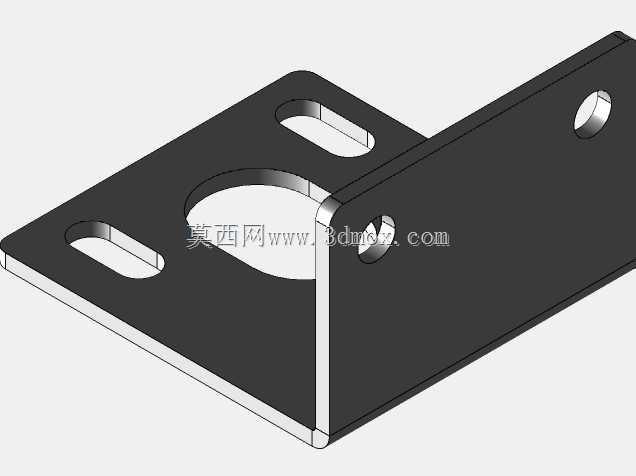

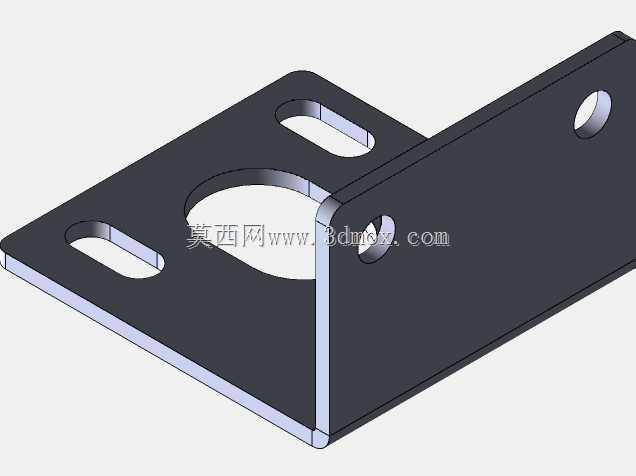

　　从设计思路上看，这款支架采用1.5到2mm厚度的冷轧钢板作为基材，是经过强度校核的选择：小功率直流电机的自重通常在200g到1kg区间，运行时的振动加速度较小，这个厚度的板材在完成折弯后，立板的抗变形能力完全可以承受电机启停时的冲击力，同时不会因为板材过厚导致折弯难度增加、整体重量冗余。底板上的长圆孔设计是安装适配性的关键，这类腰型孔允许安装时在两个轴向进行微调，既可以补偿机架加工时的孔位误差，也能在搭配同步带传动时调整中心距，实现传动带张紧度的调节，不需要额外增加张紧轮结构，简化了整体传动结构。立板上的大尺寸中心圆孔是为电机输出轴或者电机本体的定位凸台预留的避让空间，避免安装时电机的定位凸台与支架板面发生干涉，保证电机安装面可以完全贴合立板，减少安装间隙带来的振动传导。立板两侧的安装孔对应电机端盖的固定孔位，孔位间距按照通用小功率直流电机的安装尺寸设计，适配市面上多数3系、4系的小型直流电机安装需求。

　　关于安装边界与尺寸设计，这款支架的折弯内R角按照板材厚度的1倍设计，既保证折弯处的应力不会集中导致板材开裂，也不会因为R角过大导致两个板面的贴合面出现缝隙。底板的外形尺寸控制在常见的小型安装空间范围内，四个安装孔的孔边距预留了足够的扳手操作空间，使用普通的M3或者M4内六角螺丝就可以完成锁固，不需要特殊的安装工具。立板的高度根据常用直流电机的安装端面尺寸设计，保证电机固定后，电机尾部不会与底板或者安装基面发生碰撞，同时输出轴的伸出长度足够连接联轴器、同步轮或者齿轮等传动件。支架的所有外露边缘都做了去毛刺处理，钣金折弯后的断口不会划伤安装人员的手部，也不会刮破设备内部的线材，符合机械加工件的通用安全要求。表面采用喷塑处理，相比普通的镀锌处理，喷塑层的耐锈蚀能力更强，在普通的车间环境、室内设备环境下长期使用不会出现锈迹，同时哑光的表面也不会产生多余的反光，适合在对视觉干扰有要求的实验设备、桌面级设备上使用。

　　在实际选型使用时，需要注意这款支架的承重上限，它仅适配小功率的直流电机，如果是功率超过100W、自重超过1.5kg的电机，需要选择更厚板材的支架或者增加加强筋结构，避免长期运行后立板出现变形导致电机轴偏移。安装时建议在电机与立板的贴合面之间添加薄橡胶减震垫，可以进一步吸收电机运行时的高频振动，降低整机的运行噪音，同时也能避免金属面之间的硬接触导致的接触面磨损。如果是用于有防尘、防水要求的设备场景，还可以在支架的安装孔位添加密封圈，避免水汽、粉尘从安装孔的缝隙进入设备内部。
