长杆式插销门锁机械结构设计

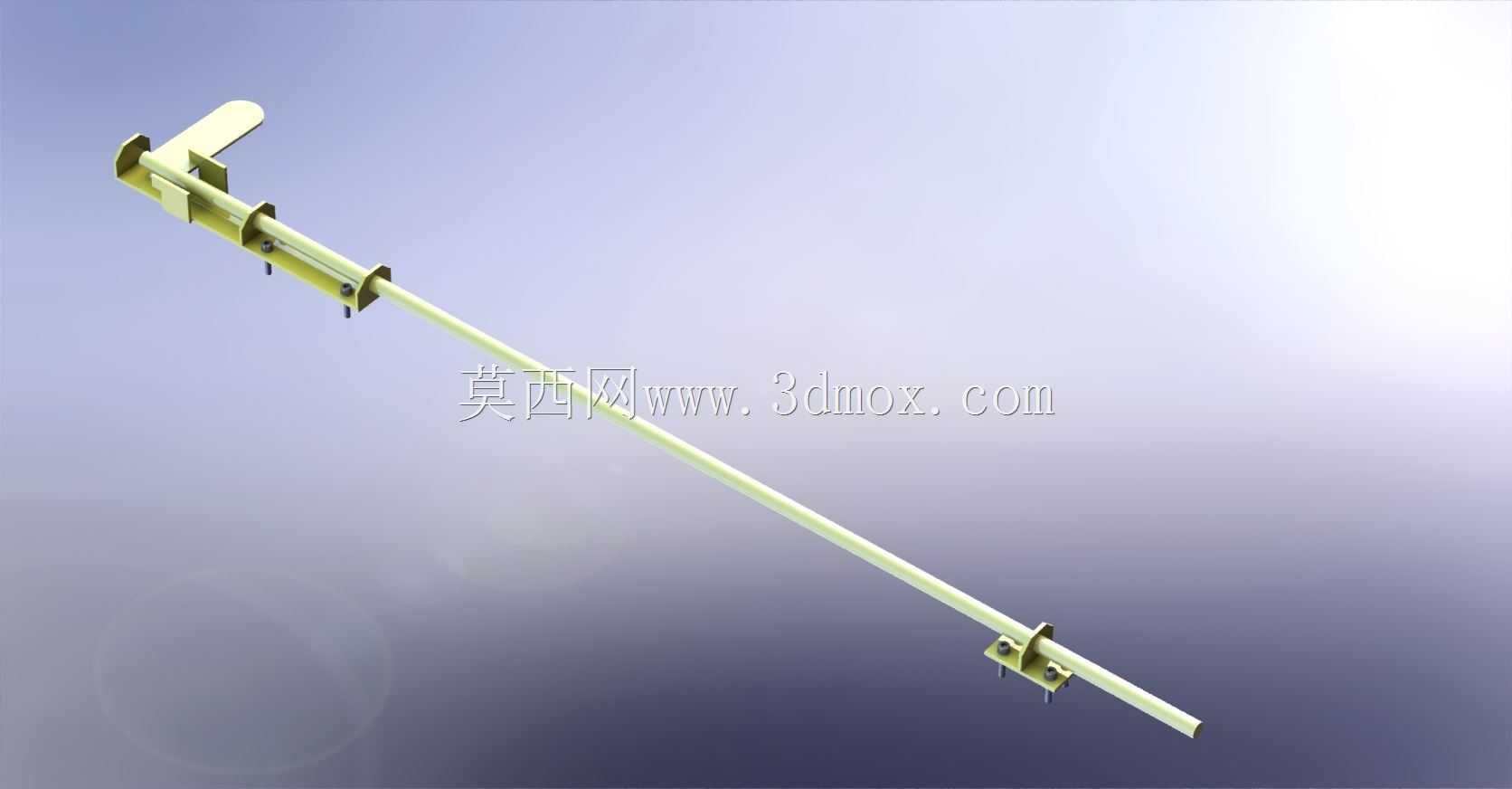

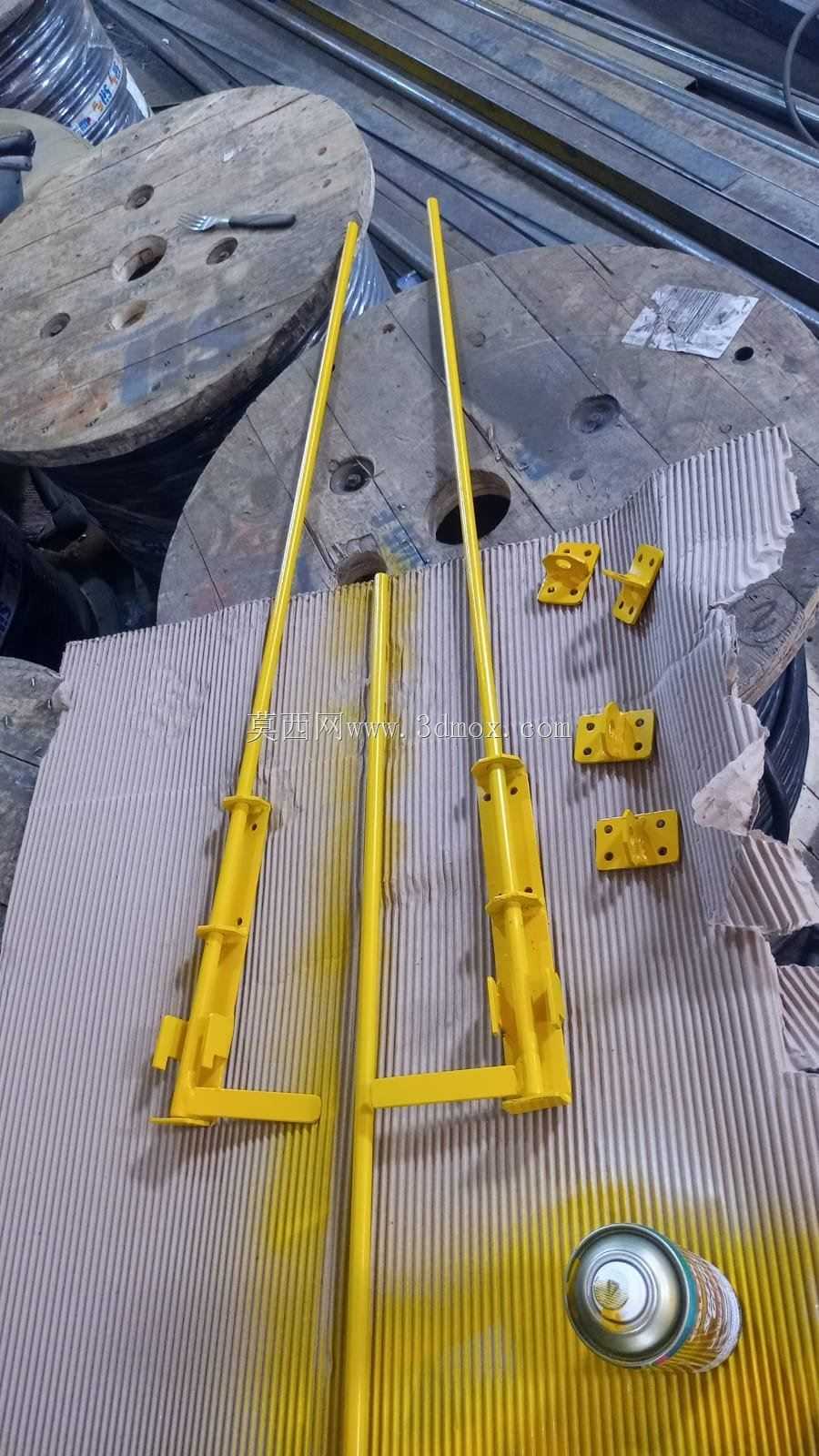

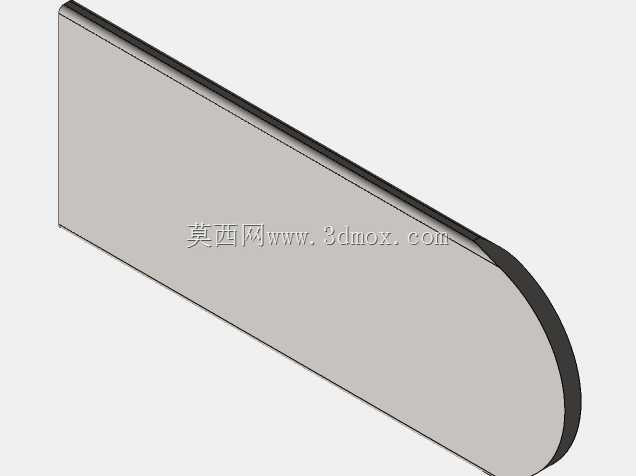

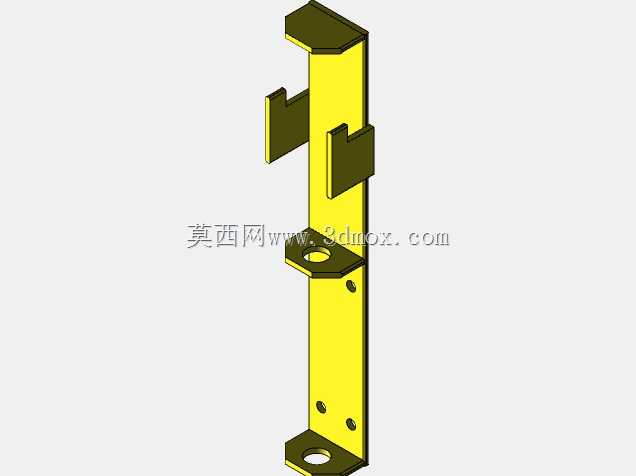

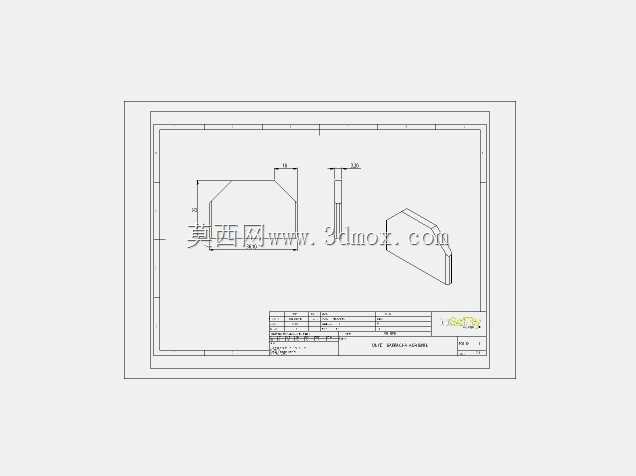

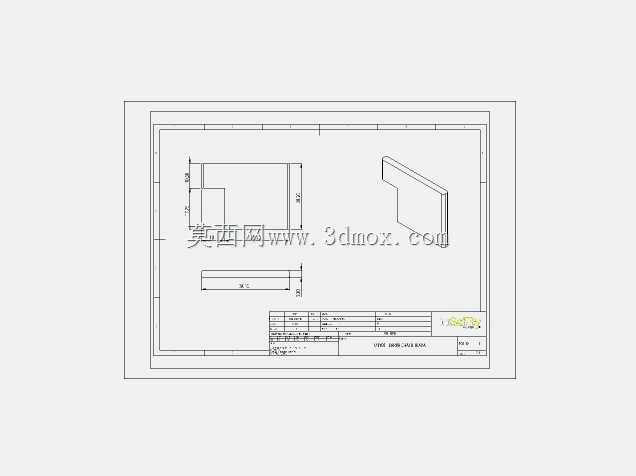

　　这款长杆式插销锁结构，主要应用于工业厂区大型防护门、设备检修舱门、仓储隔断门的启闭锁止场景，尤其适配门板厚度较大、锁止点位距离门边较远的安装工况，相比普通短插销，其长杆结构可实现跨距锁止，避免门板受外力冲击时出现局部变形脱锁的问题。从结构组成来看，整套锁具包含操作拨片、杆身主体、两处固定导向座、端部锁止卡件四个核心部分，操作端的拨片采用外翻式扁平结构，操作人员佩戴劳保手套也可顺利施力拨动，无需额外借助工具即可完成解锁与锁止动作，拨片与杆身采用销轴铆接固定，铆接位置预留0.1mm的活动间隙，避免长期使用后锈蚀卡滞。

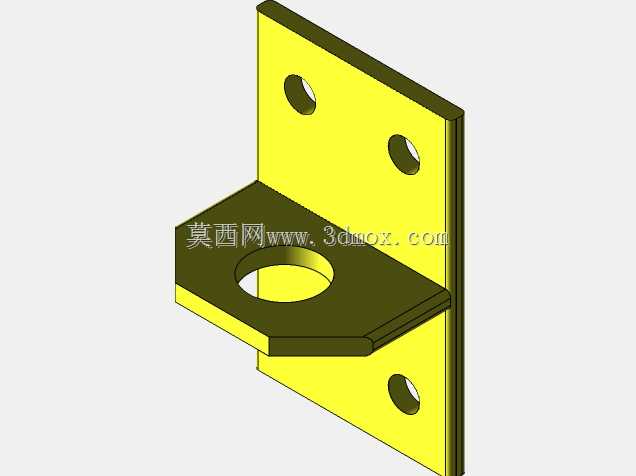

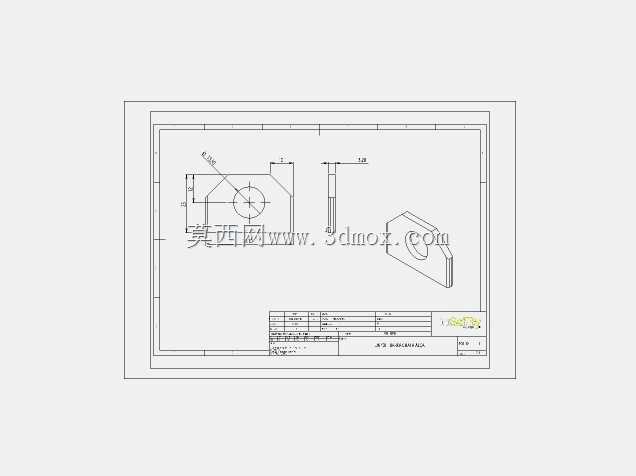

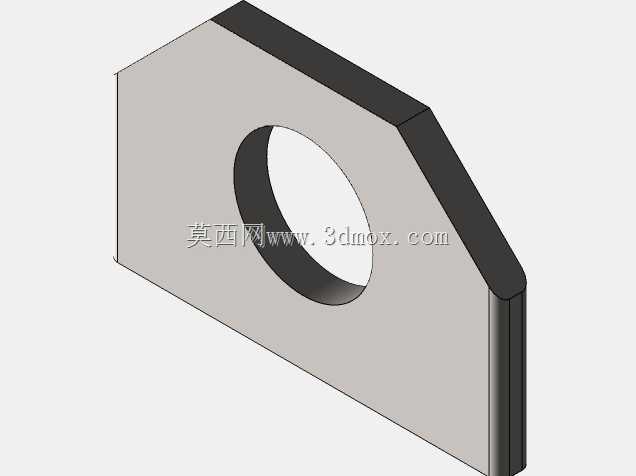

　　杆身主体采用冷拉圆钢加工成型，表面做镀锌钝化处理，兼顾结构强度与防锈性能，杆身的直线度公差控制在0.2mm/m以内，保证在导向座内滑动顺畅无卡涩。两处固定导向座分别布置在靠近操作端与靠近锁止端的位置，导向座采用U型抱箍结构，通过自攻螺钉或者膨胀螺栓可直接固定在门板或者门框型材上，导向座内孔与杆身采用H8/f7的间隙配合，既保证滑动精度，又预留了足够的容尘空间，避免车间内的粉尘、铁屑进入配合间隙导致锁具失效。端部的锁止卡件带有两个对称布置的定位销，锁止状态下定位销可卡入门框对应的定位孔内，相比单销锁止结构，双销设计可承受更大的横向冲击力，避免杆身受侧向力出现弯曲变形。

　　设计过程中重点考量了操作的人机工程学要求，操作拨片的转动行程设置为90度，拨片扳动到锁止位置时与杆身平行，解锁位置时与杆身垂直，操作人员无需近距离观察即可通过触感判断锁具的启闭状态，拨片的操作力控制在15N以内，即使是力量较小的操作人员也可轻松操作。安装边界方面，整套锁具的安装总长度可根据实际门板宽度进行裁切调整，导向座的安装孔位为长圆孔设计，允许±5mm的安装位置误差，降低现场安装的对位难度，操作端距离门板边缘的最小安装距离为30mm，端部锁止卡件伸入门框的深度为25mm，可适配厚度在40mm到120mm之间的各类金属门板、复合门板。

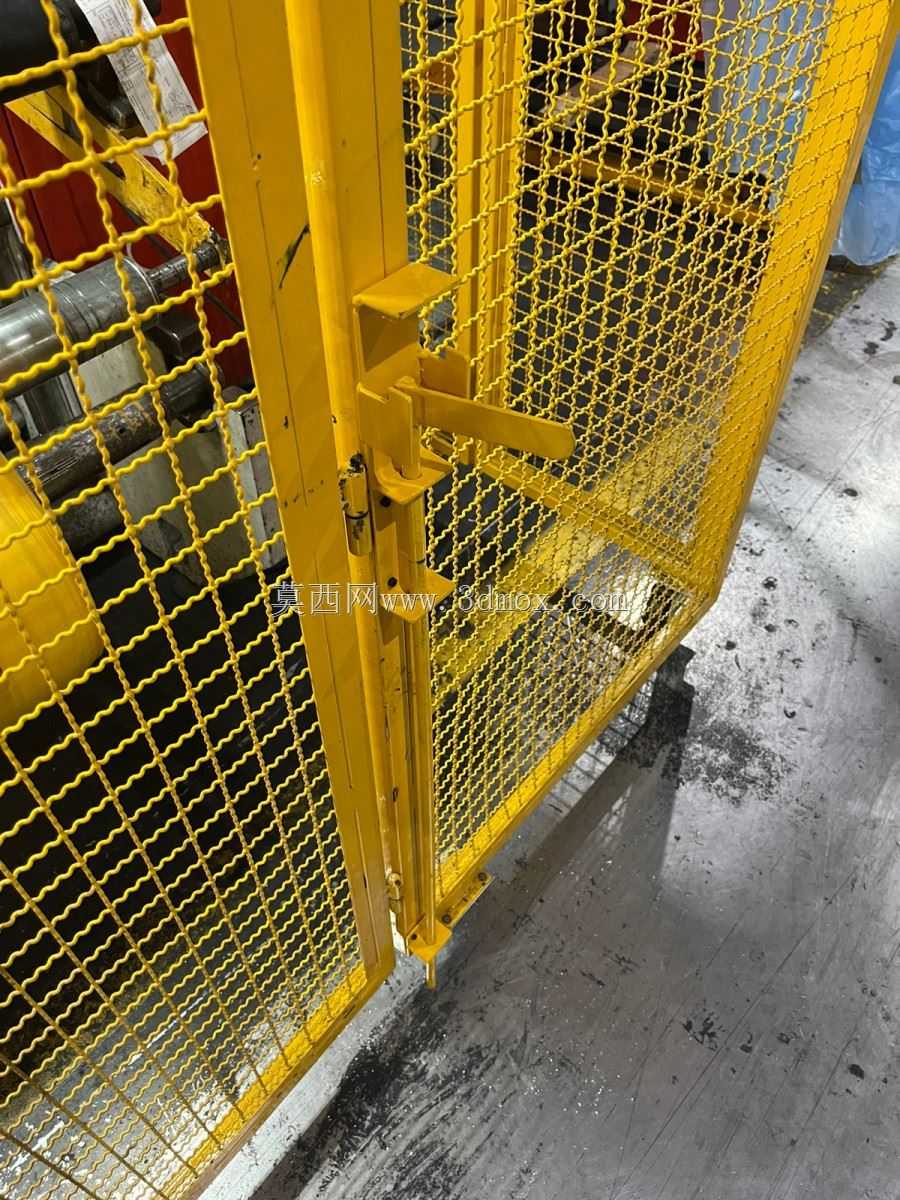

　　在实际使用场景中，这类插销锁常配套在焊接工作站防护门、自动化生产线安全围栏门、仓储区防火隔断门上使用，锁止状态下可有效避免外力意外推门导致的安全事故，同时外露的结构件均做圆角钝化处理，没有尖锐棱角，避免操作人员过往时被剐蹭受伤。杆身的滑动行程设置为40mm，解锁状态下锁止销完全退出门框定位孔，不会对门板的启闭造成干涉，导向座上还预留了挂锁孔位，在需要权限管控的区域，可在锁止状态下额外加挂挂锁，避免无关人员随意开启门锁。整套结构没有复杂的弹性零件或者精密传动件，后期维护仅需定期在杆身与导向座的配合位置涂抹少量润滑脂即可，使用寿命可达万次以上启闭无故障，适配车间复杂多尘、温湿度变化大的工作环境，不会因为环境因素出现早期失效问题。
