锁片橡胶安装专用夹具结构设计

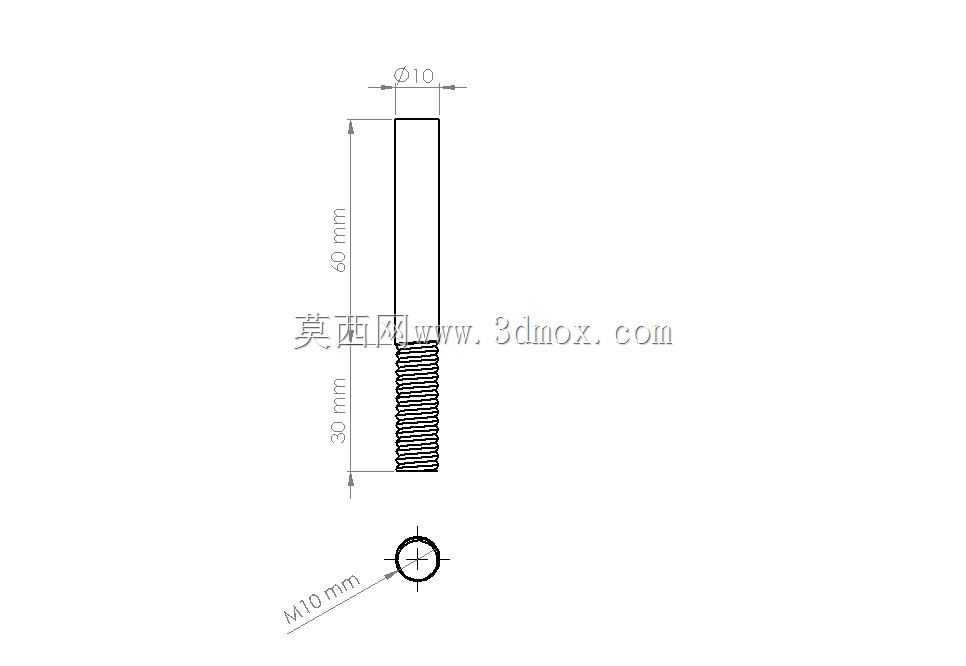

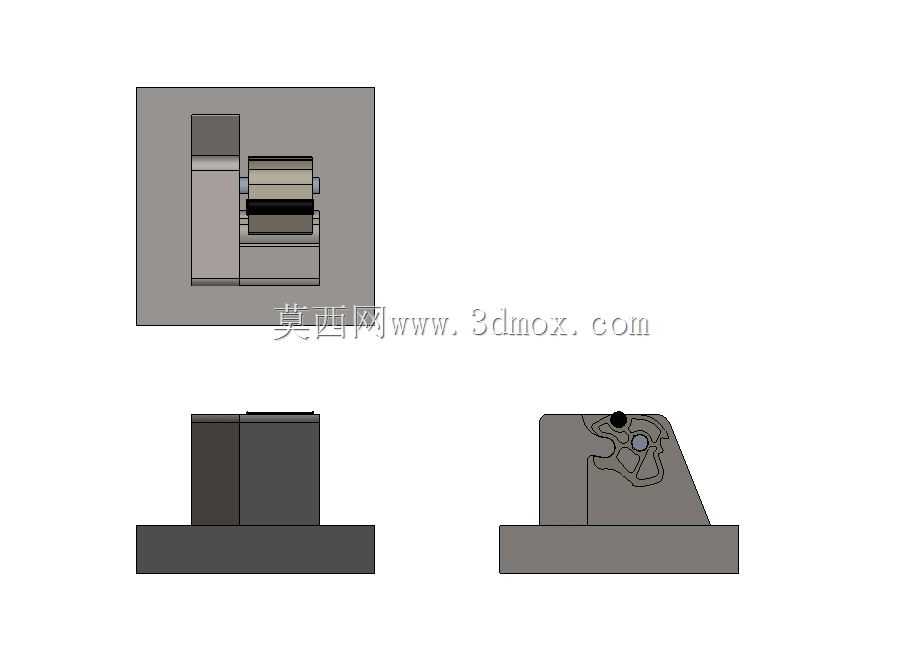

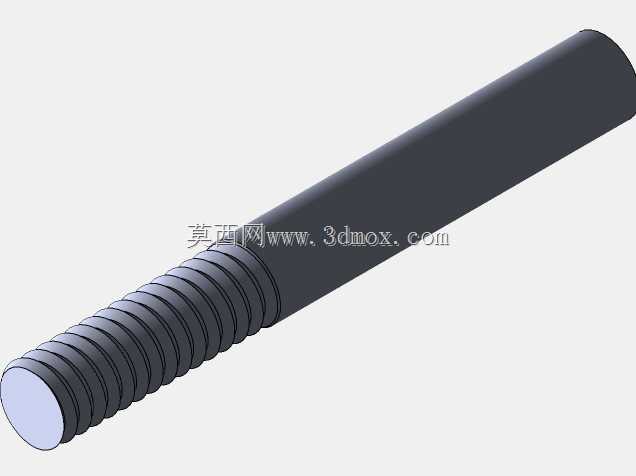

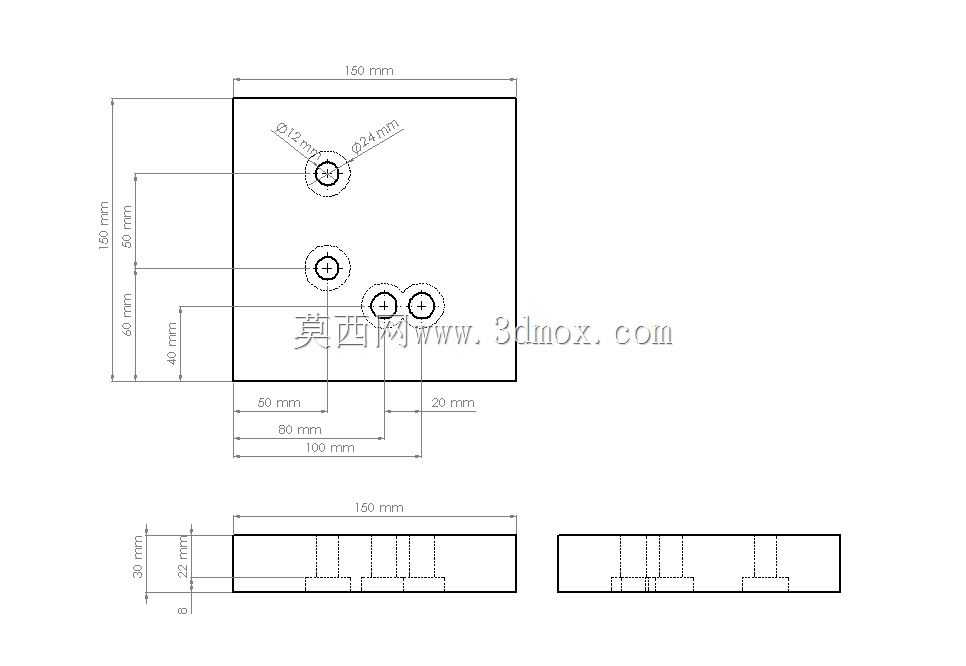

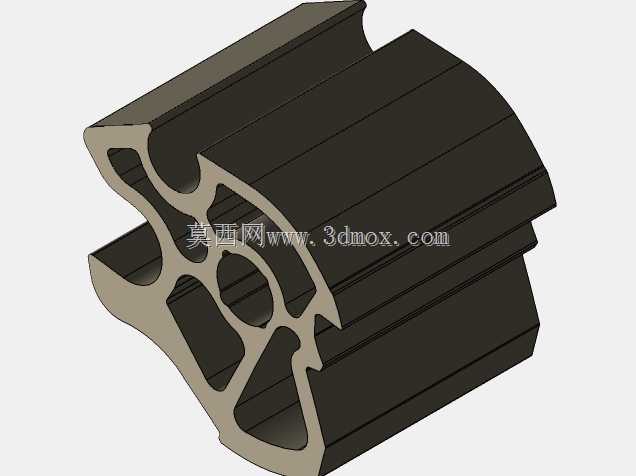

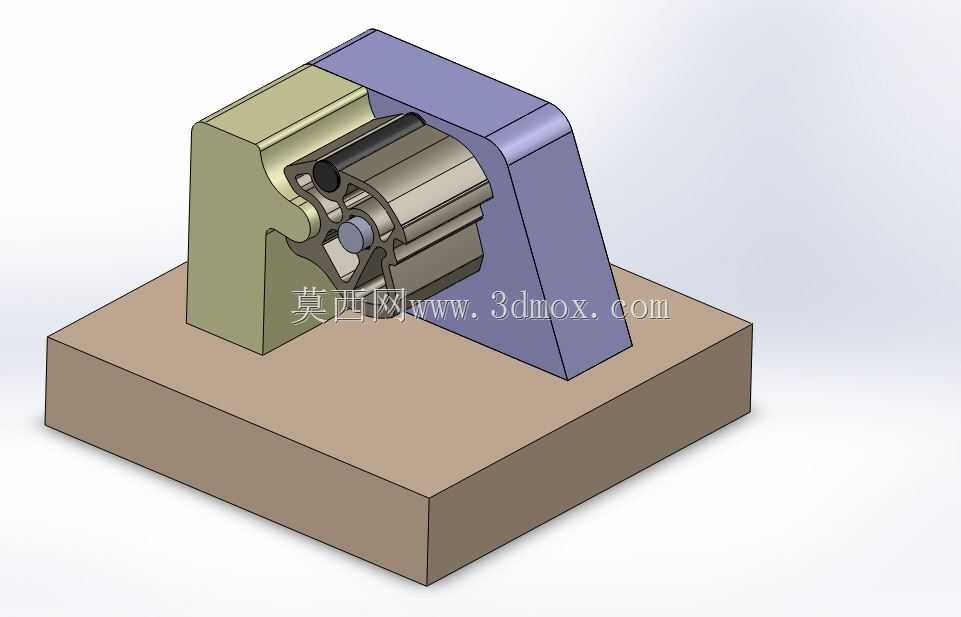

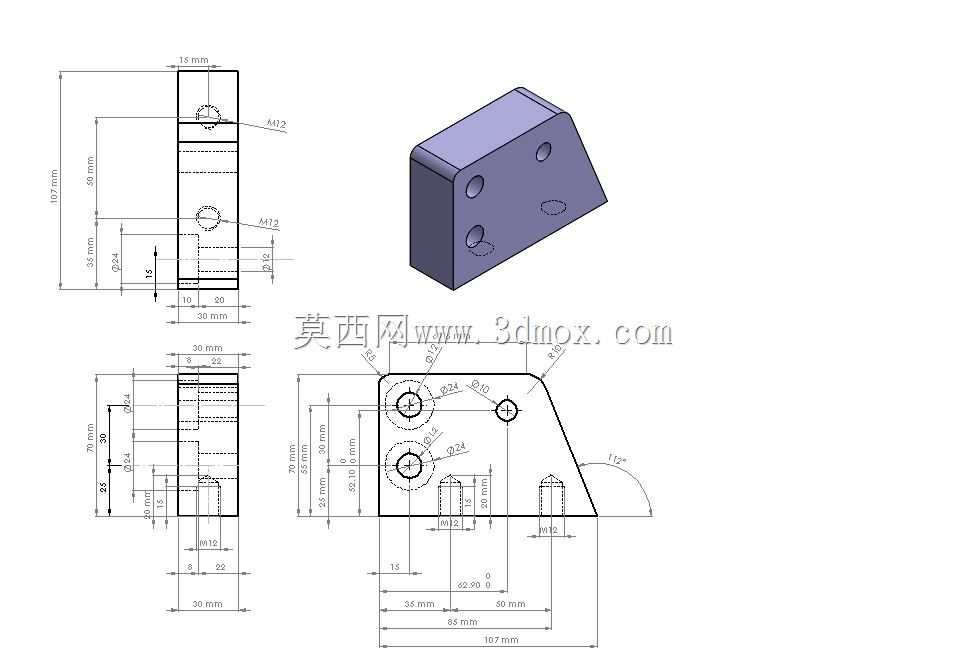

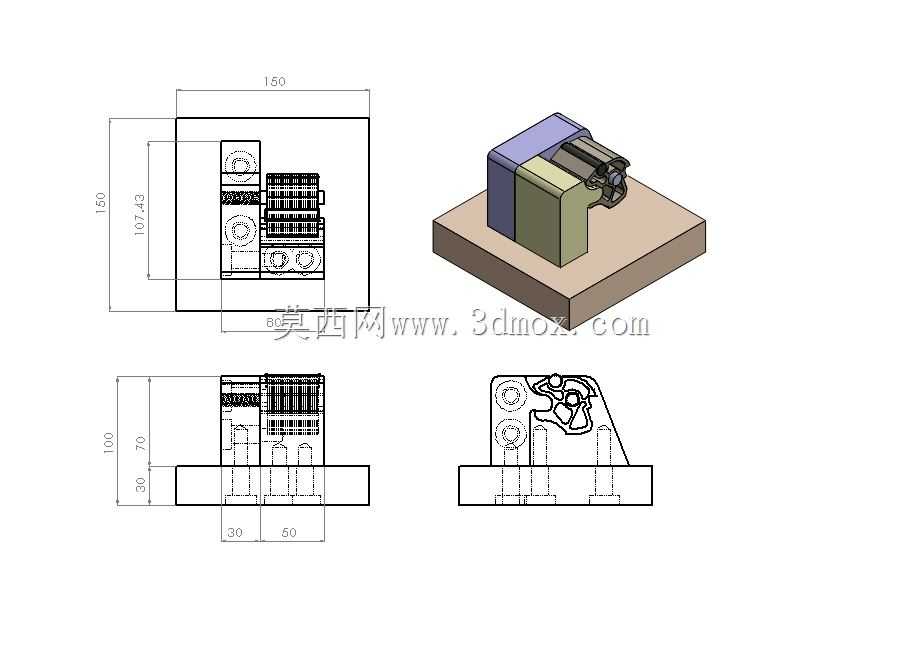

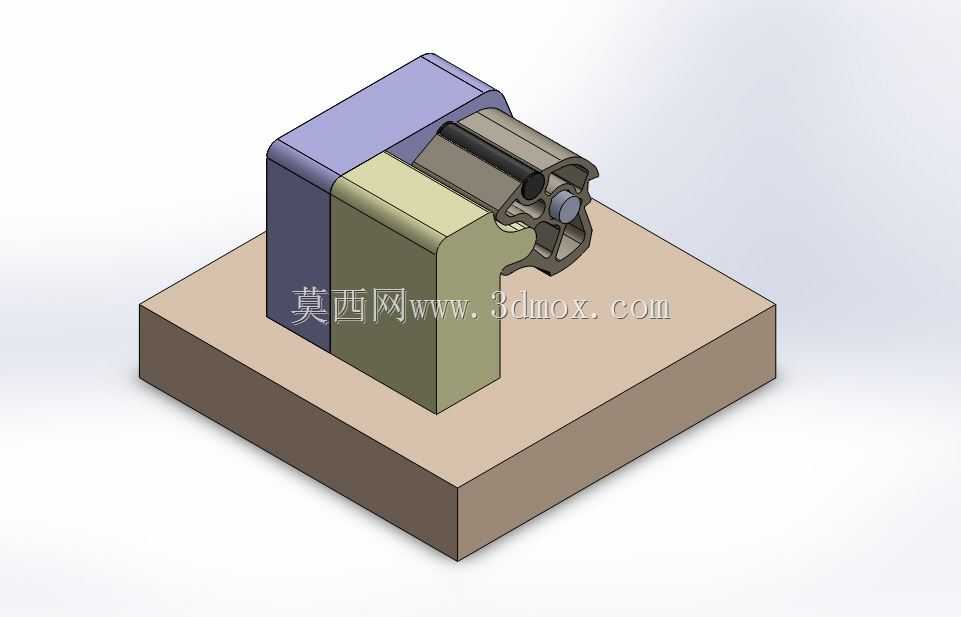

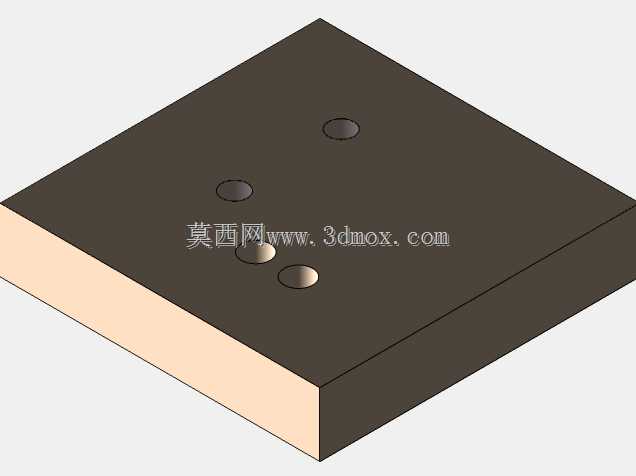

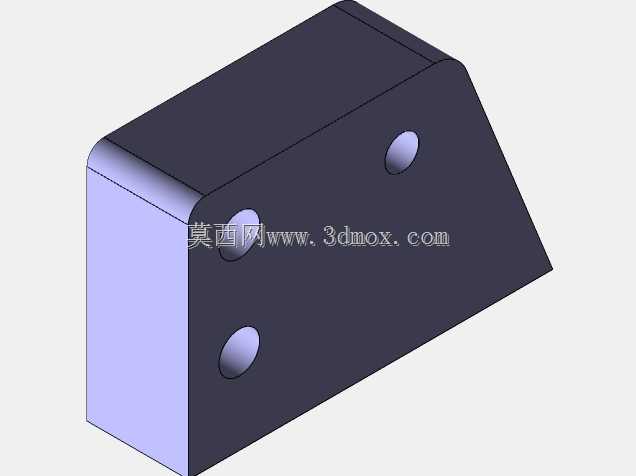

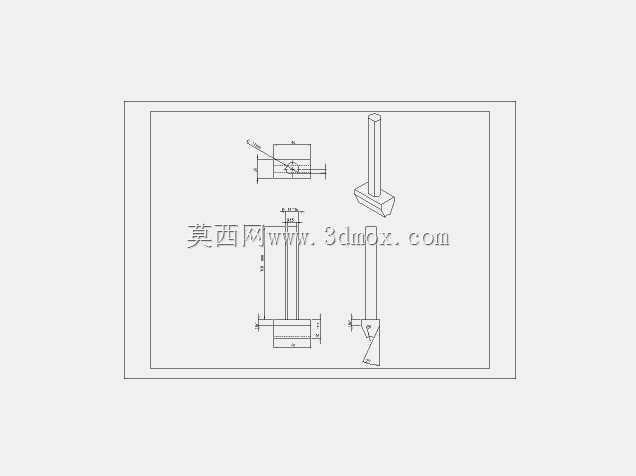

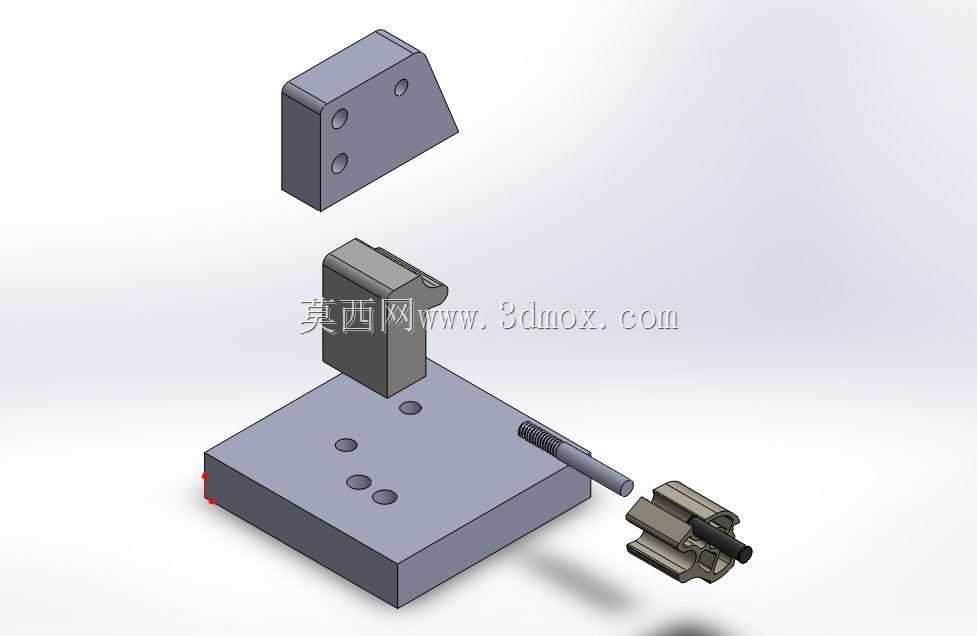

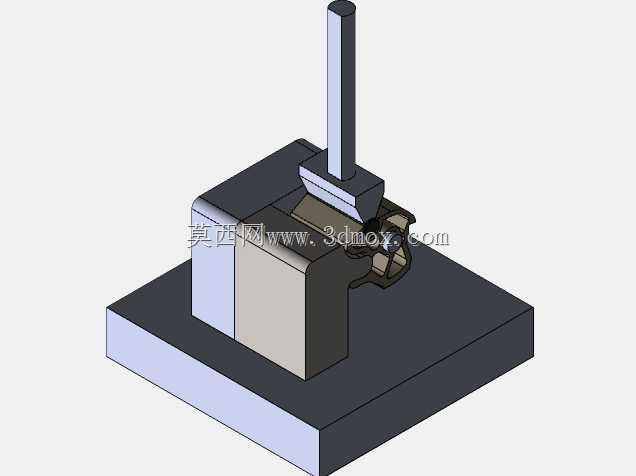

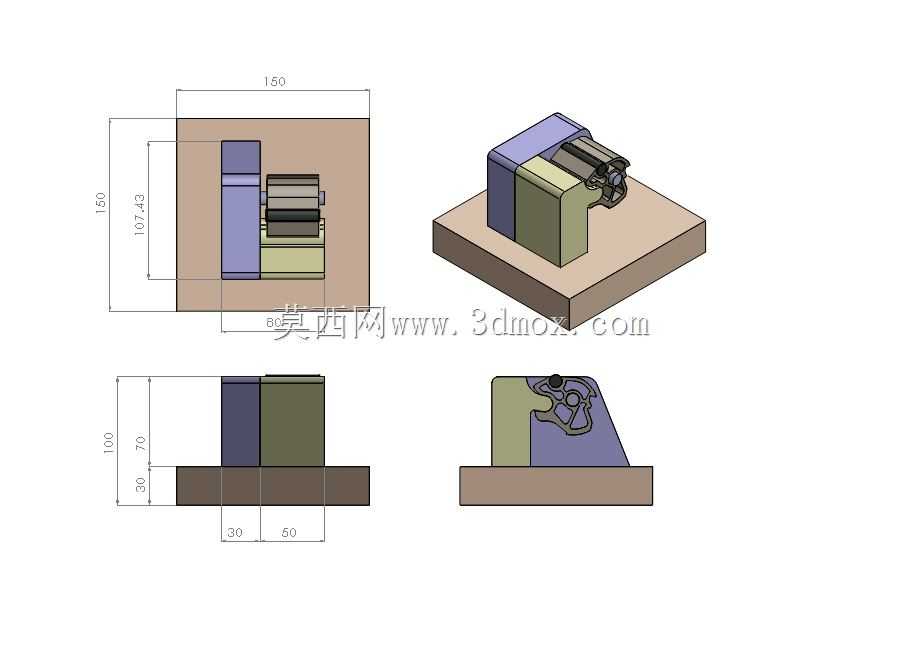

　　在锁具零部件批量装配环节，锁片与橡胶缓冲件的压装一致性长期是产线质控的难点，这套专用夹具正是针对该工序痛点开发的定位压合工装，核心解决传统手工装配时橡胶件对位偏移、压装深度不均、锁片受力变形的常见问题。从结构布局来看，整套工装采用下置定位基座搭配上置压合执行端的立式布局，基座底部设置有等距排布的安装孔位，可直接适配现有产线工作台的T型槽安装标准，无需额外改制连接支架，安装边界控制在常规小型工装的占地范围内，不会占用过多产线操作空间。

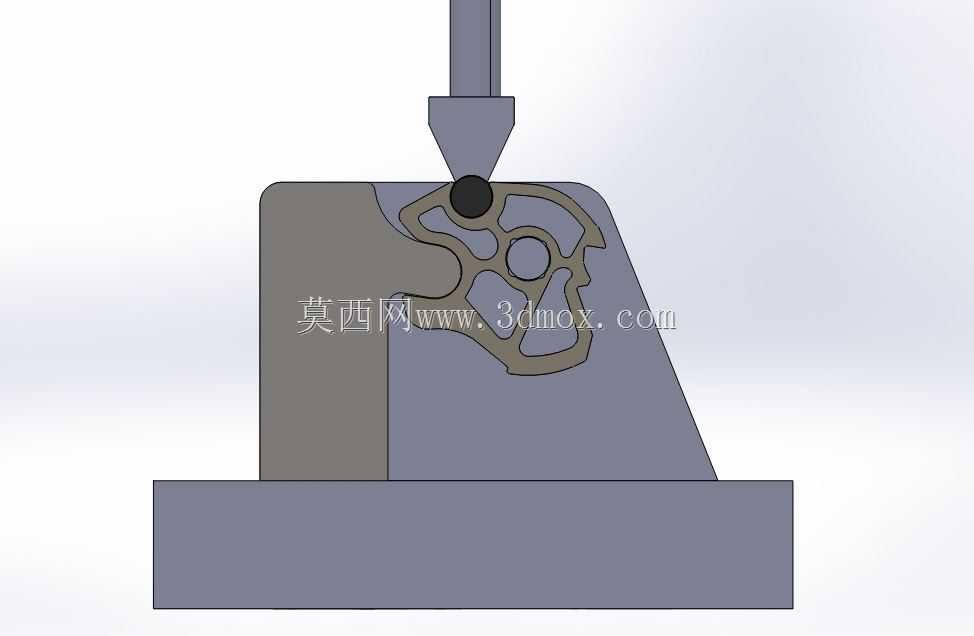

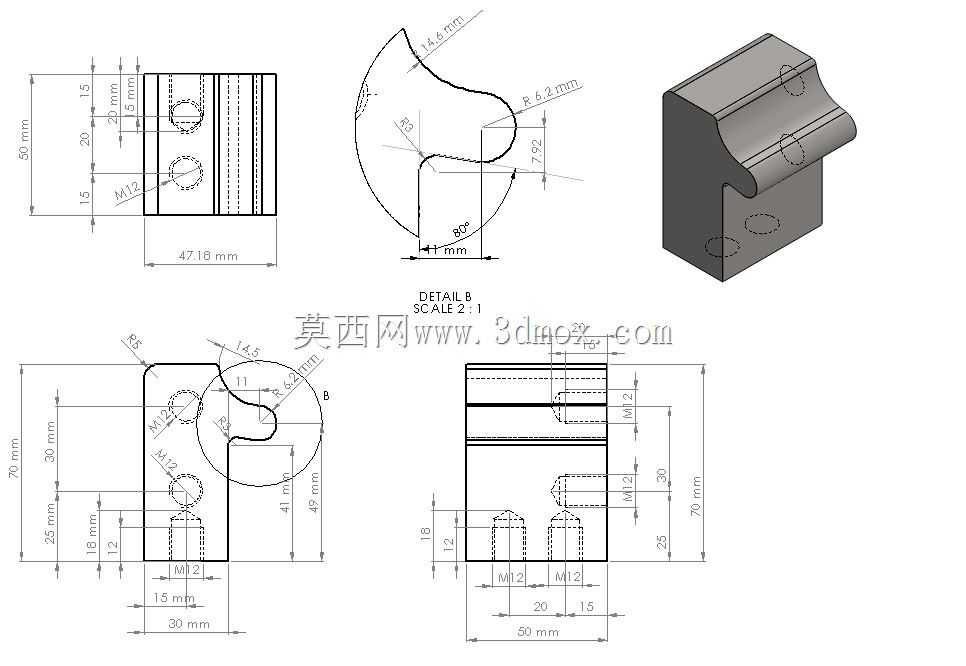

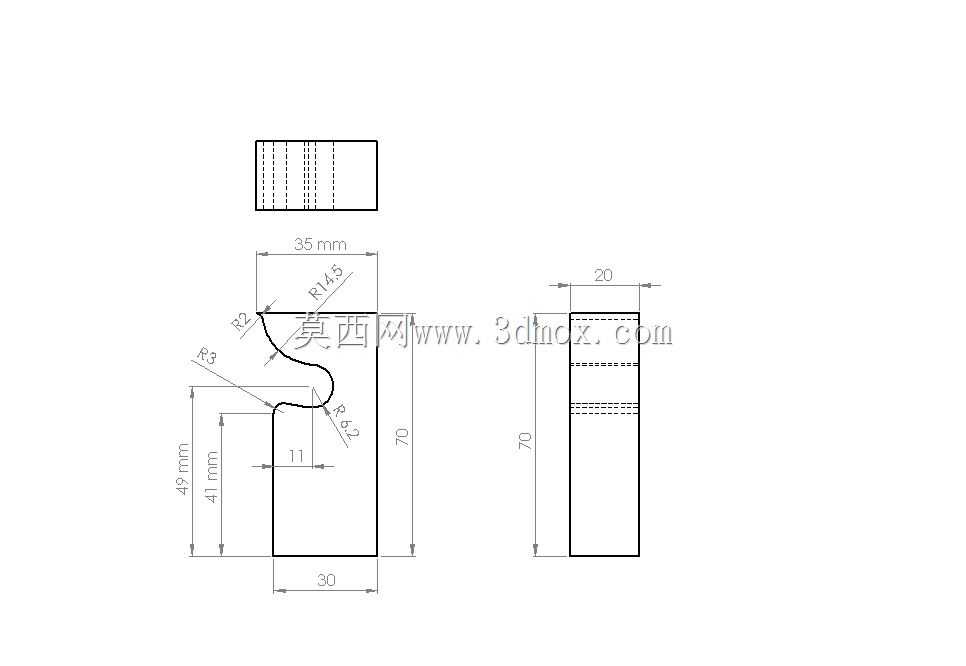

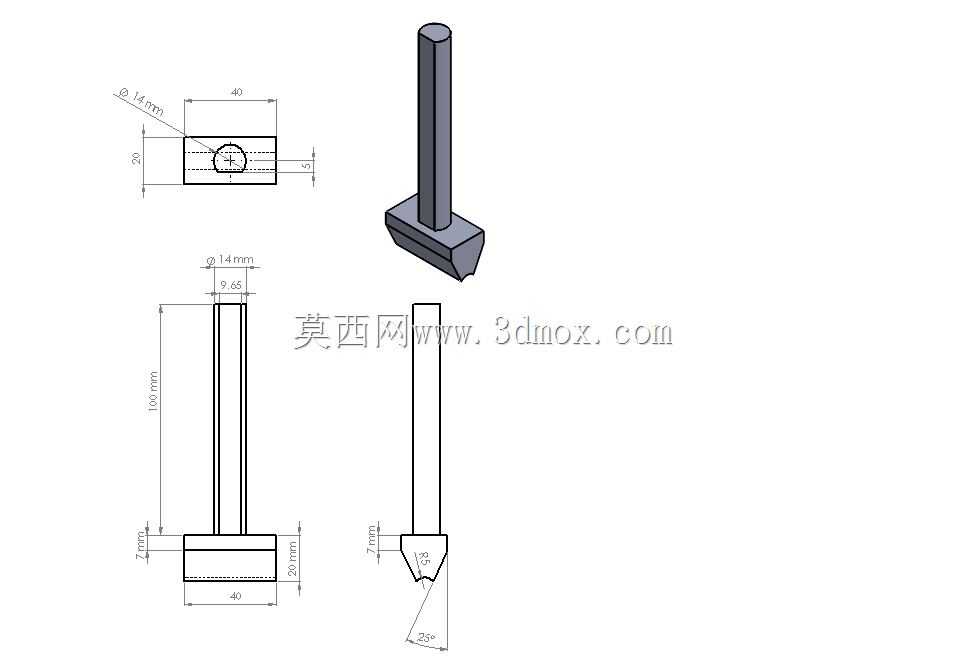

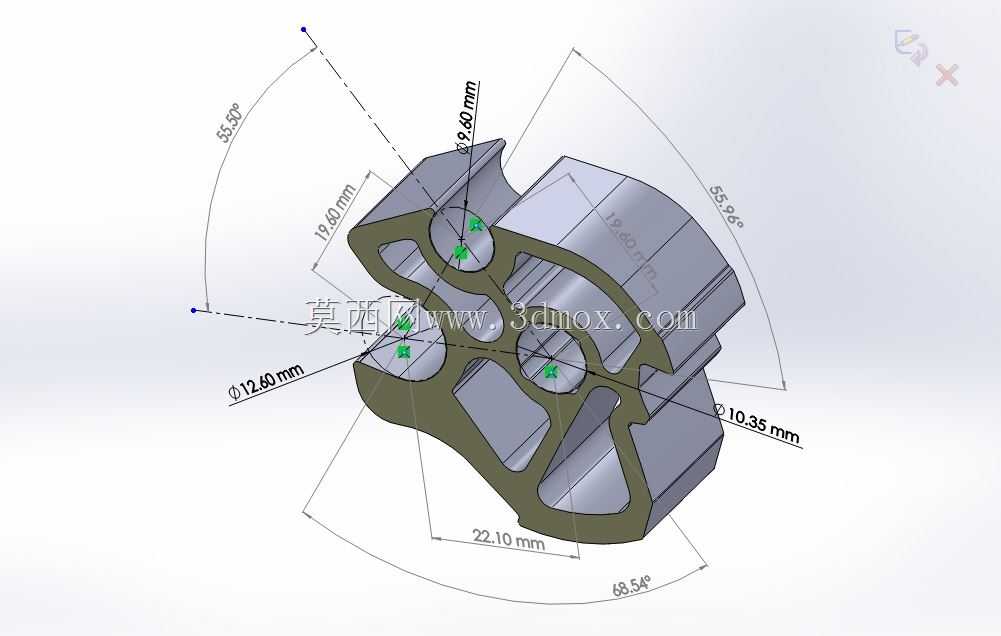

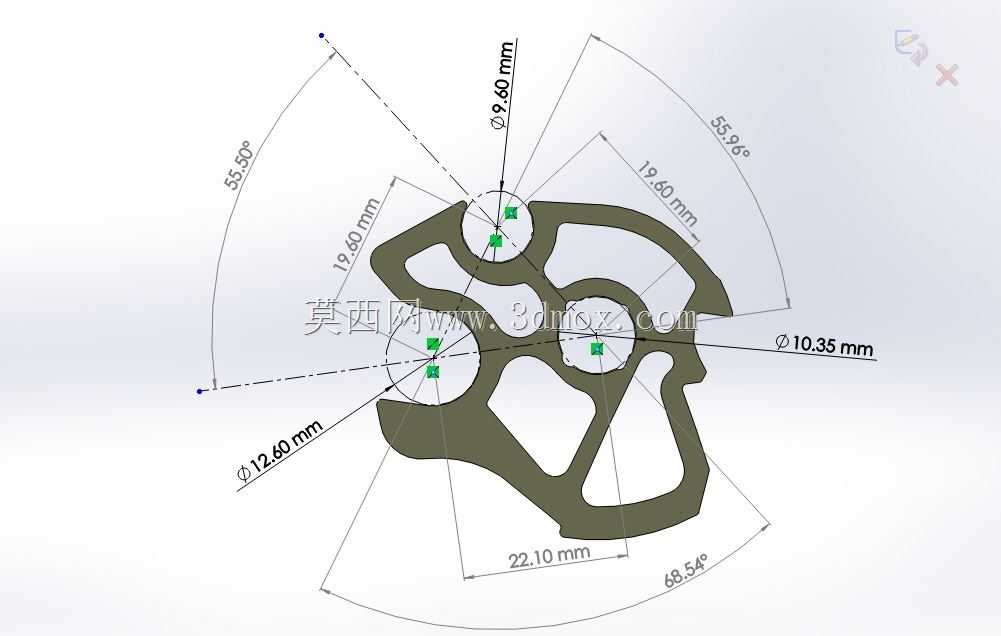

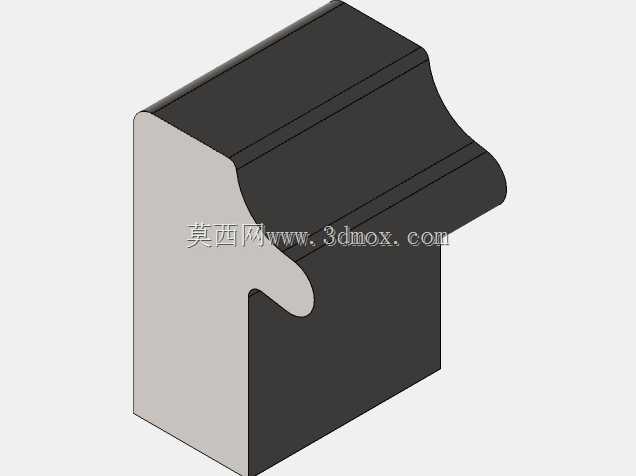

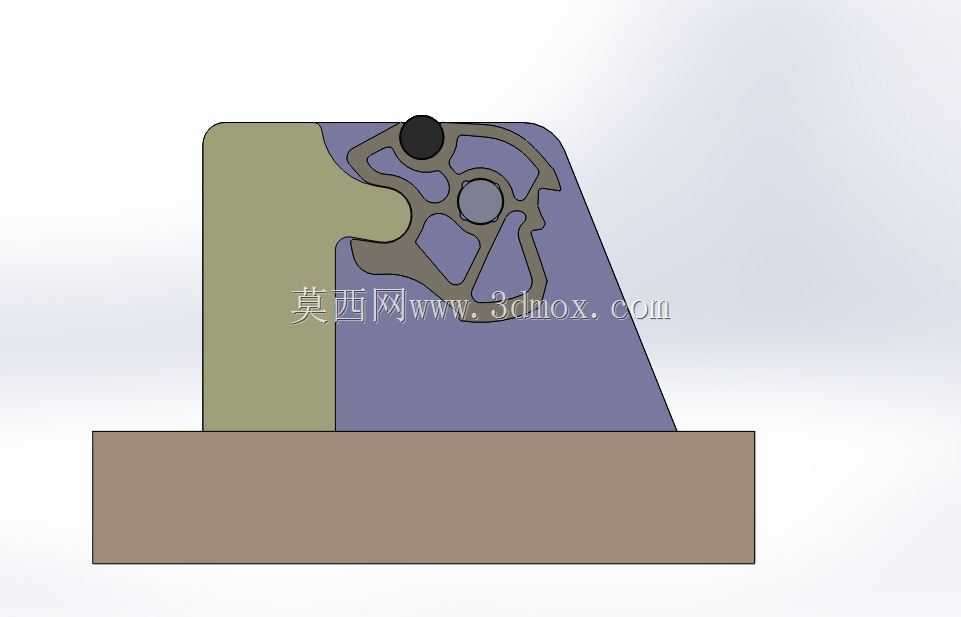

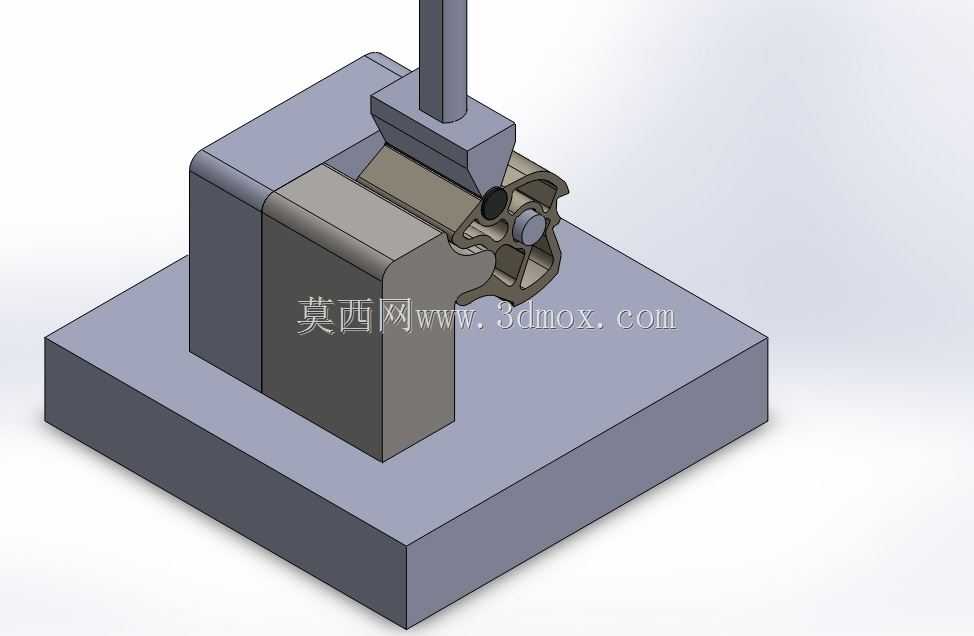

　　基座上部的定位型腔完全复刻锁片的异形轮廓，型腔内设置有三处定位凸台，分别对应锁片本体上的两个圆形工艺孔与一处异形避让缺口，装夹时只需将锁片平放入型腔，依靠凸台与孔位的间隙配合即可完成快速定位，重复定位精度可控制在0.05mm以内，完全满足橡胶件压装的位置度要求。上置的压合头采用锥面导向结构，端部设置与橡胶件外形匹配的弧形压合面，压合下行过程中锥面会先与锁片上的安装孔口导向倒角接触，自动修正压头与工件的同轴度偏差，避免硬接触刮伤锁片表面镀层。压合行程设置有硬限位结构，当压头下行至设定压装深度时，限位台阶会与基座上的支撑面接触，防止过压导致橡胶件压缩量超标或锁片产生塑性变形。

　　这套夹具的设计思路完全围绕工序实际需求展开，没有冗余的功能结构，所有型面的拔模角度均控制在3度以内，既方便加工时的刀具走刀，也能减少工件装夹取放时的卡滞问题。定位型腔的边缘设置有0.2mm高的承托台阶，锁片放入后台阶面与锁片下表面完全贴合，压装时受力均匀，不会出现局部翘曲的情况。针对橡胶件材质偏软的特性，压合头的接触端面做了镜面抛光处理，粗糙度控制在Ra0.8以下，避免压装过程中粘带橡胶件，影响连续生产效率。

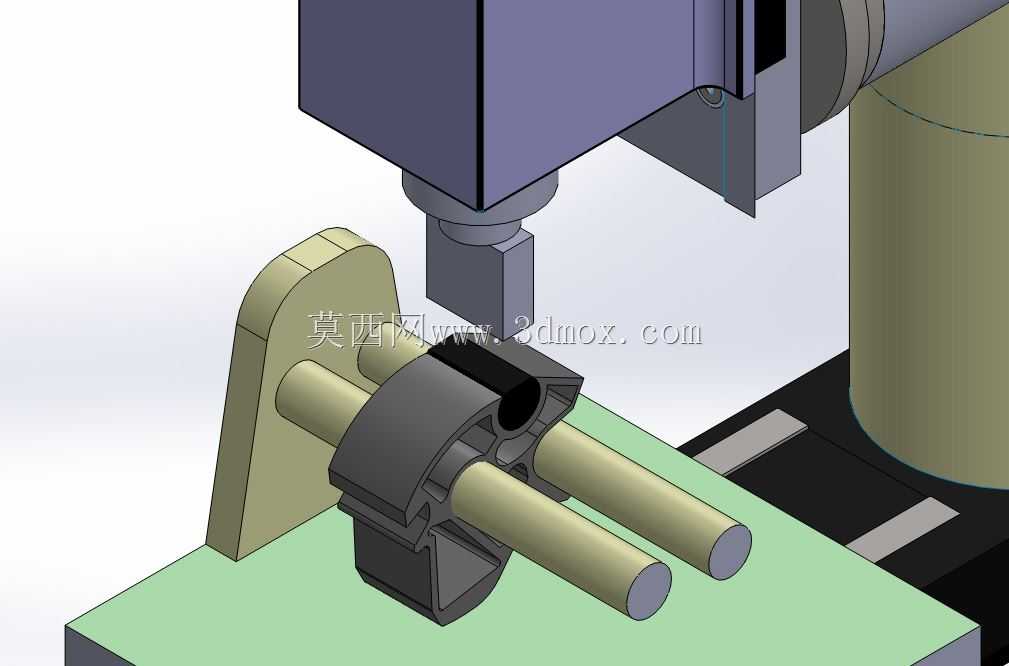

　　在实际产线应用中，这套夹具可适配单台手动压力机使用，也可通过加装气动推进组件改造为半自动压装工位，操作人员只需完成上下料动作，无需额外调整对位，单工位装配效率相比手工对位装配提升60%以上，压装后橡胶件的拉脱力一致性偏差可控制在5%以内，大幅降低后续质检环节的不良品流出率。夹具的主体结构采用45号钢调质处理，定位型腔与压合头的接触部位做了局部淬火处理，硬度达到HRC45-50，可承受长期反复压合的磨损，日常维护只需定期清理型腔内的橡胶碎屑，无需频繁更换易损件。从安装适配性来看，基座的安装孔位采用长圆孔设计，可在一定范围内调整安装位置，适配不同型号压力机的工作台孔距，压合头与压力机输出端采用标准圆柱柄连接，可快速更换不同规格的压头，适配同系列不同尺寸锁片的橡胶压装需求，具备一定的柔性生产适配能力。整套结构没有复杂的传动或锁紧机构，操作门槛极低，新员工经过简单培训即可独立上岗操作，不会因为人员操作熟练度差异影响装配质量。
