镀锌钢结构斜顶采光天窗三维设计

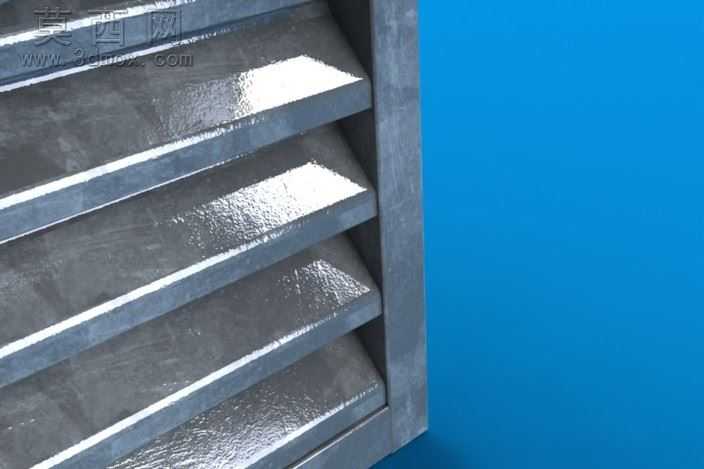

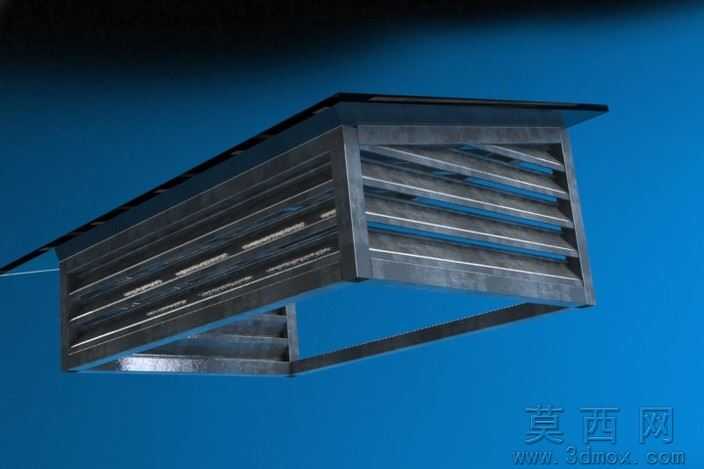

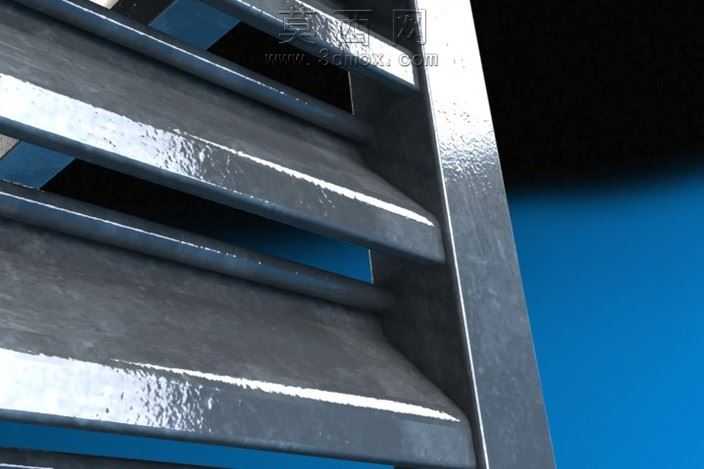

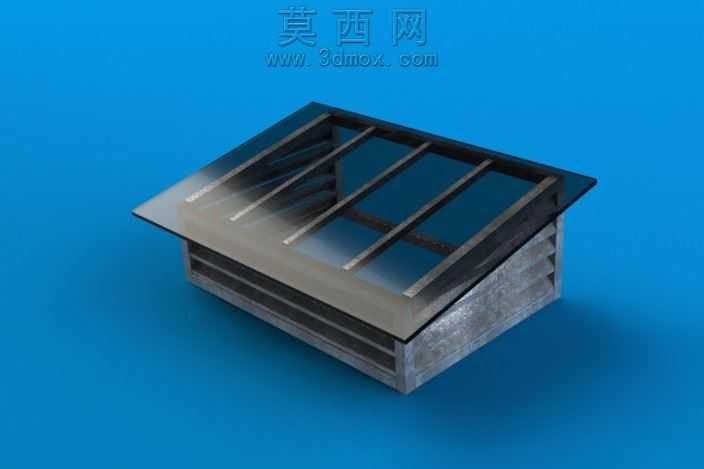

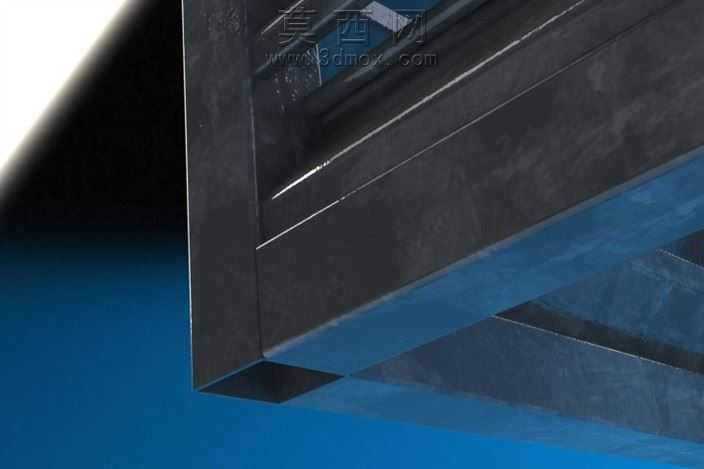

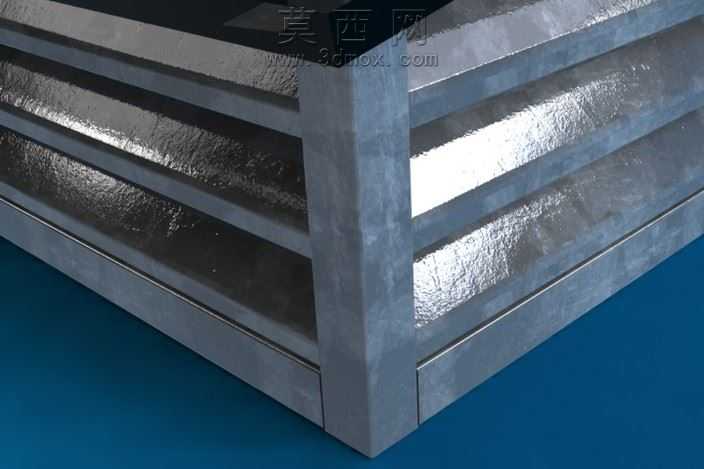

本作品为斜顶式采光通风天窗的三维建模设计，整体采用三维参数化建模方式完成，从基础底座到顶部采光结构均按照实际构件比例搭建，还原了镀锌钢材质天窗的真实结构特征。建模过程中首先搭建天窗的下部基座结构，基座采用镀锌钢板折弯成型的腔体设计，侧面预留多道横向通风百叶结构，建模时对百叶的倾斜角度、层叠间距做了精准参数设定，保证通风路径的合理性，同时对基座的拼接焊缝位置做了细节处理，还原金属构件加工的真实拼接逻辑。中部框架采用等距排布的镀锌钢支撑肋条，肋条与基座、顶部边框采用一体化布尔运算完成拼接，避免了构件错位的建模问题，肋条的截面尺寸按照实际承重需求设定，既保证顶部采光面板的支撑强度，又尽可能减少对采光面的遮挡。顶部采光面板采用倾斜式设计，倾斜角度结合常规屋面排水坡度设定，面板边缘做了包边处理，与下部钢框架的贴合位置预留了密封安装位，还原实际安装时的防水密封结构。材质渲染阶段，镀锌钢构件部分采用了带细微金属颗粒质感的镀锌材质，调整了材质的反射粗糙度，还原热镀锌钢材表面特有的亚光金属质感，避免过度镜面反射带来的不真实感；采光面板部分采用半透明的水晶质感透光材质，调整了材质的透光率、折射参数，模拟采光面板的透光效果，同时在面板边缘做了轻微的倒角处理，还原玻璃或透光板材的边缘加工特征。渲染场景采用纯色蓝色背景，搭配柔和的顶光与侧光组合，既突出天窗的金属结构轮廓，又通过透光面板的光影透射效果展现采光结构的功能特性。设计思路上围绕采光与通风双重功能展开，在保证结构强度的前提下最大化采光面积，下部百叶结构兼顾通风与防雨水倒灌的功能需求，整体结构简洁规整，所有构件均符合常规钣金加工的工艺要求，可直接用于建筑配套构件的方案展示、结构验证场景，建模过程中所有特征均保留可编辑参数，可根据实际屋面尺寸、采光需求调整整体长宽、肋条数量、倾斜角度等参数，适配不同的安装场景需求。
