LenelS2访问控制LNL-1320-s3主控板结构

　　在商用楼宇、产业园区、政企单位的物理安全体系搭建中，访问控制类主控板是整套门禁与安防联动系统的核心硬件载体，本次梳理的LNL-1320-s3主控板，是LenelS2 Series3产品线里适配多出入口集中管控场景的核心控制单元，日常承担着前端读卡器信号采集、门锁状态反馈、权限逻辑判断、跨系统联动触发的核心职能，区别于消费级门禁控制模块，该类工业级主控板需要适配7*24小时不间断运行的工况，同时要兼容韦根协议、RS485总线等多类前端设备接入，在结构设计上需要兼顾安装便捷性、电磁屏蔽性能、接口防呆设计与后期运维的拆装效率。

　　从实际项目落地的安装边界来看，该主控板采用标准DIN导轨兼容安装孔位设计，板载元件排布严格遵循弱电控制板的安规间距要求，高压驱动回路与弱电信号回路做了物理分区布局，避免大电流通断时对韦根信号、通讯总线信号产生电磁干扰；板边预留的固定孔位适配主流安防控制箱的安装立柱间距，不需要额外做转接支架即可完成固定，对于改造类项目而言，可以直接替换同尺寸规格的旧款控制板，减少现场开孔、重新布线的工作量。接口排布上，板载的电源输入端子、读卡器接线端子、门锁继电器输出端子、辅助输入端子全部采用带标识的插拔式接线座，接线时不需要在板上直接拧线，后期维护更换板件时可以直接拔下端子排，避免重新对线的繁琐工序，降低接线错误概率。

　　从功能实现的结构匹配设计来看，板载的多组继电器输出模块对应不同的门锁驱动需求，不管是电插锁、磁力锁还是阴极锁，都可以通过板上的跳帽选择对应的输出模式，不需要额外外接转换模块；通讯接口区域做了独立的屏蔽罩预留位，在强电磁干扰的工业场景下，可以加装金属屏蔽罩减少信号丢包问题；状态指示灯排布在板件的下边缘位置，当控制板安装在箱体内时，运维人员不需要拆箱即可通过指示灯判断电源状态、通讯状态、端口触发状态，大幅提升故障排查效率。板上的存储芯片、主控芯片区域预留了散热间隙，即使在密闭的控制箱内长期运行，也不会因为积热导致芯片降频或者运行异常，适配地下车库、设备井道等通风条件一般的安装场景。

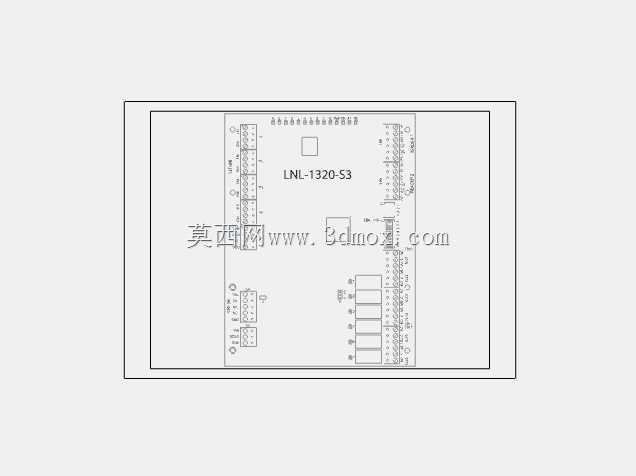

　　在三维建模还原过程中，需要重点核对板件的整体长宽尺寸、安装孔位的中心距、各个接口的突出高度与引脚定义位置，尤其是端子排的插拔空间预留，要保证实际装配时接线端子有足够的操作空间，不会和箱体内的走线槽、其他模块产生干涉；板上的元件高度差也需要精准还原，比如最高的电解电容、接线端子的高度，直接决定了控制箱内上下层板件的安装间距，如果建模时忽略了元件高度，很容易出现后期装配时上层板件挤压元件导致短路的问题。另外，板边的定位缺口、丝印标识的位置也需要准确还原，方便生产与运维阶段快速识别板件型号与端口定义，避免装反或者接错线路。

　　这类访问控制主控板的结构设计，本质上是在有限的板面积内，平衡接口数量、电磁兼容、安装便捷性与运维效率的过程，不同于消费类电子主板追求极致紧凑的设计思路，工业级安防控制板更看重长期运行的可靠性、现场施工的容错率与后期维护的便捷性，每一处孔位、每一个接口的排布，都对应着实际项目中的施工痛点：比如端子排的倾斜角度设计，是为了让施工人员在箱体正面接线时不需要过度俯身就能看清端子标识；安装孔位的长圆孔设计，是为了适配不同厂家控制箱的安装孔位误差，降低现场安装的调整难度；板边的防静电接地点设计，是为了在干燥环境下释放人体静电，避免静电击穿板上芯片。在做配套的结构设计时，还需要考虑板件的防潮、防凝露需求，在控制箱内预留加热模块的安装位，保证低温高湿环境下板件不会因为凝露出现短路故障，这些细节都是在实际项目落地中不断迭代优化出来的设计点，也是工业级控制硬件区别于民用产品的核心特征。
