泵用内置弹簧式机械密封结构

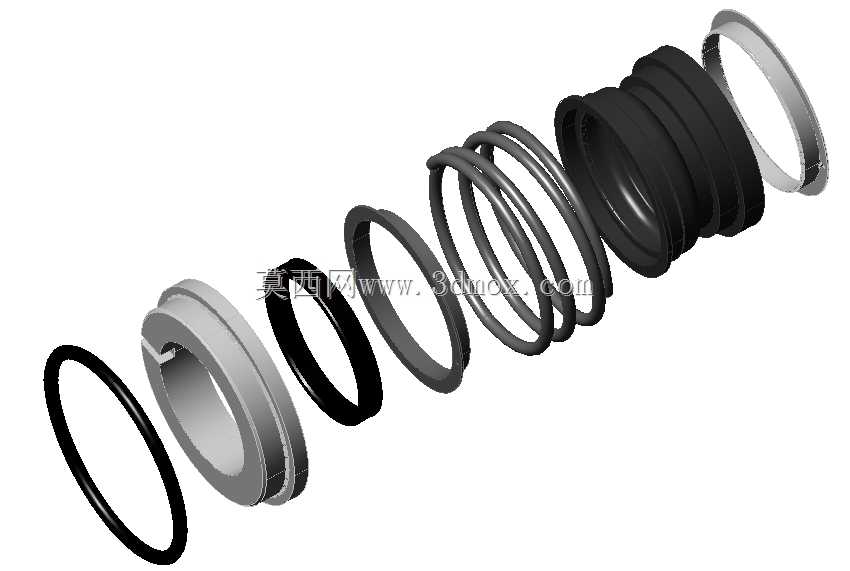

　　在离心泵、化工流程泵、清水泵等各类旋转式流体输送设备的轴端密封场景中，机械密封是替代传统填料密封、解决跑冒滴漏问题的核心部件，这款泵用机械密封的三维结构完整还原了实际装机的全部装配关系，可直接用于设备配套选型、密封结构改进、装配工艺模拟等工作场景。从实际使用场景来看，这类密封主要安装在泵体的轴伸端位置，一侧接触泵腔内输送的流体介质，另一侧暴露在大气环境中，核心作用是阻断泵轴与泵壳之间的环形间隙，避免输送的液体介质沿轴向外泄漏，同时防止外界空气进入负压工况的泵腔内部，保障泵组运行的容积效率与现场工况的清洁安全，尤其在输送清水、弱腐蚀性化工介质、冷却循环水等工况下应用广泛。

　　从功能特性来看，该密封采用内置式单弹簧结构设计，动环组件随泵轴同步旋转，静环固定在泵壳的密封腔座内，两者的端面在弹簧预紧力与介质压力的共同作用下紧密贴合，形成一层极薄的流体润滑膜，既保证密封端面不会出现干磨烧损，又能将泄漏量控制在行业允许的极低范围内；弹簧组件采用大线径圆柱螺旋弹簧，相比多弹簧结构抗堵塞能力更强，在输送含有少量微小固体颗粒的介质时，不易出现弹簧卡滞导致的密封失效问题，整体结构对安装对中偏差的补偿能力较好，能适应泵轴运行中出现的少量轴向窜动与径向跳动。

　　从设计思路来看，建模过程中严格遵循机械密封的实际装配逻辑，动环与轴套的配合面、静环与密封压盖的配合面均按照过渡配合的公差要求预留了合理的装配间隙，密封端面的平面度按照实际加工要求做了平直度约束，弹簧的预压缩量按照常规泵用密封的15%-20%压缩比例设置，保证安装后能提供稳定的端面比压；密封环的辅助密封圈采用O型圈结构，分别设置在动环与轴、静环与壳体的配合位置，阻断可能出现的二次泄漏路径，所有零件的倒角、退刀槽等工艺结构均按照实际加工要求还原，没有出现工艺无法实现的尖角、薄壁结构。

　　从外形尺寸与安装边界来看，该密封的轴向总长度适配常规IS型清水泵、IH型化工泵的标准密封腔尺寸，安装时不需要对原有泵腔进行额外改造，密封的内径与泵轴的配合尺寸按照标准轴径系列设计，外径与密封腔的内壁留有足够的间隙，保证介质能顺利进入密封腔带走端面摩擦产生的热量；安装时需要注意动环组件的传动销位置要与轴套的传动槽对齐，静环的防转销要卡入泵盖的销孔内，避免运行中出现静环跟转导致的密封失效，弹簧的预紧力不能过大也不能过小，过大会加剧端面磨损缩短使用寿命，过小则会导致端面比压不足出现泄漏。在实际工程应用中，这类结构的机械密封相比填料密封能减少90%以上的泄漏量，同时不需要频繁调整压盖的压紧力，日常维护工作量大幅降低，摩擦功率损耗仅为填料密封的1/3左右，能有效降低泵组的运行能耗；建模时对密封端面的摩擦副宽度做了合理设计，既保证足够的密封面宽度来覆盖轴的跳动量，又避免端面过宽导致的摩擦热过大问题，所有金属部件的材质适配常规清水工况的使用要求，若用于腐蚀性介质场景可直接替换对应零件的材质参数，不需要改动整体装配结构。
