带三耳安装位的中空法兰式连接座结构

项目分类:通用机械零部件 发布时间:2025-02-20 ID:940209
  • 带三耳安装位的中空法兰式连接座结构
  • 带三耳安装位的中空法兰式连接座结构

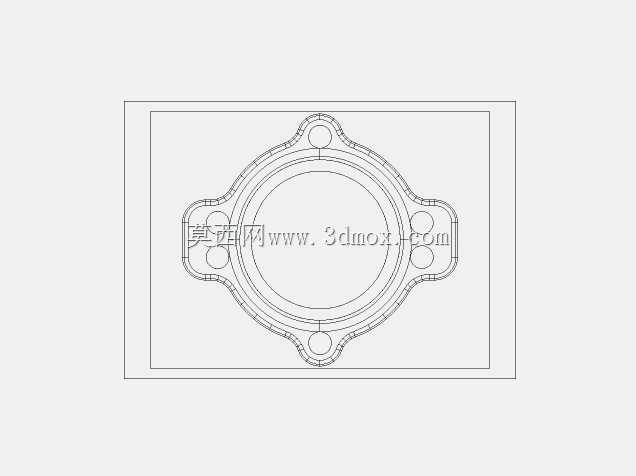

  这类带三耳延伸安装位的中空法兰式连接座,在流体管路接驳、轻型传动轴端定位、小型气动执行机构安装场景中十分常见,不同于常规圆形整周法兰的对称布局,三个向外延伸的安装耳采用非等角度分布设计,能适配安装空间受限、周边有其他部件干涉的设备腔体内部位,避免整周法兰占用过多径向安装空间。从结构功能来看,中间的中空通孔是核心过流或者过轴通道,内壁做了等径光面处理,当用于管路连接时,可直接套接对应外径的硬管或者软管,配合端面密封圈实现静密封;当用于轴端定位时,通孔内径与轴径采用间隙配合,可作为轴端的滑动支撑衬套座使用,内壁粗糙度控制在Ra1.6即可满足常规低速滑动的耐磨需求。三个安装耳上的通孔为沉头结构,安装时可将内六角圆柱头螺钉完全沉入沉孔内,不会在安装面外侧突出螺钉头,避免与周边运动部件发生刮碰,同时沉孔的深度经过精确计算,能保证螺钉锁紧后端面与安装耳表面齐平,不会额外增加轴向安装尺寸。

  设计这类零件时,首先要确定中间通孔的通径,这个尺寸直接决定了可通过的介质流量或者可穿过的轴径大小,通径确定后,主体圆筒的壁厚要根据使用场景的承压能力计算,若用于0.6MPa以下的低压气动回路,壁厚取通径的1/8即可满足强度要求,若用于有径向载荷的轴支撑场景,壁厚需要适当增加,避免受载后圆筒发生形变导致内壁卡轴。安装耳的延伸长度需要匹配安装孔的中心距要求,三个安装耳的位置要避开设备上已有的螺柱、管线位置,在建模时可以先绘制主体圆筒的内外轮廓,再根据安装边界绘制三个安装耳的外形,安装耳与主体圆筒的衔接位置要做R3-R5的圆角过渡,避免直角衔接处出现应力集中,在受振动载荷时发生断裂。

  从安装边界来看,零件的轴向总高度由主体圆筒的高度决定,圆筒下端面为主要安装定位面,平面度需要控制在0.05mm以内,保证安装后与对接面完全贴合,不会出现倾斜导致通孔轴线偏移。三个安装耳的下端面与主体圆筒下端面处于同一平面,安装时整个下端面完全贴合在设备的安装基面上,螺钉锁紧后受力均匀,不会出现局部翘曲。上端面的圆筒边缘做了小尺寸倒角,既可以去除加工毛刺,也能在对接管路或者装入轴件时起到导向作用,避免锐边刮伤密封圈或者轴表面。安装耳上的通孔直径比所用螺钉大0.5mm,预留一定的安装调整余量,方便装配时微调零件位置,保证通孔与对接件的同轴度。

  在实际应用中,这类零件常采用铝合金或者工程塑料加工制作,铝合金材质的零件重量轻、导热性好,适合用于有一定散热需求的气动元件连接部位;工程塑料材质的零件绝缘性好、成本低,适合用于低压电路的穿线固定座场景。建模时需要注意安装耳的厚度与主体圆筒壁厚的比例协调,避免安装耳厚度过薄导致螺钉锁紧时安装耳发生断裂,一般安装耳的厚度取主体圆筒壁厚的1.2-1.5倍即可满足常规锁紧力的强度要求。另外,三个安装耳的非对称布局并非随意设计,而是根据实际安装空间的点位确定,其中两个安装耳间距较近,第三个安装耳单独延伸,这种布局可以在保证三点定位稳定性的同时,尽可能缩小零件的整体外轮廓尺寸,适配紧凑的设备内部安装空间。零件的外表面不需要做额外的装饰处理,机加工后的自然表面即可满足使用要求,若用于腐蚀环境,可做阳极氧化或者镀锌处理提升耐腐蚀性。
