开口式环形自行车安装固定支架结构

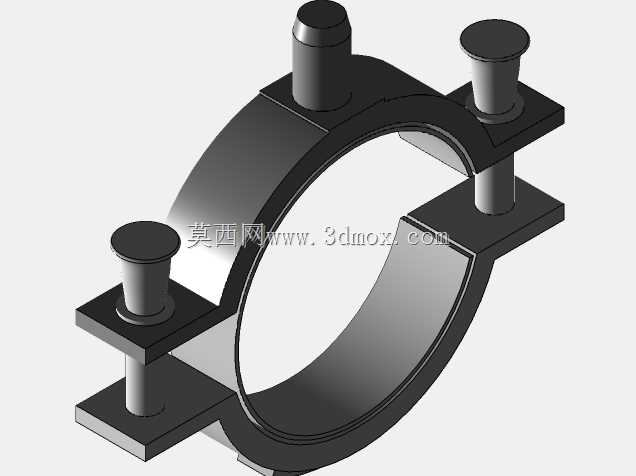

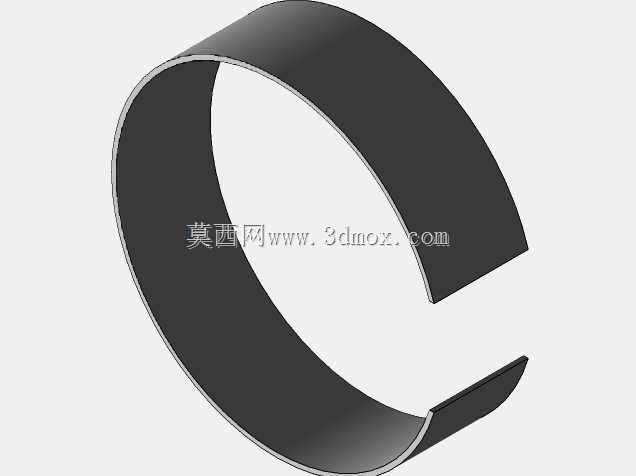

　　在户外骑行装备的配套结构设计中，这类开口环形支架的应用场景十分明确，主要用于自行车车把、车架管段位置的附属配件固定，比如码表延伸座、车前灯底座、便携打气筒卡扣、骑行水壶转接架这类需要依附圆管安装的部件，日常通勤车、山地车、公路车的管径适配场景都能覆盖，不需要对原车管体做打孔、焊接等破坏性改动，靠自身的结构抱紧力实现配件的位置固定。从实际使用的功能特性来看，这个支架采用开口式的C型环结构，没有做整圈闭合设计，安装时不需要从管材端部穿套，直接从管体侧方卡入即可，对于已经组装完成的整车来说，后期加装配件的操作效率提升非常明显，不需要拆解车把上的变速、刹车组件就能完成固定。

　　设计阶段首先考虑的是抱紧力的均匀分布，环形段的曲率和常用自行车圆管的外径做了匹配，常规适配25.4mm、31.8mm这两个主流车把管径，开口端预留的小折边结构，一方面是为了卡入管材时做导向，避免尖锐的钣金切口刮伤车架表面的烤漆层，另一方面也能在支架受侧向力时，限制开口的过度扩张，防止支架从管体上滑脱。整个零件采用薄钣金冲压成型的工艺路线，环形主体的壁厚控制在1.2mm，选用冷轧钢板作为基材，成型后做表面发黑处理，兼顾防锈能力和结构韧性，不会因为频繁的拆装出现断裂变形。

　　安装边界方面，支架的环形段轴向宽度为22mm，和管材的接触面积足够大，抱紧后不会因为骑行过程中的颠簸出现周向转动，开口处的两个端面预留了2mm的装配间隙，配合配套的锁紧螺钉（本模型仅展示支架主体结构），可以在一定范围内微调抱紧直径，适配公差范围内的管材尺寸。很多骑行配件的固定支架容易出现的问题是局部应力集中，长期受震动后钣金出现疲劳开裂，这个结构在开口和环形段的过渡位置做了小圆弧过渡，没有尖锐的转角，冲压成型时不会出现应力集中的微裂纹，使用过程中受力可以沿着环形壁均匀分散。实际装车测试时，这类支架固定150g以内的骑行配件完全不会出现位移，哪怕是越野路面的连续震动，支架的抱紧力也能保持稳定，不会出现松动下垂的情况。

　　和市面上常见的塑料抱箍支架相比，金属材质的这个结构耐候性更强，夏季高温暴晒、冬季低温环境下都不会出现材料脆化、老化失效的问题，长期户外使用的可靠性更高。设计时没有在环形壁上做多余的减重孔，也是为了保证整体的结构刚性，避免开孔位置出现应力集中导致的变形，支架的外表面做了哑光处理，不会和自行车的金属配件产生反光干扰，整体外观和整车的金属质感匹配度更高。从建模的角度来说，这个结构的建模难点在于开口段的折边曲率控制，要保证折边和环形主体的相切过渡，不能出现折痕，同时展开后的钣金下料尺寸要精准，冲压成型后的回弹量控制在0.3mm以内，保证和管材的贴合度，避免出现局部贴合不紧密导致的锁紧力不足。很多新手建模时容易忽略钣金折弯的止裂槽设计，但这个结构的开口折边位置因为折弯半径小，特意在折弯根部预留了微小的止裂缺口，防止冲压时出现材料撕裂的问题，这些细节都是实际量产时必须考虑的工艺性问题。另外，支架的内壁没有做额外的防滑纹设计，是考虑到如果加装防滑纹，长期使用后会在车架管材表面留下压痕，损伤原车漆面，实际使用时可以在内壁贴一层薄的橡胶垫，既可以增加摩擦力，又能保护车架表面，这个预留的设计空间也给后续的配件改装留了余地。
