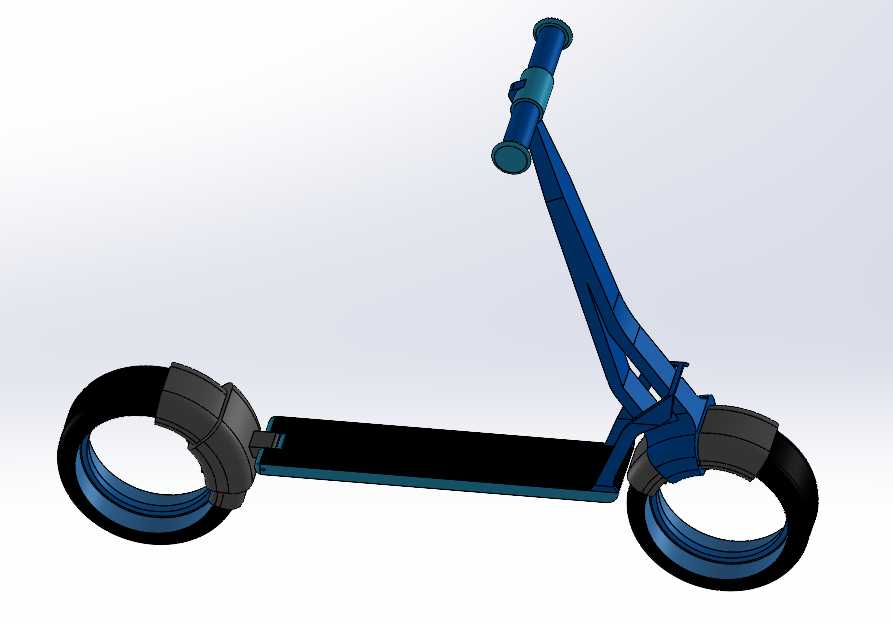

无轮毂结构电动滑板车结构设计方案

　　本次呈现的无轮毂电动滑板车结构，核心面向城市短途微出行场景，覆盖社区接驳、商圈通勤、园区代步等高频使用需求，区别于传统有轮毂滑板车的结构逻辑，从轮组构型到车体布局都做了针对性的工程优化。

　　从实际使用场景的约束出发，这类代步工具需要兼顾便携性与通过性，传统轮毂结构的轮组需要预留花鼓、辐条的安装空间，轮组中心区域的空间被完全占用，同时轮组与车架的连接点集中在轮轴位置，长期承受交变载荷容易出现轴部疲劳断裂的问题。本次设计采用的无轮毂轮组结构，将驱动、承重结构集成在轮圈外侧的环形承载位，轮组中心完全镂空，一方面降低了轮组自身的转动惯量，起步加速时的动力响应更快，另一方面轮组与车架的连接点分布在轮圈两侧的环形支撑位，载荷分布更均匀，避免了单点应力集中的问题。

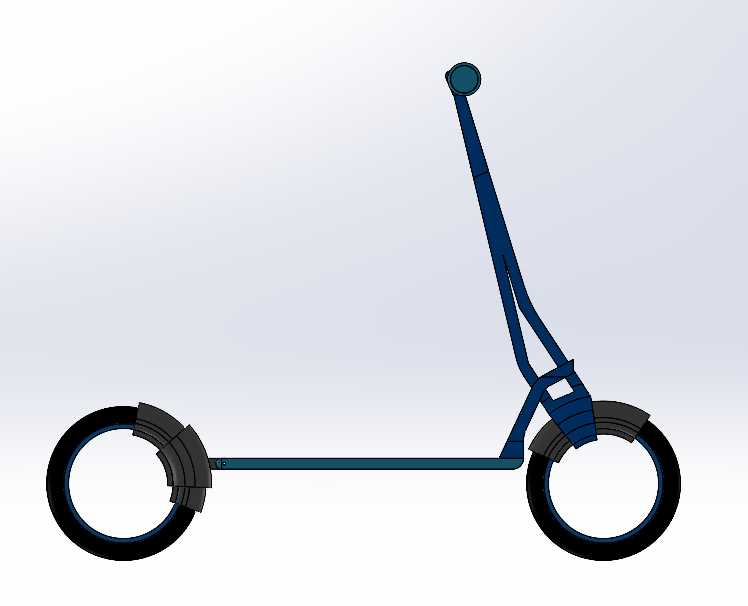

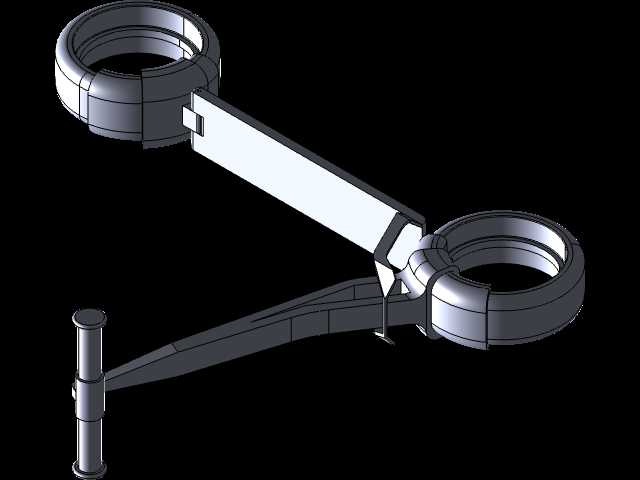

　　车体的功能布局完全贴合短距离代步的使用习惯，站立踏板采用低重心平板设计，踏板表面预留防滑纹理安装位，踏板距离地面的高度控制在110mm以内，用户站立时的重心高度更低，过弯或者遇到路面颠簸时的稳定性更好，同时踏板的有效站立长度设置为480mm，宽度140mm，可以适配45码以内的鞋型站立，满足不同体型用户的使用需求。车把部分采用可折叠立管结构，立管与前轮转向节的连接位置设置了快拆锁紧机构，折叠后整车的长度可以控制在750mm以内，能够轻松放入汽车后备箱、写字楼储物柜或者地铁行李架，解决了传统滑板车折叠后体积过大不便携的问题。

　　设计过程中优先考虑了人体工程学的适配，车把的握持高度设置为920mm到1050mm的可调节区间，适配155cm到185cm身高的用户握持，握持时手臂自然下垂的角度保持在15度到25度之间，长时间握持不会出现手臂酸胀的问题。转向结构采用限位设计，左右转向的最大角度设置为45度，避免转向角度过大导致车体侧翻，同时转向阻尼做了针对性调校，低速推行时转向轻盈，高速滑行时转向阻尼自动增大，保证行驶稳定性。

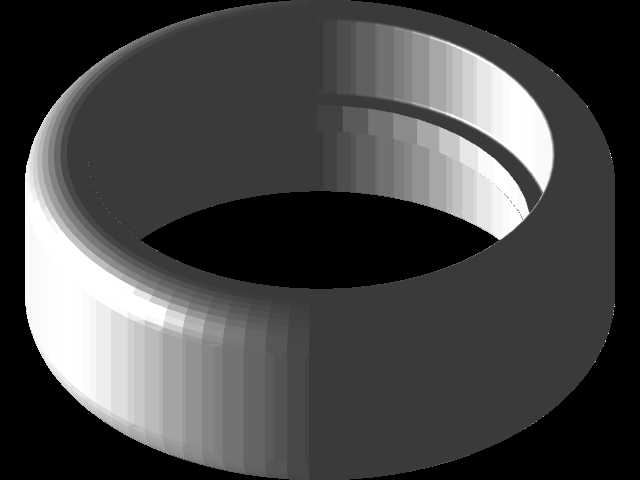

　　轮组的尺寸选择也经过了场景适配验证，前后轮均采用12英寸的无轮毂结构，轮胎宽度设置为65mm，采用实心免充气胎的安装接口，避免充气胎爆胎、漏气的维护问题，同时65mm的胎宽可以在铺装路面、小区柏油路、轻度不平整地砖路面顺利通行，过小的坑洼、减速带都可以平稳通过，不会出现传统小轮滑板车过坎时强烈的颠簸感。轮组内部预留了驱动电机、电池模块的安装空间，环形的轮圈内部可以容纳盘式电机的定子与转子结构，动力输出直接作用在轮圈上，传动效率比传统轮毂电机搭配链条、皮带传动的结构高15%以上，同时减少了传动部件的磨损，降低后期维护成本。

　　车体的结构件采用一体化挤压成型的铝合金型材作为主梁，踏板底部设置了两根平行的加强筋，从车头转向节位置一直延伸到后轮支撑位，整车的额定承重可以达到120kg，满足成年用户携带随身背包出行的承重需求。整车的外形宽度控制在180mm以内，在人行道、非机动车道行驶时不会占用过多通行空间，穿行人流密集区域时的灵活性更好。

　　安装边界方面，整车的装配完全采用模块化设计，轮组与车架的连接采用快拆式卡扣结构，不需要专用工具就可以完成轮组的拆卸更换；电池模块安装在踏板内部的密封舱内，密封等级达到IP54，可以应对日常雨天行驶的溅水问题；车把上预留了刹车把手、显示屏、油门转把的安装位，所有线束都从立管内部走线，避免线束外露导致的老化、剐蹭问题。刹车系统采用前后双碟刹结构，刹车卡钳安装在轮组外侧的支撑位上，制动时的制动力直接作用在轮圈上，制动距离比传统轮轴安装碟片的结构更短，从20km/h的速度制动到静止的距离可以控制在3米以内，满足短途代步的安全需求。

　　在结构细节处理上，踏板的前后两端都做了圆弧过渡处理，避免尖锐边角在搬运、使用过程中造成磕碰；立管折叠位置设置了防松脱卡扣，避免行驶过程中折叠机构意外解锁；轮组外侧预留了装饰盖的安装槽，可以根据用户需求更换不同配色的装饰件，兼顾实用性与外观个性化需求。整车的重心分布经过反复调校，前后轮的承重比控制在4:6，站立时用户的重心刚好落在两轮中心偏后的位置，加速时不会出现翘头，制动时不会出现前倾过度的问题。
